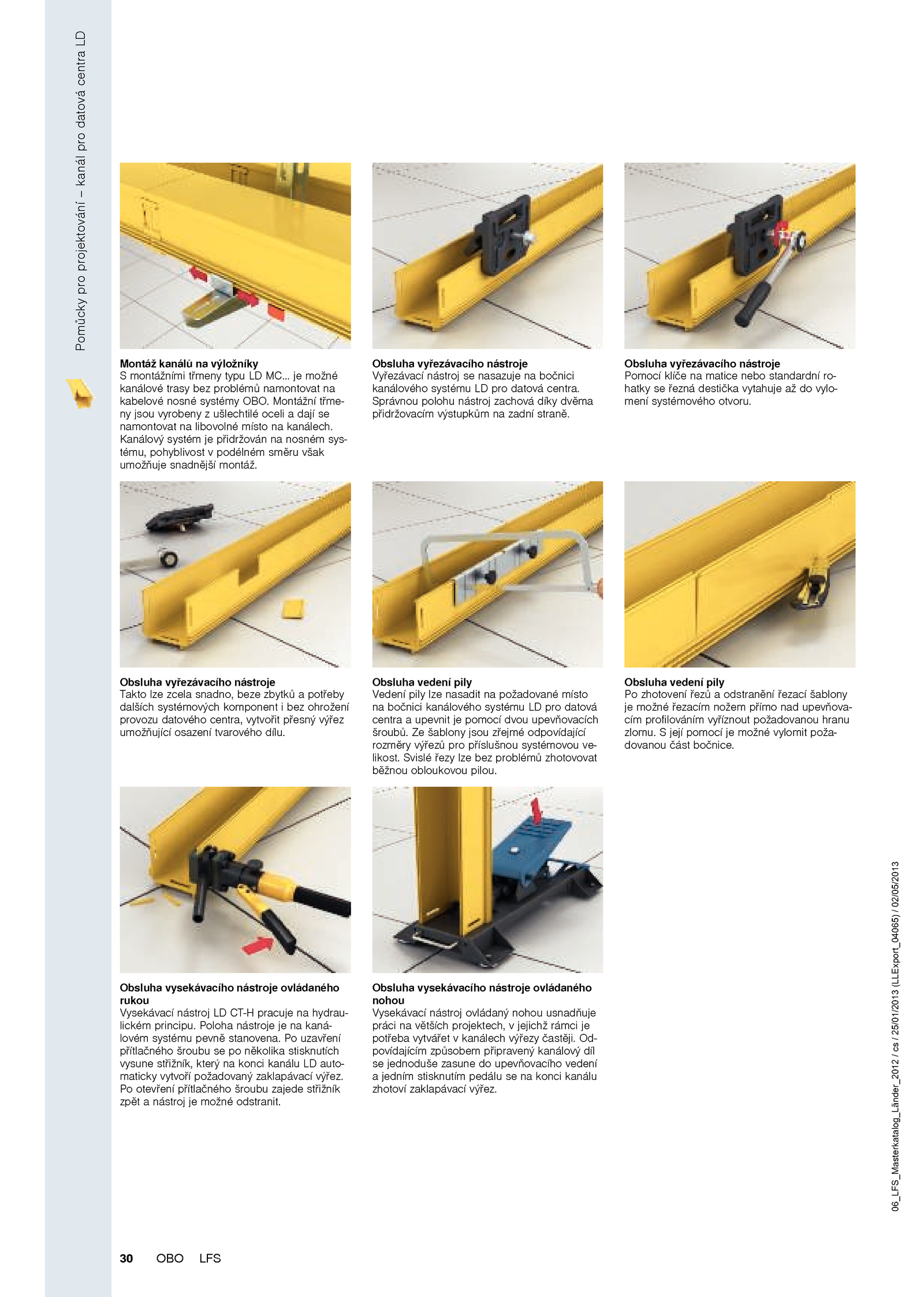

Kanálový systém přidržován nosném sys- tému, pohyblivost podélném směru však umožňuje snadnější montáž. Obsluha vyřezávacího nástroje Vyřezávací nástroj nasazuje bočnici kanálového systému pro datová centra. Správnou polohu nástroj zachová díky dvěma přidržovacím výstupkům zadní straně. její pomocí možné vylomit poža- dovanou část bočnice. šablony jsou zřejmé odpovídající rozměry výřezů pro příslušnou systémovou ve- likost. Montážní třme- ny jsou vyrobeny ušlechtilé oceli dají se namontovat libovolné místo kanálech. Svislé řezy lze bez problémů zhotovovat běžnou obloukovou pilou.Pomůckyproprojektování–kanálprodatovácentraLD 30 OBO LFS 06_LFS_Masterkatalog_Länder_2012/cs/25/01/2013(LLExport_04065)/02/05/2013 Montáž kanálů výložníky S montážními třmeny typu MC. Obsluha vyřezávacího nástroje Takto lze zcela snadno, beze zbytků potřeby dalších systémových komponent bez ohrožení provozu datového centra, vytvořit přesný výřez umožňující osazení tvarového dílu. . Od- povídajícím způsobem připravený kanálový díl se jednoduše zasune upevňovacího vedení a jedním stisknutím pedálu konci kanálu zhotoví zaklapávací výřez. Poloha nástroje kaná- lovém systému pevně stanovena. možné kanálové trasy bez problémů namontovat na kabelové nosné systémy OBO.. Obsluha vedení pily Vedení pily lze nasadit požadované místo na bočnici kanálového systému pro datová centra upevnit pomocí dvou upevňovacích šroubů. uzavření přítlačného šroubu několika stisknutích vysune střižník, který konci kanálu auto- maticky vytvoří požadovaný zaklapávací výřez. Obsluha vedení pily Po zhotovení řezů odstranění řezací šablony je možné řezacím nožem přímo nad upevňova- cím profilováním vyříznout požadovanou hranu zlomu. Obsluha vyřezávacího nástroje Pomocí klíče matice nebo standardní ro- hatky řezná destička vytahuje vylo- mení systémového otvoru.. Obsluha vysekávacího nástroje ovládaného rukou Vysekávací nástroj CT-H pracuje hydrau- lickém principu. Obsluha vysekávacího nástroje ovládaného nohou Vysekávací nástroj ovládaný nohou usnadňuje práci větších projektech, jejichž rámci je potřeba vytvářet kanálech výřezy častěji. Po otevření přítlačného šroubu zajede střižník zpět nástroj možné odstranit
