Všechna kří-
žení jsou připravena bezšroubovou montáž
pomocí standardního zaklapávacího výřezu. Je-li nutné provozu datového centra
zhotovit dodatečné instalace, nesmí dojít k
ohrožení používaných optických vedení ne-
zbytné pracovat beze zbytků.
Montáž koncových dílů
Koncové díly uzavřeném otevřeném prove-
dení pro výstup vedení nebo jako adaptér na
ohebné trubky umožňují snadnou instalaci.
Montáž oblouků
Systém obsahuje kompletně předem osazené
oblouky úhly 30°, 45° 90°, dále svislé
oblouky pro stoupající klesající trasy kanálů s
úhly 30°, 45° 90° vrchními díly. Trasy kanálů do-
dávají vrchním dílem bez něj. Nástroje zho-
tovení výstupů propojovacích otvorů, na-
bízené tímto účelem, umožňují bezpečně
provádět dodatečné instalace. Tímto
způsobem možné flexibilně reagovat na
zmenšení dostupného prostoru nebo menší
překážky. Montáž
všech oblouků provádí bez šroubů, pouhým
zaklapnutím.
. Dodávka probíhá
v délkách dvou metrech.
Montáž koncových dílů
Otevřené koncové díly jsou opatřeny upevňova-
cími otvory případě svisle uloženého napá-
jecího vedení lze upevnit vrchní stranu
skříňových rozvaděčů datových sítí.
Všechny díly jsou připraveny bezšrou-
bovou montáž pomocí standardního bočního
výřezu.Pomůckyproprojektování–kanálprodatovácentraLD
28 OBO LFS
06_LFS_Masterkatalog_Länder_2012/cs/25/01/2013(LLExport_04065)/02/05/2013

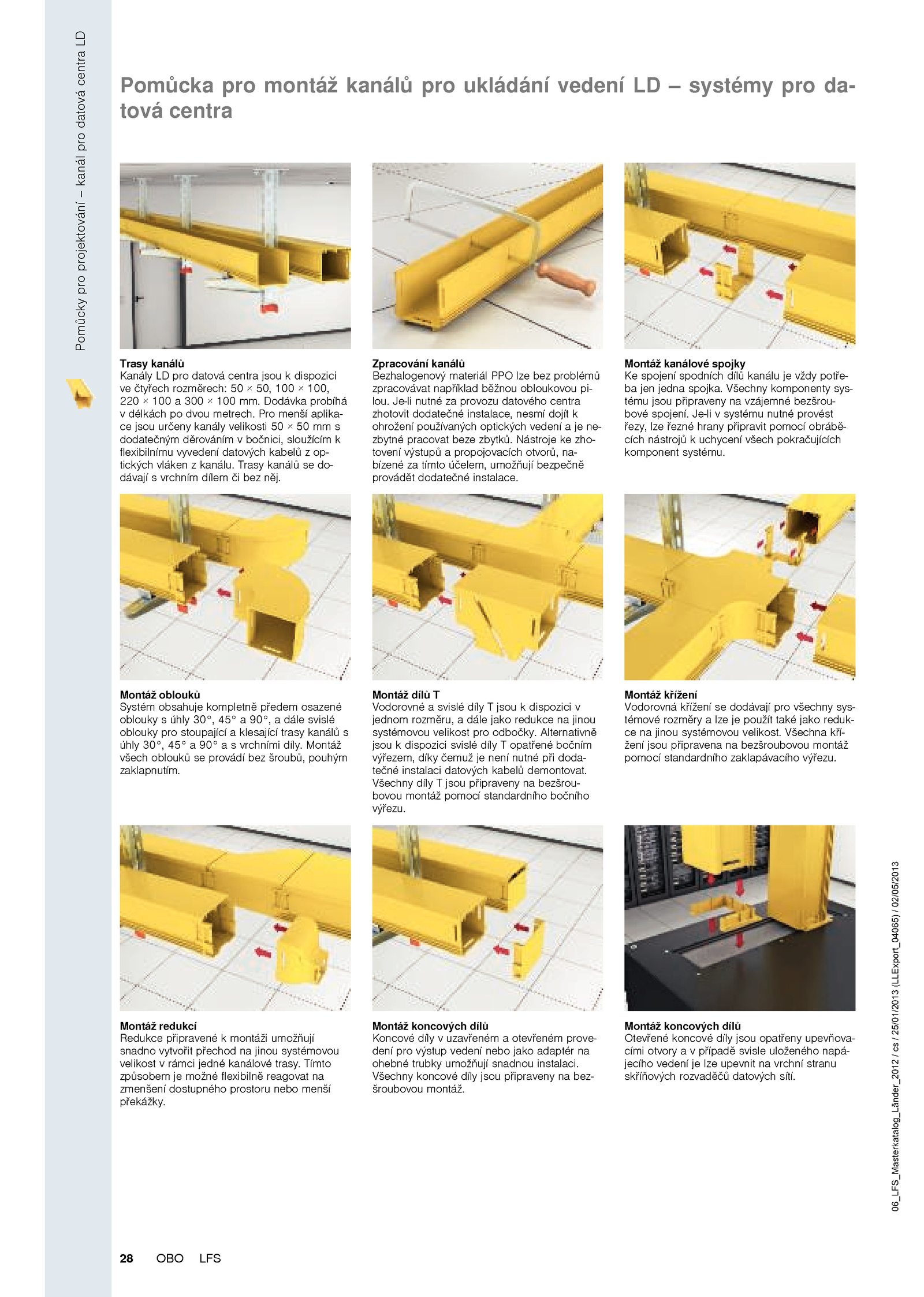

Pomůcka pro montáž kanálů pro ukládání vedení systémy pro da-
tová centra
Trasy kanálů
Kanály pro datová centra jsou dispozici
ve čtyřech rozměrech: 50, 100 100,
220 100 300 100 mm.
Všechny koncové díly jsou připraveny bez-
šroubovou montáž.
Montáž dílů T
Vodorovné svislé díly jsou dispozici v
jednom rozměru, dále jako redukce jinou
systémovou velikost pro odbočky.
Zpracování kanálů
Bezhalogenový materiál PPO lze bez problémů
zpracovávat například běžnou obloukovou pi-
lou.
Montáž kanálové spojky
Ke spojení spodních dílů kanálu vždy potře-
ba jen jedna spojka.
Montáž křížení
Vodorovná křížení dodávají pro všechny sys-
témové rozměry lze použít také jako reduk-
ce jinou systémovou velikost. Je-li systému nutné provést
řezy, lze řezné hrany připravit pomocí obrábě-
cích nástrojů uchycení všech pokračujících
komponent systému.
Montáž redukcí
Redukce připravené montáži umožňují
snadno vytvořit přechod jinou systémovou
velikost rámci jedné kanálové trasy. Všechny komponenty sys-
tému jsou připraveny vzájemné bezšrou-
bové spojení. Pro menší aplika-
ce jsou určeny kanály velikosti s
dodatečným děrováním bočnici, sloužícím k
flexibilnímu vyvedení datových kabelů op-
tických vláken kanálu. Alternativně
jsou dispozici svislé díly opatřené bočním
výřezem, díky čemuž není nutné při doda-
tečné instalaci datových kabelů demontovat
