Tlumivka tedy dokáže rezervou takto překompenzovaný stav vyrovnat, ačkoliv oproti
kondenzátorům nemá nezanedbatelnou reálnou část impedance, její fázový posuv velmi malý a
pro dekompenzaci vhodná.
Obrázek 6-14 Fázorový diagram pro 6-12
Fázorový diagram zřetelně ukazuje vliv dekompenzace lze vidět, jejím vlivem se
podařilo dosáhnout ideálního účiníku 𝑐𝑜𝑠𝜑 1.

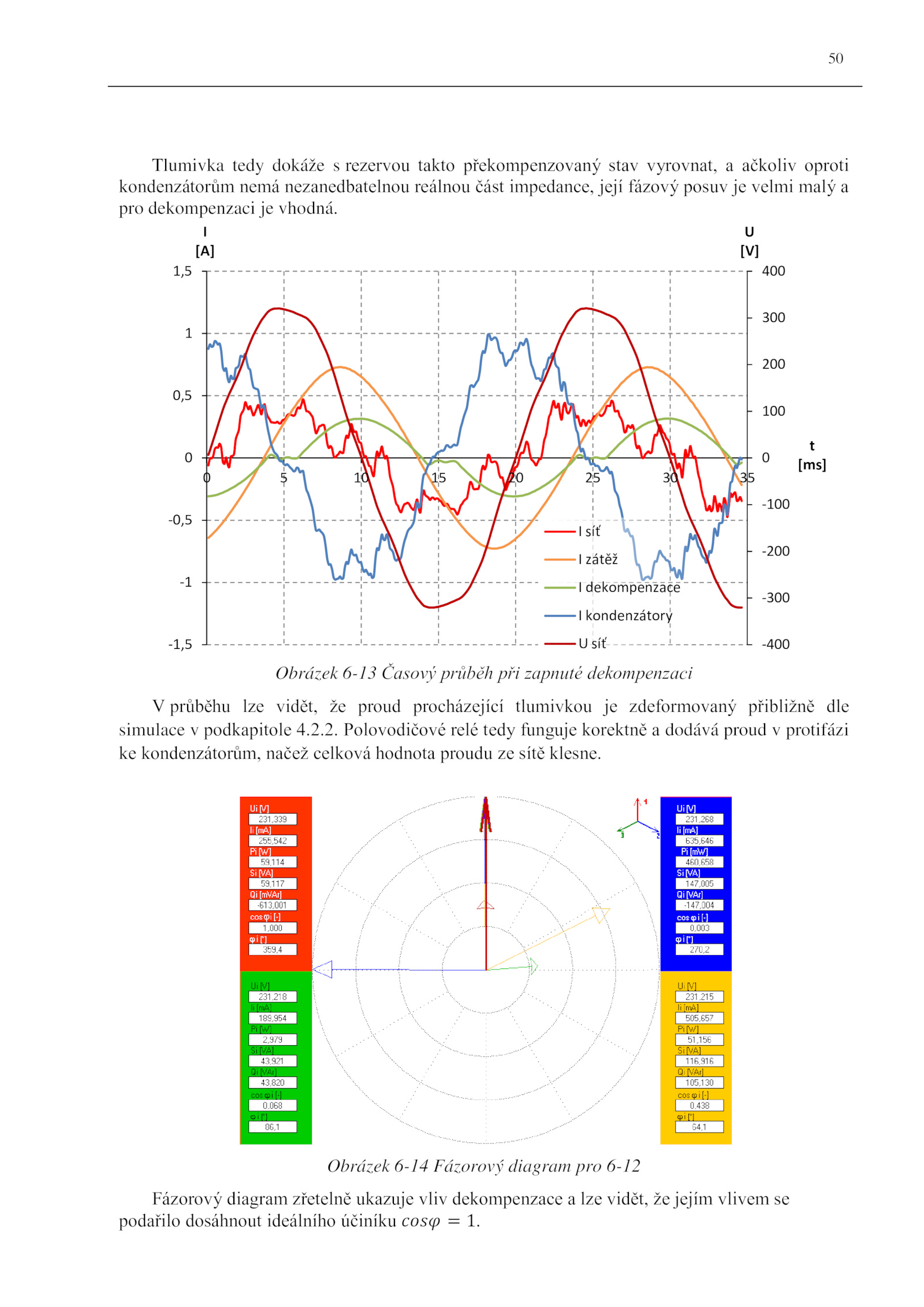

Obrázek 6-13 Časový průběh při zapnuté dekompenzaci
V průběhu lze vidět, proud procházející tlumivkou zdeformovaný přibližně dle
simulace podkapitole 4.2. Polovodičové relé tedy funguje korektně dodává proud protifázi
ke kondenzátorům, načež celková hodnota proudu sítě klesne
