Moderní prostředky paralelní kompenzace

| Kategorie: Diplomové, bakalářské práce  |

Pro: Neurčeno
Vydal: FEKT VUT Brno Autor: Marek Lakomý

Strana 48 z 53

Jak získat tento dokument?






Poznámky redaktora

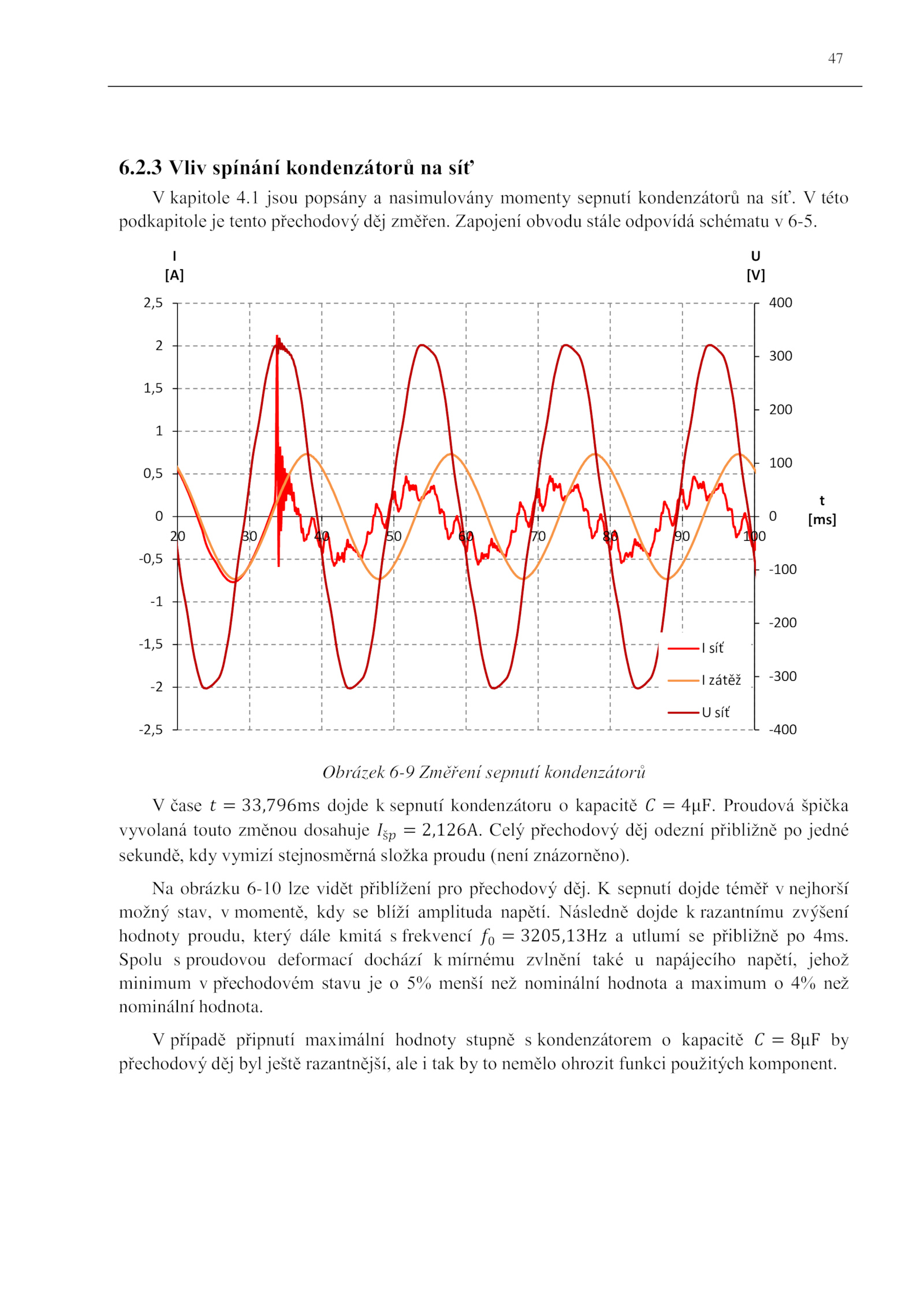

Zapojení obvodu stále odpovídá schématu 6-5. V případě připnutí maximální hodnoty stupně kondenzátorem kapacitě 8μF by přechodový děj byl ještě razantnější, ale tak nemělo ohrozit funkci použitých komponent.2. -400 -300 -200 -100 0 100 200 300 400 -2,5 -2 -1,5 -1 -0,5 0 0,5 1 1,5 2 2,5 20 100 U [V] I [A] t [ms] I síť I zátěž U síť . Spolu proudovou deformací dochází mírnému zvlnění také napájecího napětí, jehož minimum přechodovém stavu menší než nominální hodnota maximum než nominální hodnota. této podkapitole tento přechodový děj změřen. Proudová špička vyvolaná touto změnou dosahuje 𝐼š𝑝 2,126A. Na obrázku 6-10 lze vidět přiblížení pro přechodový děj.3 Vliv spínání kondenzátorů síť V kapitole 4. Celý přechodový děj odezní přibližně jedné sekundě, kdy vymizí stejnosměrná složka proudu (není znázorněno). sepnutí dojde téměř nejhorší možný stav, momentě, kdy blíží amplituda napětí.47 6.1 jsou popsány nasimulovány momenty sepnutí kondenzátorů síť. Obrázek 6-9 Změření sepnutí kondenzátorů V čase 33,796ms dojde sepnutí kondenzátoru kapacitě 4μF. Následně dojde razantnímu zvýšení hodnoty proudu, který dále kmitá frekvencí 3205,13Hz utlumí přibližně 4ms
