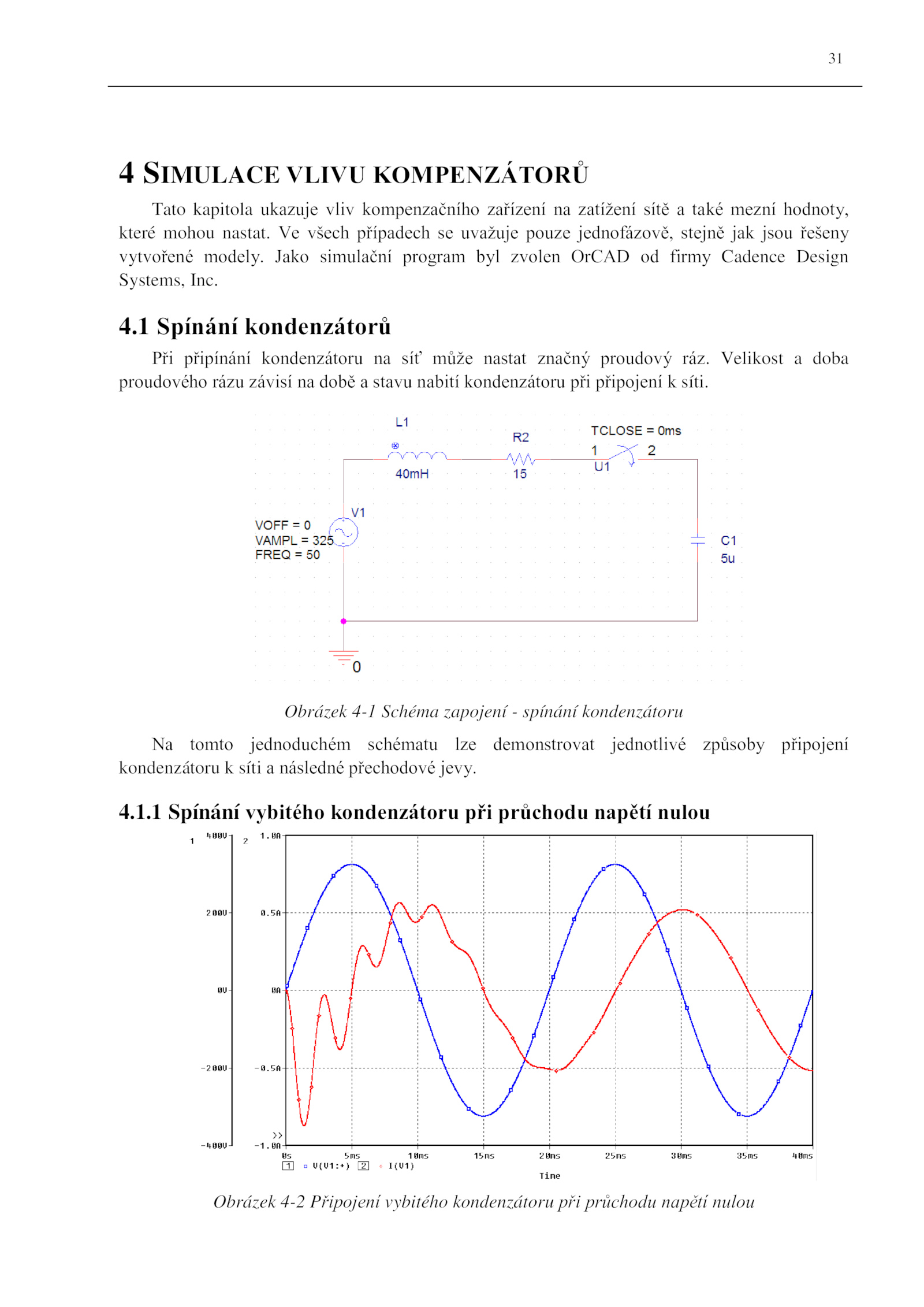

Obrázek 4-1 Schéma zapojení spínání kondenzátoru
Na tomto jednoduchém schématu lze demonstrovat jednotlivé způsoby připojení
kondenzátoru síti následné přechodové jevy.31
4 SIMULACE VLIVU KOMPENZÁTORŮ
Tato kapitola ukazuje vliv kompenzačního zařízení zatížení sítě také mezní hodnoty,
které mohou nastat. Jako simulační program byl zvolen OrCAD firmy Cadence Design
Systems, Inc. Velikost doba
proudového rázu závisí době stavu nabití kondenzátoru při připojení síti. všech případech uvažuje pouze jednofázově, stejně jak jsou řešeny
vytvořené modely.1 Spínání vybitého kondenzátoru při průchodu napětí nulou
Obrázek 4-2 Připojení vybitého kondenzátoru při průchodu napětí nulou
.1 Spínání kondenzátorů
Při připínání kondenzátoru síť může nastat značný proudový ráz.
4.1.
