.4 Model regulátoru
Jako regulátor byl zvolen typ Novar 1106 firmy KBH Energy s.r. Zvolený typ má
celkem šest výstupů kompenzační stykače citlivost měření proudu dosahuje 2mA. Ačkoliv
Novar 1106 počítá třífázovým systémem, jeho zapojení jednofázové hodnoty dopočítává,
takže jeho funkce zde korektní. Novar 1106 napájí přímo sítě,
kterou úkol regulovat. Jeho proudové vstupy měly být dle manuálu připojeny přes PTP,
které však mají obyčejně převod nebo 1A.41
5.

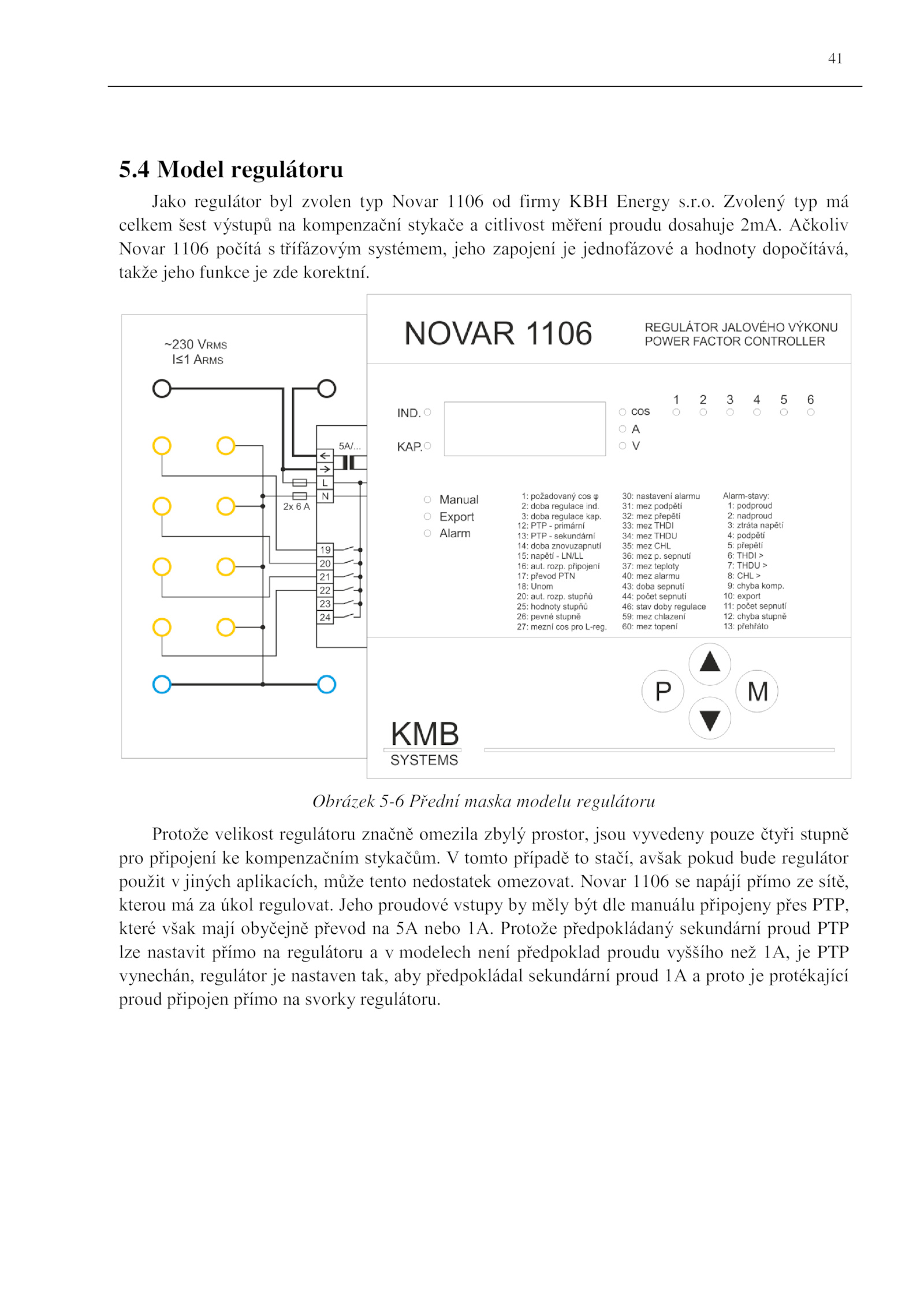

Obrázek 5-6 Přední maska modelu regulátoru
Protože velikost regulátoru značně omezila zbylý prostor, jsou vyvedeny pouze čtyři stupně
pro připojení kompenzačním stykačům.o. Protože předpokládaný sekundární proud PTP
lze nastavit přímo regulátoru modelech není předpoklad proudu vyššího než 1A, PTP
vynechán, regulátor nastaven tak, aby předpokládal sekundární proud proto protékající
proud připojen přímo svorky regulátoru. tomto případě stačí, avšak pokud bude regulátor
použit jiných aplikacích, může tento nedostatek omezovat
