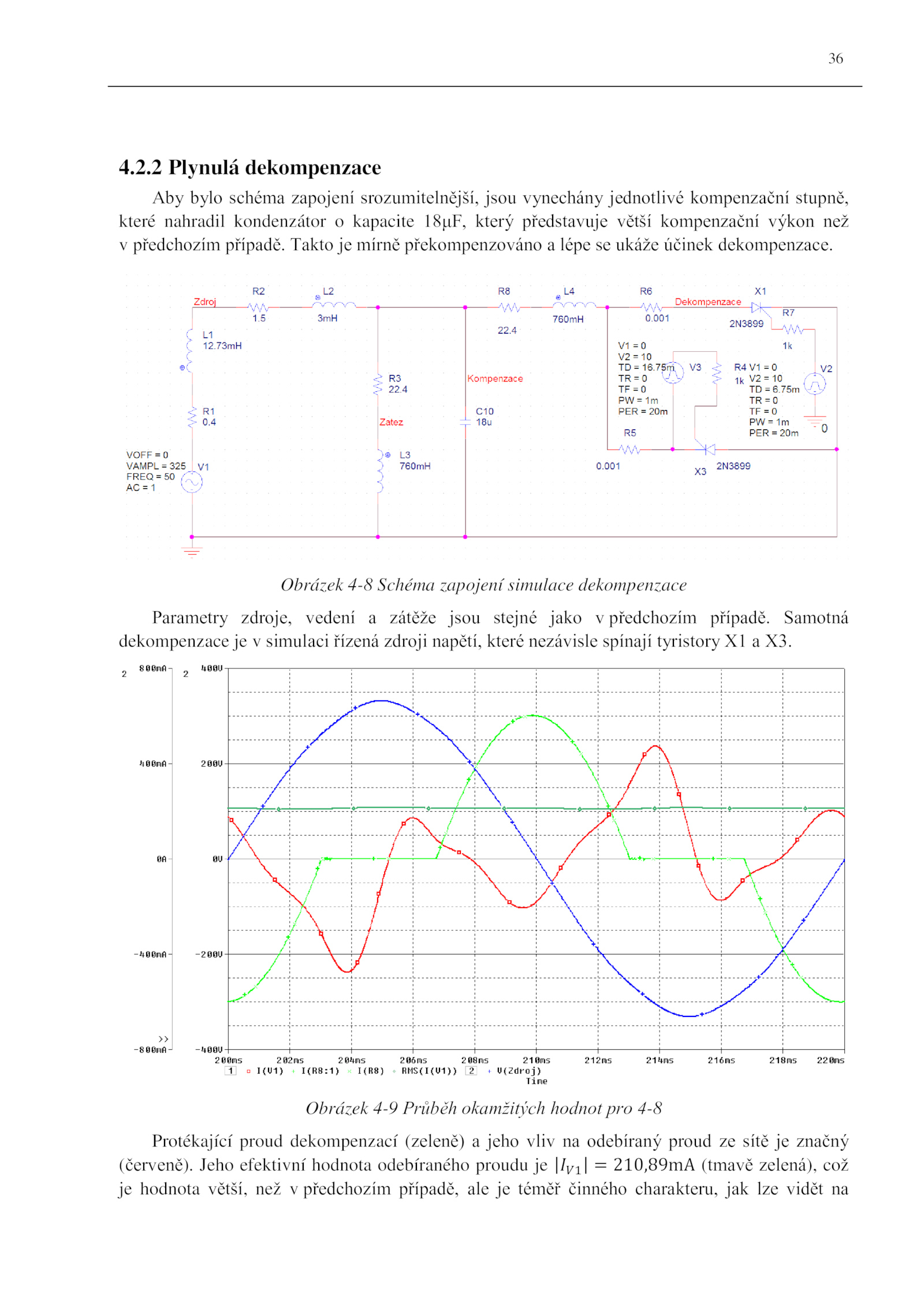

2.2 Plynulá dekompenzace
Aby bylo schéma zapojení srozumitelnější, jsou vynechány jednotlivé kompenzační stupně,
které nahradil kondenzátor kapacite 18μF, který představuje větší kompenzační výkon než
v předchozím případě.
Obrázek 4-8 Schéma zapojení simulace dekompenzace
Parametry zdroje, vedení zátěže jsou stejné jako předchozím případě.
Obrázek 4-9 Průběh okamžitých hodnot pro 4-8
Protékající proud dekompenzací (zeleně) jeho vliv odebíraný proud sítě značný
(červeně). Jeho efektivní hodnota odebíraného proudu |𝐼𝑉1| 210,89mA (tmavě zelená), což
je hodnota větší, než předchozím případě, ale téměř činného charakteru, jak lze vidět na
. Samotná
dekompenzace simulaci řízená zdroji napětí, které nezávisle spínají tyristory X3.36
4. Takto mírně překompenzováno lépe ukáže účinek dekompenzace
