Odebíraný proud vykompenzovaném stavu |𝐼1| 244,06mA, což přibližně 50%
méně než bez kompenzace.46
Lze tvrdit, regulátor vykompenzoval danou zátěž velmi dobře téměř čistě činného
charakteru.

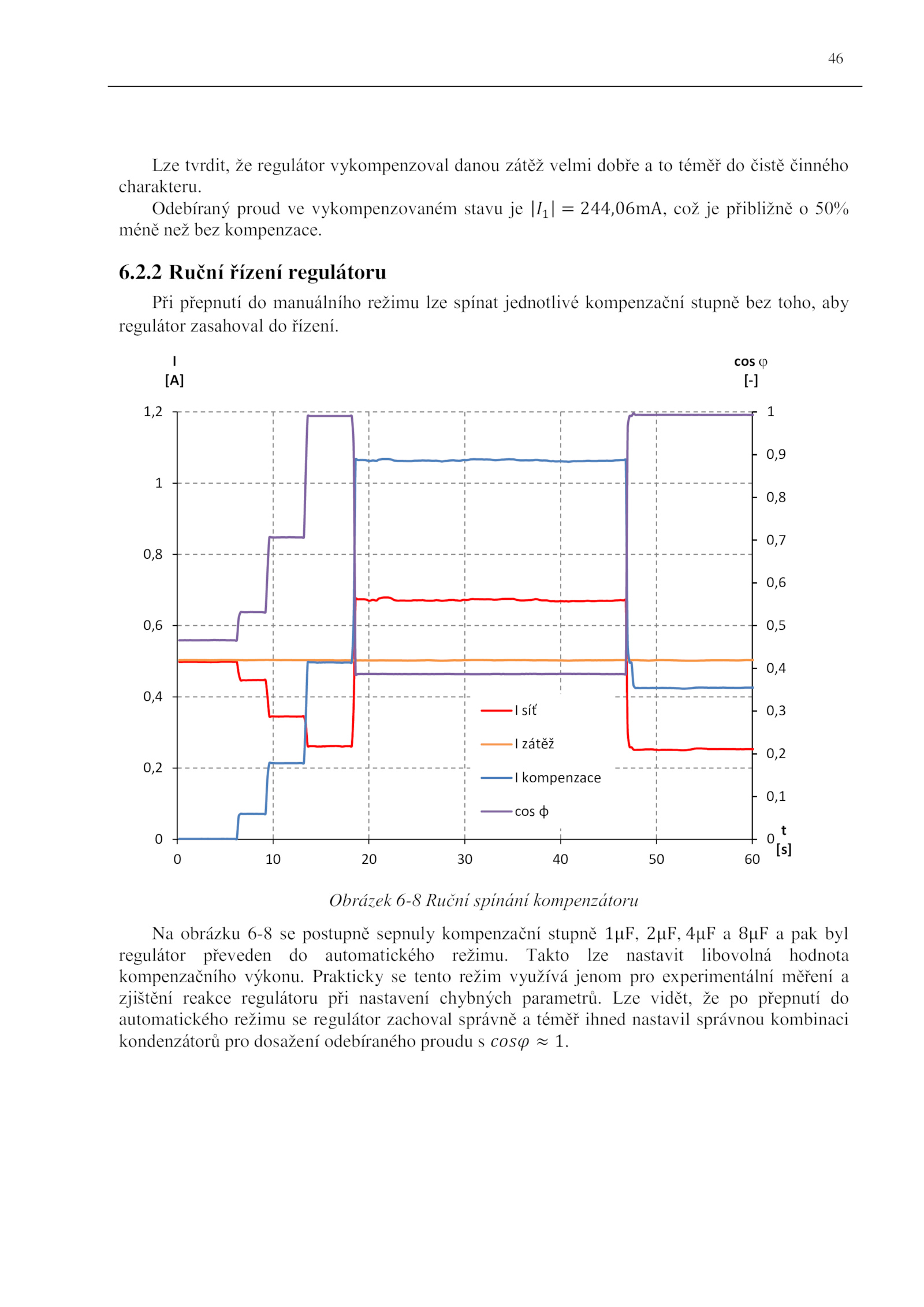

Obrázek 6-8 Ruční spínání kompenzátoru
Na obrázku 6-8 postupně sepnuly kompenzační stupně 1μF, 2μF, 4μF 8μF pak byl
regulátor převeden automatického režimu. Takto lze nastavit libovolná hodnota
kompenzačního výkonu.
0
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
1
0
0,2
0,4
0,6
0,8
1
1,2
0 60
cos ϕ
[-]
I
[A]
t
[s]
I síť
I zátěž
I kompenzace
cos.2 Ruční řízení regulátoru
Při přepnutí manuálního režimu lze spínat jednotlivé kompenzační stupně bez toho, aby
regulátor zasahoval řízení. Lze vidět, přepnutí do
automatického režimu regulátor zachoval správně téměř ihned nastavil správnou kombinaci
kondenzátorů pro dosažení odebíraného proudu 𝑐𝑜𝑠𝜑 1.2. Prakticky tento režim využívá jenom pro experimentální měření a
zjištění reakce regulátoru při nastavení chybných parametrů.
