Požadavky byly: 1A, 230V.
Obrázek 5-2 Schéma zapojení ovládací části modelu vedení
.38

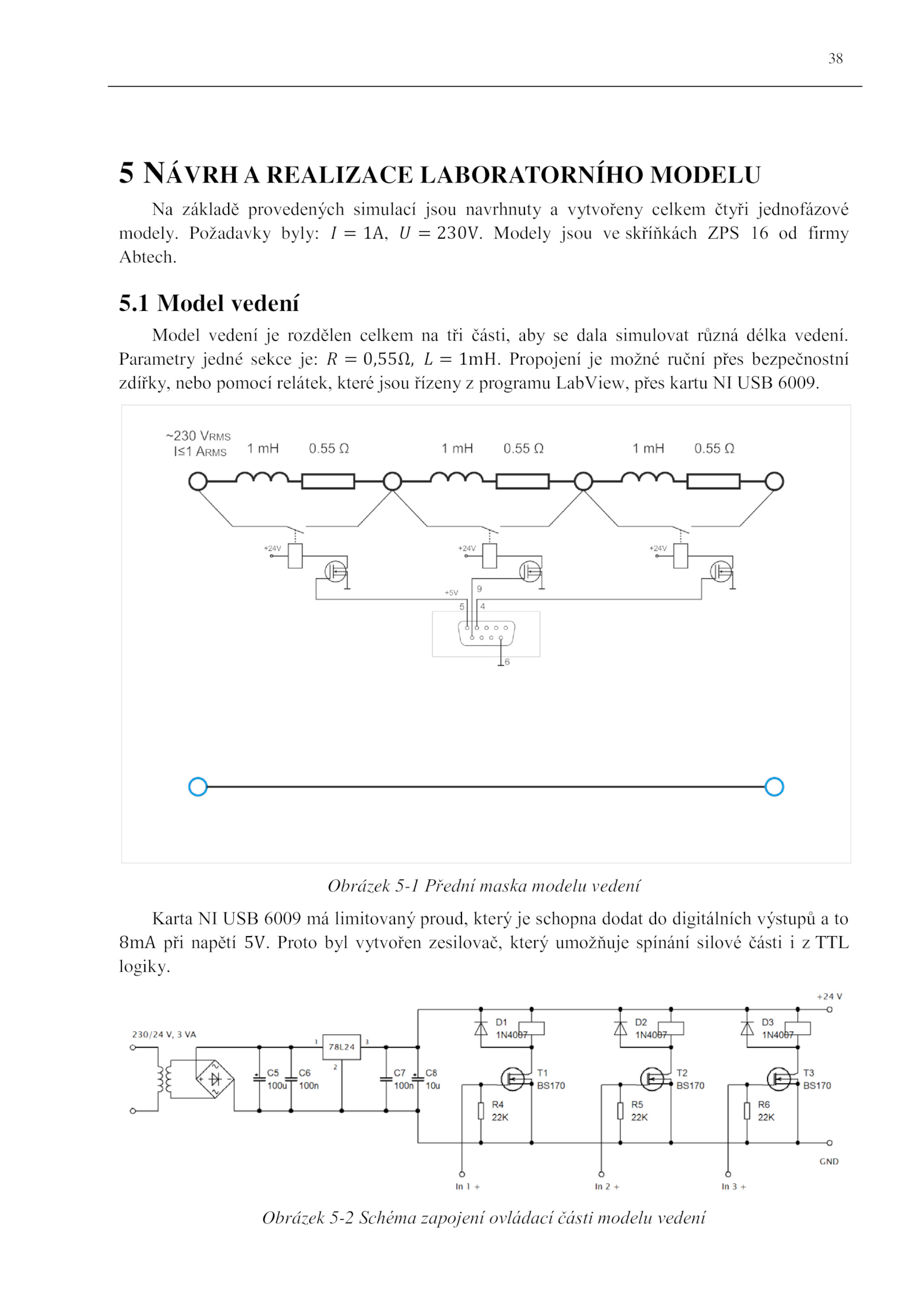

5 NÁVRH REALIZACE LABORATORNÍHO MODELU
Na základě provedených simulací jsou navrhnuty vytvořeny celkem čtyři jednofázové
modely. Propojení možné ruční přes bezpečnostní
zdířky, nebo pomocí relátek, které jsou řízeny programu LabView, přes kartu USB 6009. Proto byl vytvořen zesilovač, který umožňuje spínání silové části TTL
logiky.1 Model vedení
Model vedení rozdělen celkem tři části, aby dala simulovat různá délka vedení.
Parametry jedné sekce je: 0,55Ω, 1mH.
Obrázek 5-1 Přední maska modelu vedení
Karta USB 6009 limitovaný proud, který schopna dodat digitálních výstupů to
8mA při napětí 5V.
5. Modely jsou skříňkách ZPS firmy
Abtech
