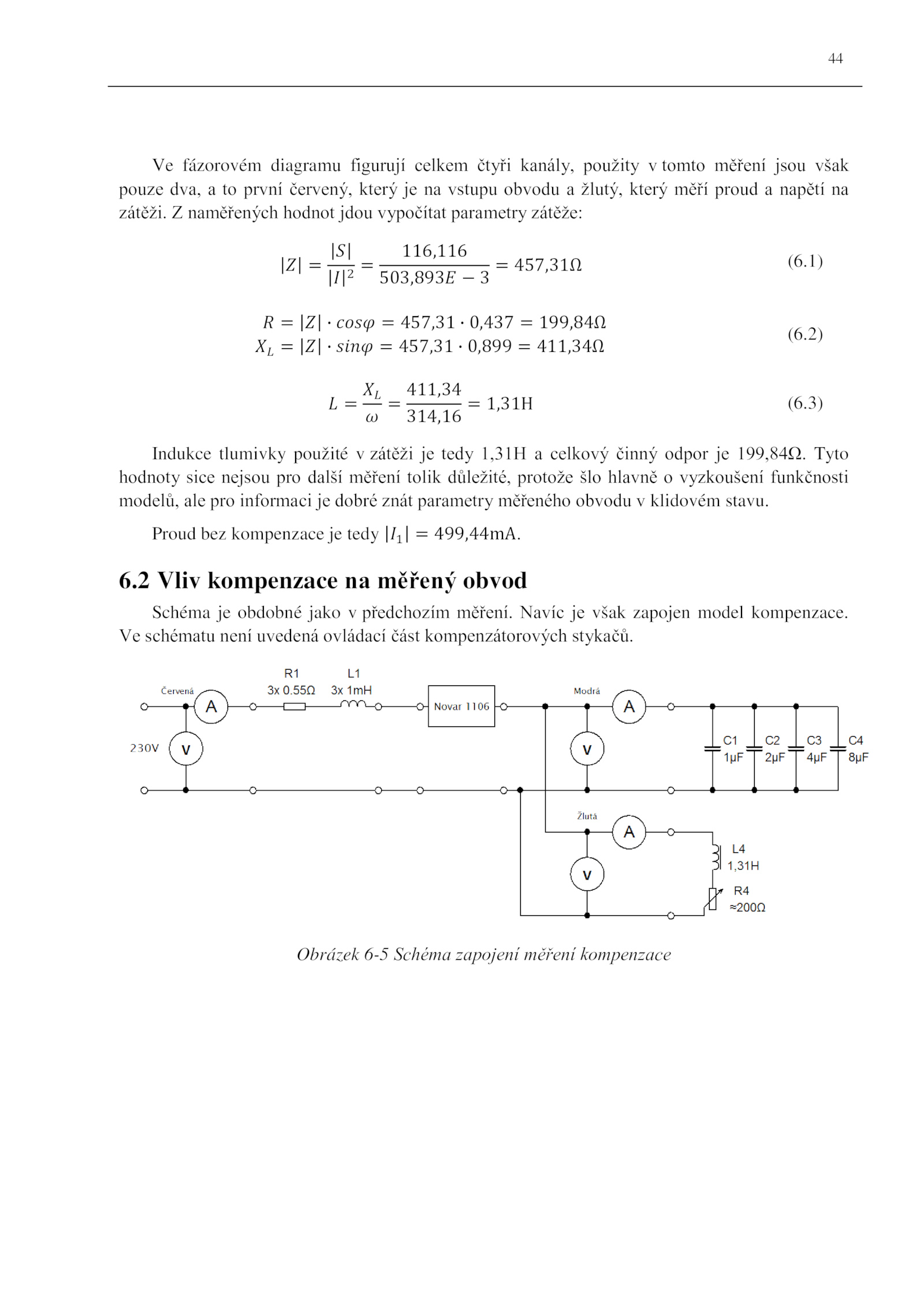

2 Vliv kompenzace měřený obvod Schéma obdobné jako předchozím měření. Tyto hodnoty sice nejsou pro další měření tolik důležité, protože šlo hlavně vyzkoušení funkčnosti modelů, ale pro informaci dobré znát parametry měřeného obvodu klidovém stavu. naměřených hodnot jdou vypočítat parametry zátěže: |𝑍| = |𝑆| |𝐼|2 = 116,116 503,893𝐸 3 = 457,31Ω (6.2) 𝐿 = 𝑋𝐿 𝜔 = 411,34 314,16 = 1,31H (6. Obrázek 6-5 Schéma zapojení měření kompenzace .3) Indukce tlumivky použité zátěži tedy 1,31H celkový činný odpor 199,84Ω.1) 𝑅 |𝑍| 𝑐𝑜𝑠𝜑 457,31 0,437 199,84Ω 𝑋𝐿 |𝑍| 𝑠𝑖𝑛𝜑 457,31 0,899 411,34Ω (6.44 Ve fázorovém diagramu figurují celkem čtyři kanály, použity tomto měření jsou však pouze dva, první červený, který vstupu obvodu žlutý, který měří proud napětí na zátěži. Navíc však zapojen model kompenzace. Proud bez kompenzace tedy |𝐼1| 499,44mA. Ve schématu není uvedená ovládací část kompenzátorových stykačů. 6
