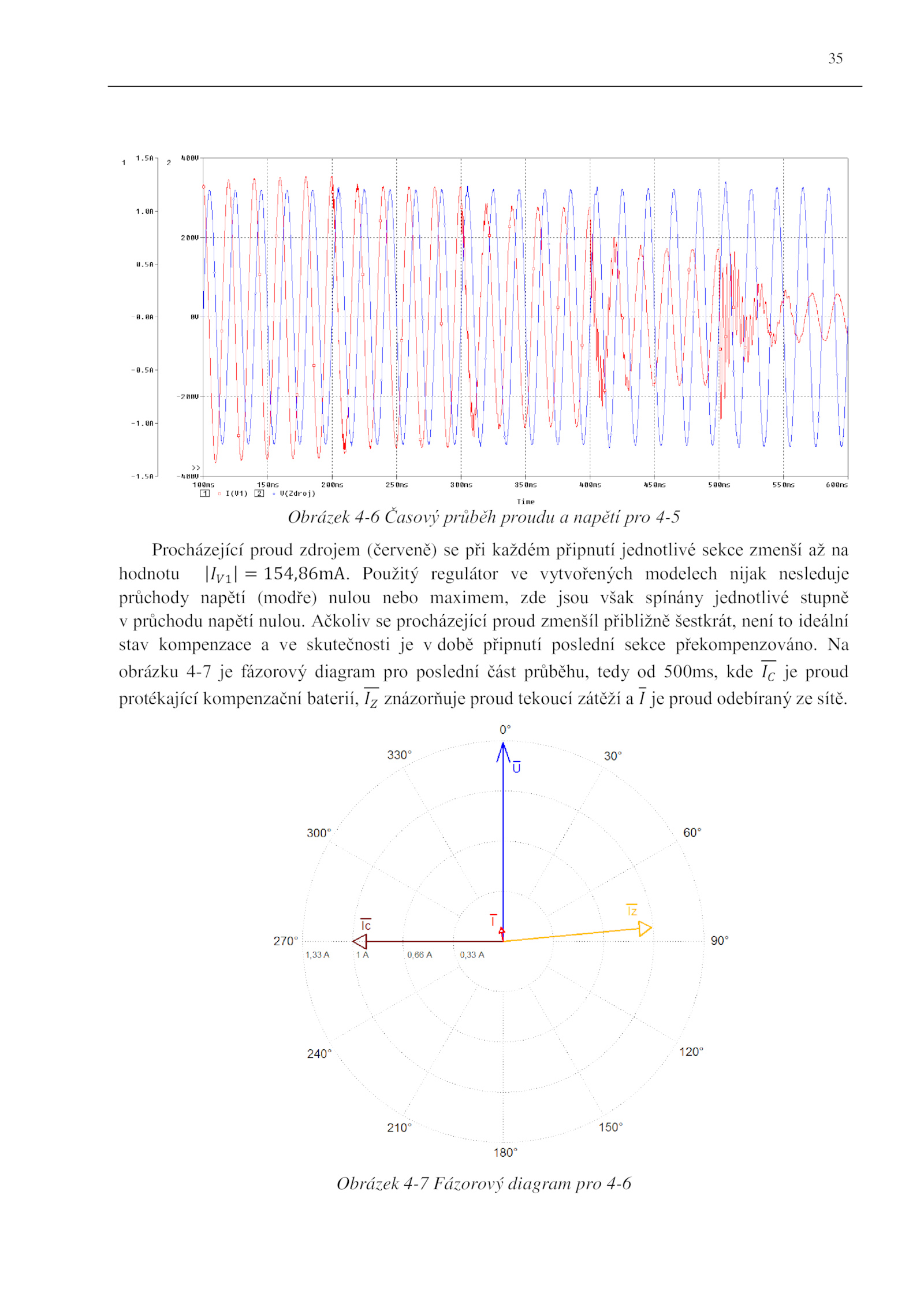

Obrázek 4-6 Časový průběh proudu napětí pro 4-5
Procházející proud zdrojem (červeně) při každém připnutí jednotlivé sekce zmenší na
hodnotu |𝐼𝑉1| 154,86mA.
Obrázek 4-7 Fázorový diagram pro 4-6
. Na
obrázku 4-7 fázorový diagram pro poslední část průběhu, tedy 500ms, kde proud
protékající kompenzační baterií, znázorňuje proud tekoucí zátěží proud odebíraný sítě. Použitý regulátor vytvořených modelech nijak nesleduje
průchody napětí (modře) nulou nebo maximem, zde jsou však spínány jednotlivé stupně
v průchodu napětí nulou. Ačkoliv procházející proud zmenšíl přibližně šestkrát, není ideální
stav kompenzace skutečnosti době připnutí poslední sekce překompenzováno
