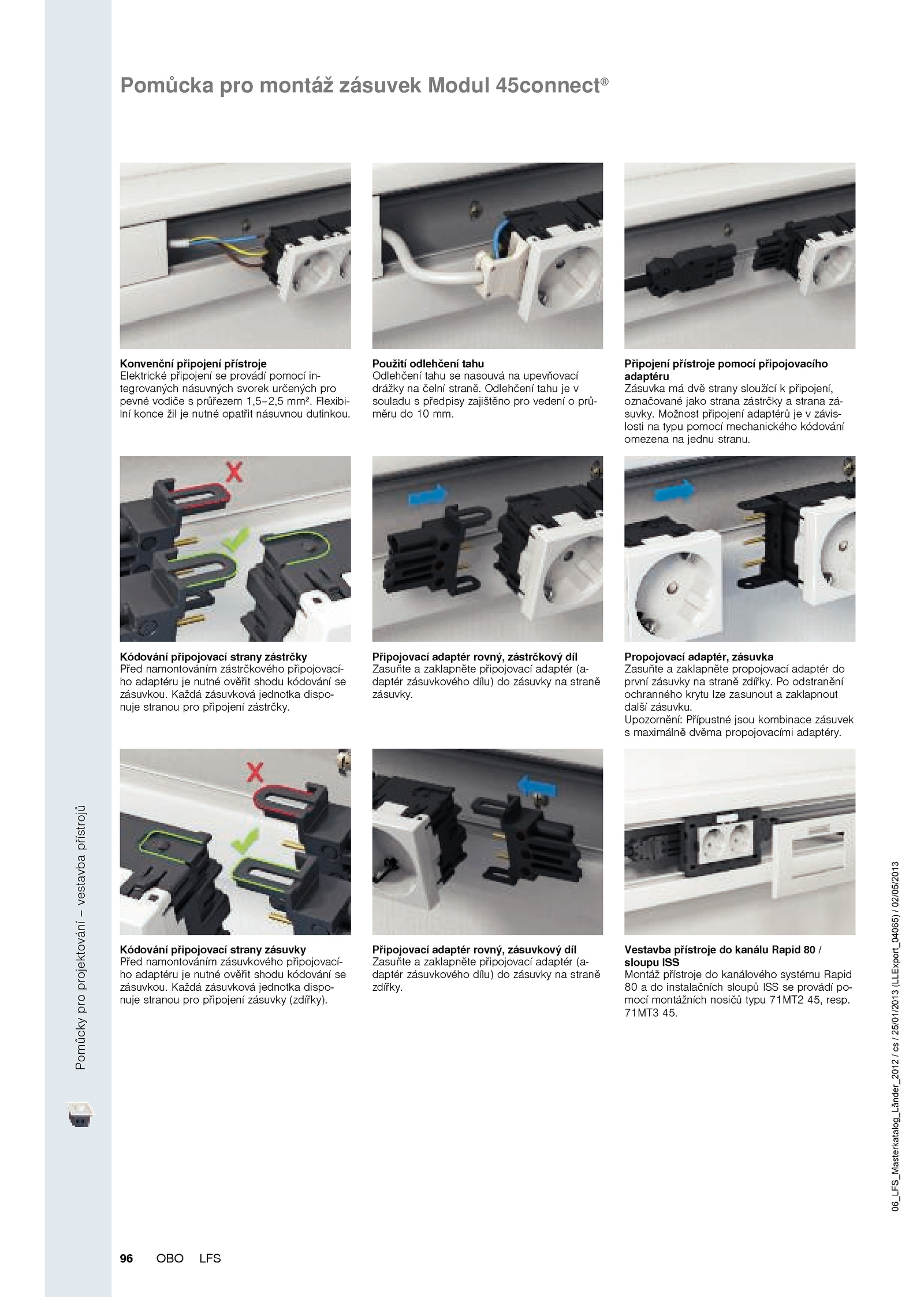

Připojovací adaptér rovný, zásuvkový díl Zasuňte zaklapněte připojovací adaptér (a- daptér zásuvkového dílu) zásuvky straně zdířky. Upozornění: Přípustné jsou kombinace zásuvek s maximálně dvěma propojovacími adaptéry. 71MT3 45. Kódování připojovací strany zásuvky Před namontováním zásuvkového připojovací- ho adaptéru nutné ověřit shodu kódování se zásuvkou. Každá zásuvková jednotka dispo- nuje stranou pro připojení zásuvky (zdířky). Možnost připojení adaptérů závis- losti typu pomocí mechanického kódování omezena jednu stranu.Pomůckyproprojektování–vestavbapřístrojů 96 OBO LFS 06_LFS_Masterkatalog_Länder_2012/cs/25/01/2013(LLExport_04065)/02/05/2013 Pomůcka pro montáž zásuvek Modul 45connect® Konvenční připojení přístroje Elektrické připojení provádí pomocí in- tegrovaných násuvných svorek určených pro pevné vodiče průřezem 1,5–2,5 mm². Použití odlehčení tahu Odlehčení tahu nasouvá upevňovací drážky čelní straně. Připojení přístroje pomocí připojovacího adaptéru Zásuvka dvě strany sloužící připojení, označované jako strana zástrčky strana zá- suvky. Propojovací adaptér, zásuvka Zasuňte zaklapněte propojovací adaptér do první zásuvky straně zdířky. Kódování připojovací strany zástrčky Před namontováním zástrčkového připojovací- ho adaptéru nutné ověřit shodu kódování se zásuvkou. Připojovací adaptér rovný, zástrčkový díl Zasuňte zaklapněte připojovací adaptér (a- daptér zásuvkového dílu) zásuvky straně zásuvky. Vestavba přístroje kanálu Rapid / sloupu ISS Montáž přístroje kanálového systému Rapid 80 instalačních sloupů ISS provádí po- mocí montážních nosičů typu 71MT2 45, resp. . Odlehčení tahu v souladu předpisy zajištěno pro vedení prů- měru mm. odstranění ochranného krytu lze zasunout zaklapnout další zásuvku. Každá zásuvková jednotka dispo- nuje stranou pro připojení zástrčky. Flexibi- lní konce žil nutné opatřit násuvnou dutinkou
