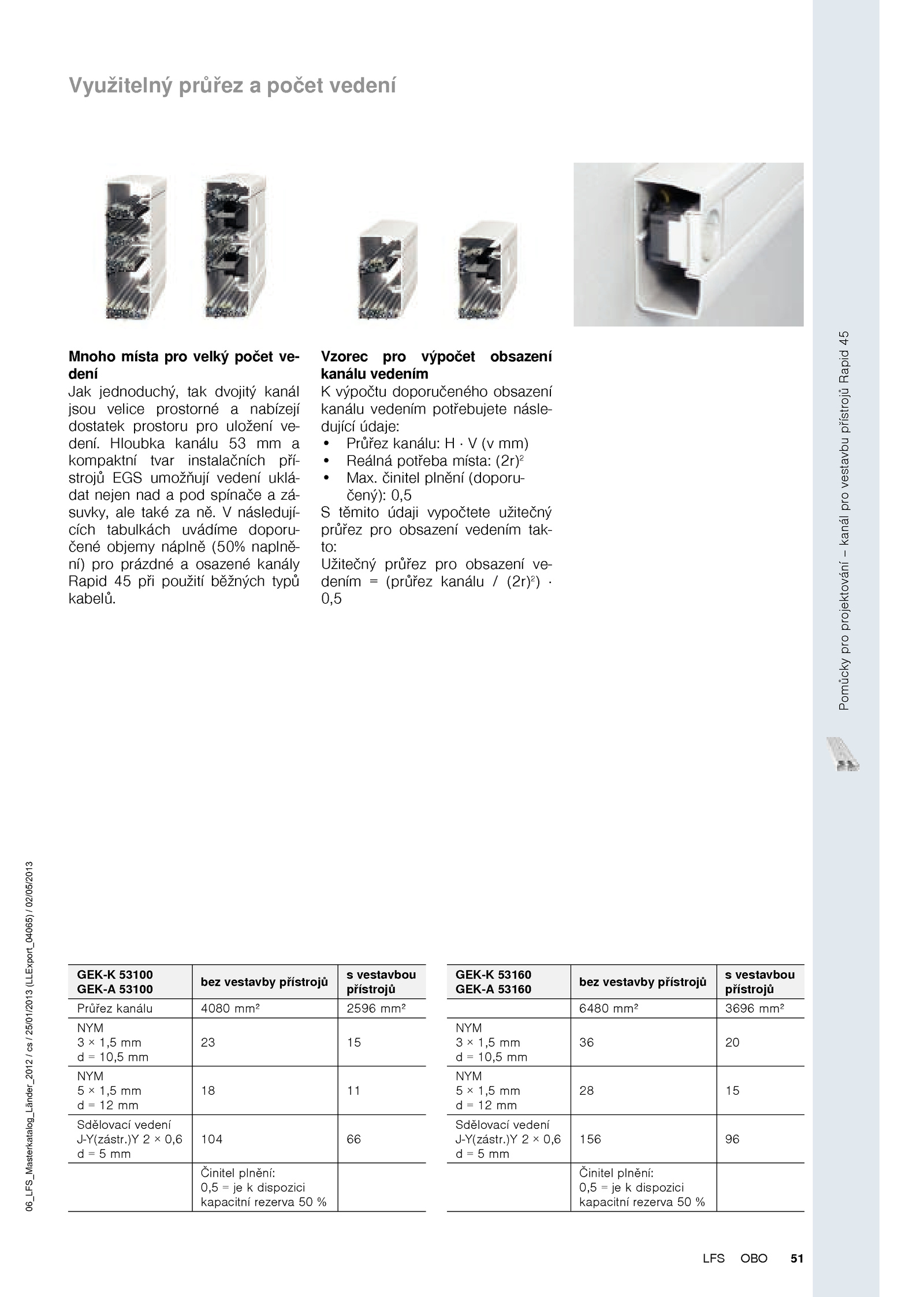

Využitelný průřez počet vedení
Mnoho místa pro velký počet ve-
dení
Jak jednoduchý, tak dvojitý kanál
jsou velice prostorné nabízejí
dostatek prostoru pro uložení ve-
dení. Hloubka kanálu 53 a
kompaktní tvar instalačních pří-
strojů EGS umožňují vedení uklá-
dat nejen nad pod spínače zá-
suvky, ale také ně.)Y 0,6
d mm
156 96
Činitel plnění:
0,5 dispozici
kapacitní rezerva %
.)Y 0,6
d mm
104 66
Činitel plnění:
0,5 dispozici
kapacitní rezerva %
GEK-K 53160
GEK-A 53160
bez vestavby přístrojů
s vestavbou
přístrojů
6480 mm² 3696 mm²
NYM
3 1,5 mm
d 10,5 mm
36 20
NYM
5 1,5 mm
d mm
28 15
Sdělovací vedení
J-Y(zástr. následují-
cích tabulkách uvádíme doporu-
čené objemy náplně (50% naplně-
ní) pro prázdné osazené kanály
Rapid při použití běžných typů
kabelů.
Vzorec pro výpočet obsazení
kanálu vedením
K výpočtu doporučeného obsazení
kanálu vedením potřebujete násle-
dující údaje:
• Průřez kanálu: mm)
• Reálná potřeba místa: (2r)2
• Max. činitel plnění (doporu-
čený): 0,5
S těmito údaji vypočtete užitečný
průřez pro obsazení vedením tak-
to:
Užitečný průřez pro obsazení ve-
dením (průřez kanálu (2r)2
) ·
0,5
GEK-K 53100
GEK-A 53100
bez vestavby přístrojů
s vestavbou
přístrojů
Průřez kanálu 4080 mm² 2596 mm²
NYM
3 1,5 mm
d 10,5 mm
23 15
NYM
5 1,5 mm
d mm
18 11
Sdělovací vedení
J-Y(zástr
