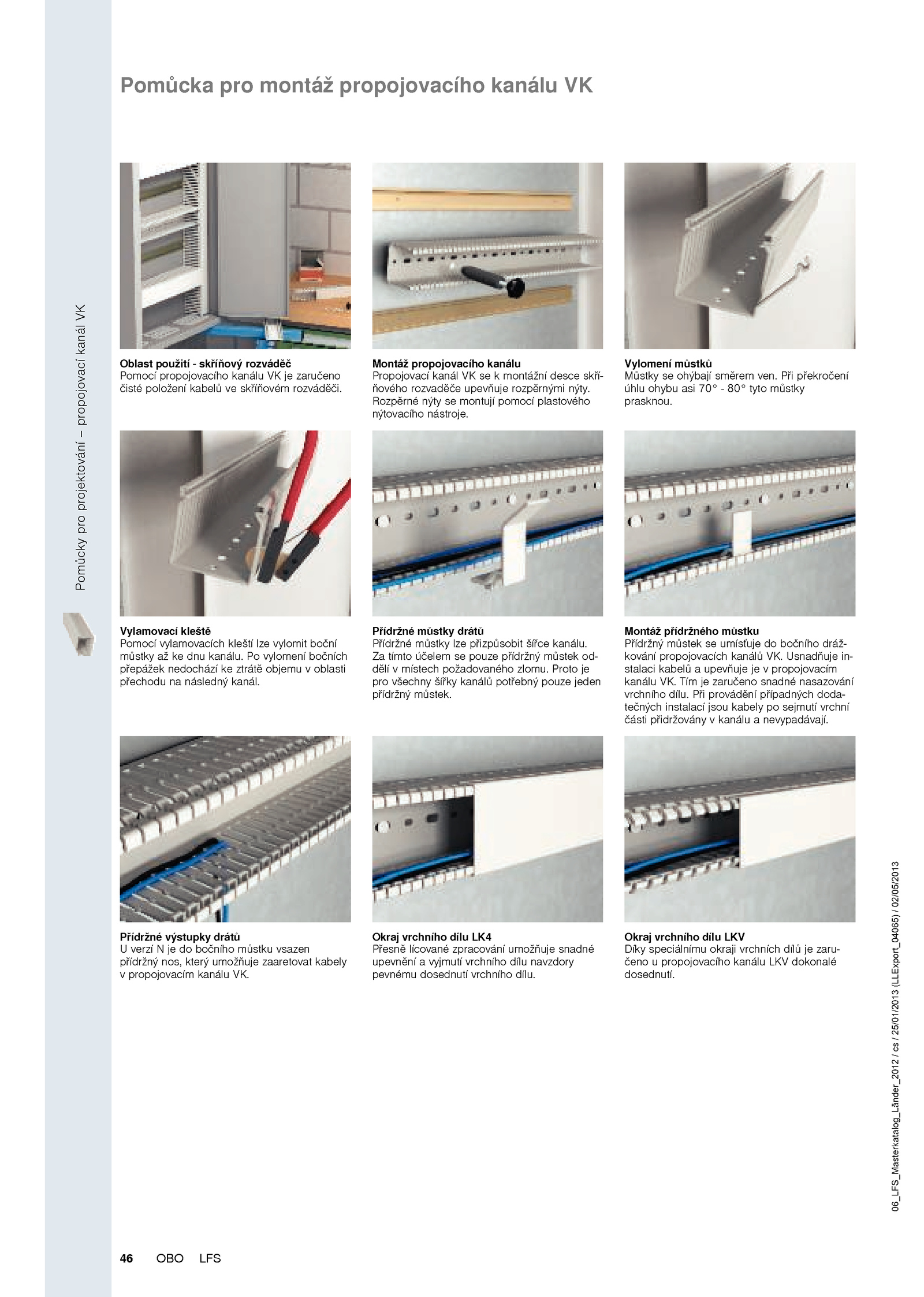

Přídržné můstky drátů Přídržné můstky lze přizpůsobit šířce kanálu. Okraj vrchního dílu LKV Díky speciálnímu okraji vrchních dílů zaru- čeno propojovacího kanálu LKV dokonalé dosednutí. Proto je pro všechny šířky kanálů potřebný pouze jeden přídržný můstek. Montáž přídržného můstku Přídržný můstek umísťuje bočního dráž- kování propojovacích kanálů VK. Přídržné výstupky drátů U verzí bočního můstku vsazen přídržný nos, který umožňuje zaaretovat kabely v propojovacím kanálu VK. vylomení bočních přepážek nedochází ztrátě objemu oblasti přechodu následný kanál.Pomůckyproprojektování–propojovacíkanálVK 46 OBO LFS 06_LFS_Masterkatalog_Länder_2012/cs/25/01/2013(LLExport_04065)/02/05/2013 Pomůcka pro montáž propojovacího kanálu VK Oblast použití skříňový rozváděč Pomocí propojovacího kanálu zaručeno čisté položení kabelů skříňovém rozváděči. Při provádění případných doda- tečných instalací jsou kabely sejmutí vrchní části přidržovány kanálu nevypadávají. Okraj vrchního dílu LK4 Přesně lícované zpracování umožňuje snadné upevnění vyjmutí vrchního dílu navzdory pevnému dosednutí vrchního dílu. Vylamovací kleště Pomocí vylamovacích kleští lze vylomit boční můstky dnu kanálu. . Rozpěrné nýty montují pomocí plastového nýtovacího nástroje. Za tímto účelem pouze přídržný můstek od- dělí místech požadovaného zlomu. Vylomení můstků Můstky ohýbají směrem ven. Při překročení úhlu ohybu asi 70° 80° tyto můstky prasknou. Montáž propojovacího kanálu Propojovací kanál montážní desce skří- ňového rozvaděče upevňuje rozpěrnými nýty. Tím zaručeno snadné nasazování vrchního dílu. Usnadňuje in- stalaci kabelů upevňuje propojovacím kanálu VK
