Max. množství náplně (100 kanálu závislosti
na typu kanálu
Kanál VK,
typ LKV LKV/N
Typ vodiče
0,75 mm²,
d 2,8 mm
Typ vodiče
1,00 mm²,
d 2,9 mm
Typ vodiče
1,5 mm²,
d 3,2 mm
25025 28
37025 45
37037 72
50025 61
50037 129 120 99
50050 178 166 136
50075 273 255 209
75025 123 114 94
75037 192 179 147
75050 267 249 204
75075 417 388 318
75100 560 522 428
75125 596 556 456
10037 258 240 198
10050 356 332 272
10075 560 522 428
100100 712 664 544
. množství náplně (100 kanálu závislosti
na typu kanálu
Kanál VK,
typ LK4 LK4/N
Typ vodiče
0,75 mm²,
d 2,8 mm
Typ vodiče
1,00 mm²,
d 2,9 mm
Typ vodiče
1,5 mm²,
d 3,2 mm
15015 14
30015 28
30025 45
40025 61
40040 126 118 97
40060 194 181 149
40080 261 244 200
40100 329 307 252
60015 57
60025 122 113 93
60040 195 182 150
60060 296 276 227
60080 397 370 304
60100 499 466 382
60120 600 560 460
80025 164 153 126
80040 263 245 202
80060 398 371 305
80080 533 497 408
80100 669 624 512
80120 804 750 616
Max. Abychom vám
usnadnili výběr, uvádíme násle-
dujících tabulkách maximální obje-
my náplně kanálů pro běžné
typy kabelů.
Důležité:
Údaje tabulce představují pouze
teoreticky vypočtené hodnoty! V
tabulkách nezbytné zohlednit
následující faktory:
• Přívody vývody vedení
• Vedení uložená jinak než rovně
• Shluky vedení, koncentrace na
bodech křížení
• Teploty očekávané skří-
ňovém rozvaděči
Za instalaci souladu předpisy
odpovídá pracovník provádějící in-
stalaci.Pomůckyproprojektování–propojovacíkanálVK
06_LFS_Masterkatalog_Länder_2012/cs/25/01/2013(LLExport_04065)/02/05/2013
43OBOLFS

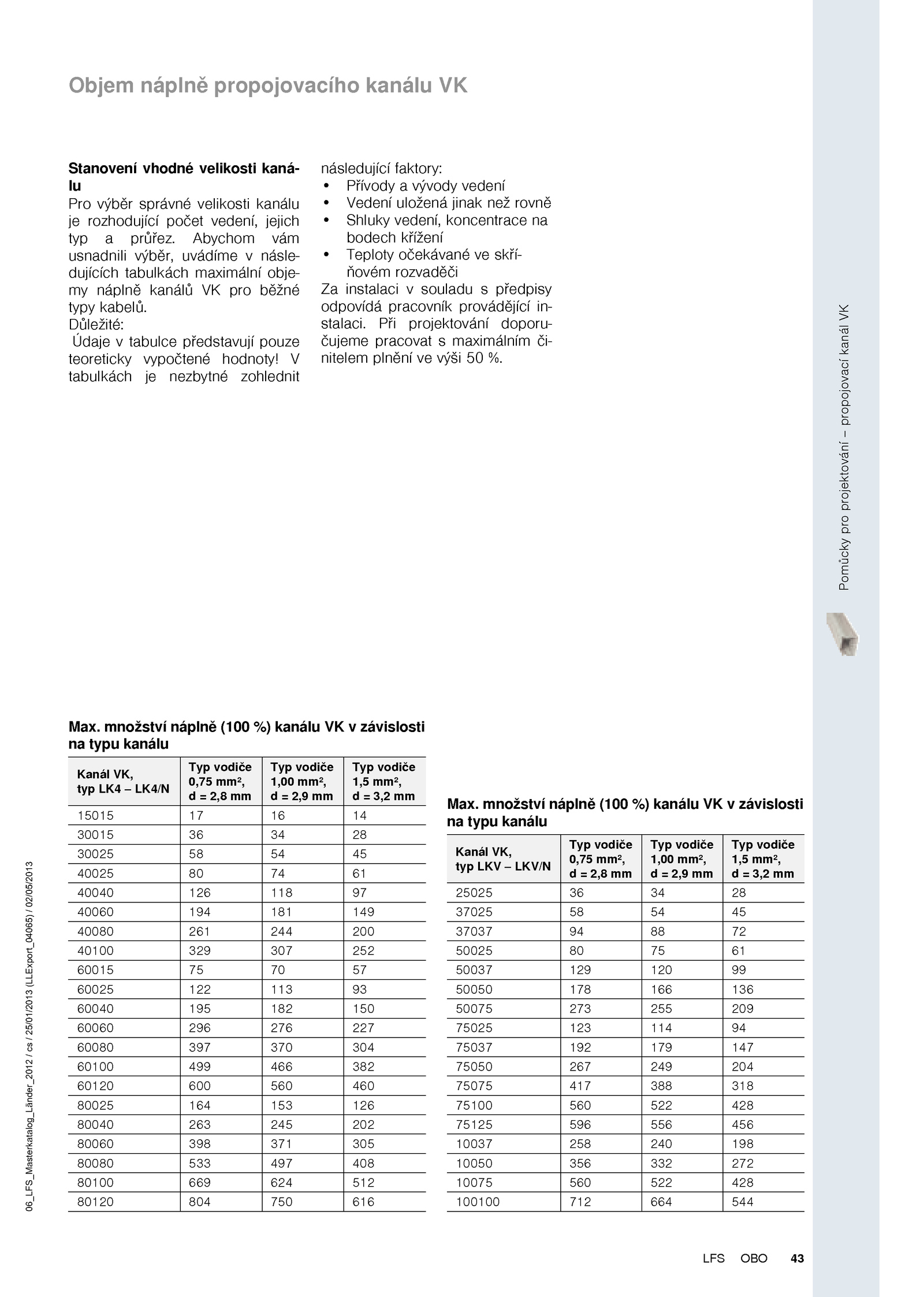

Objem náplně propojovacího kanálu VK
