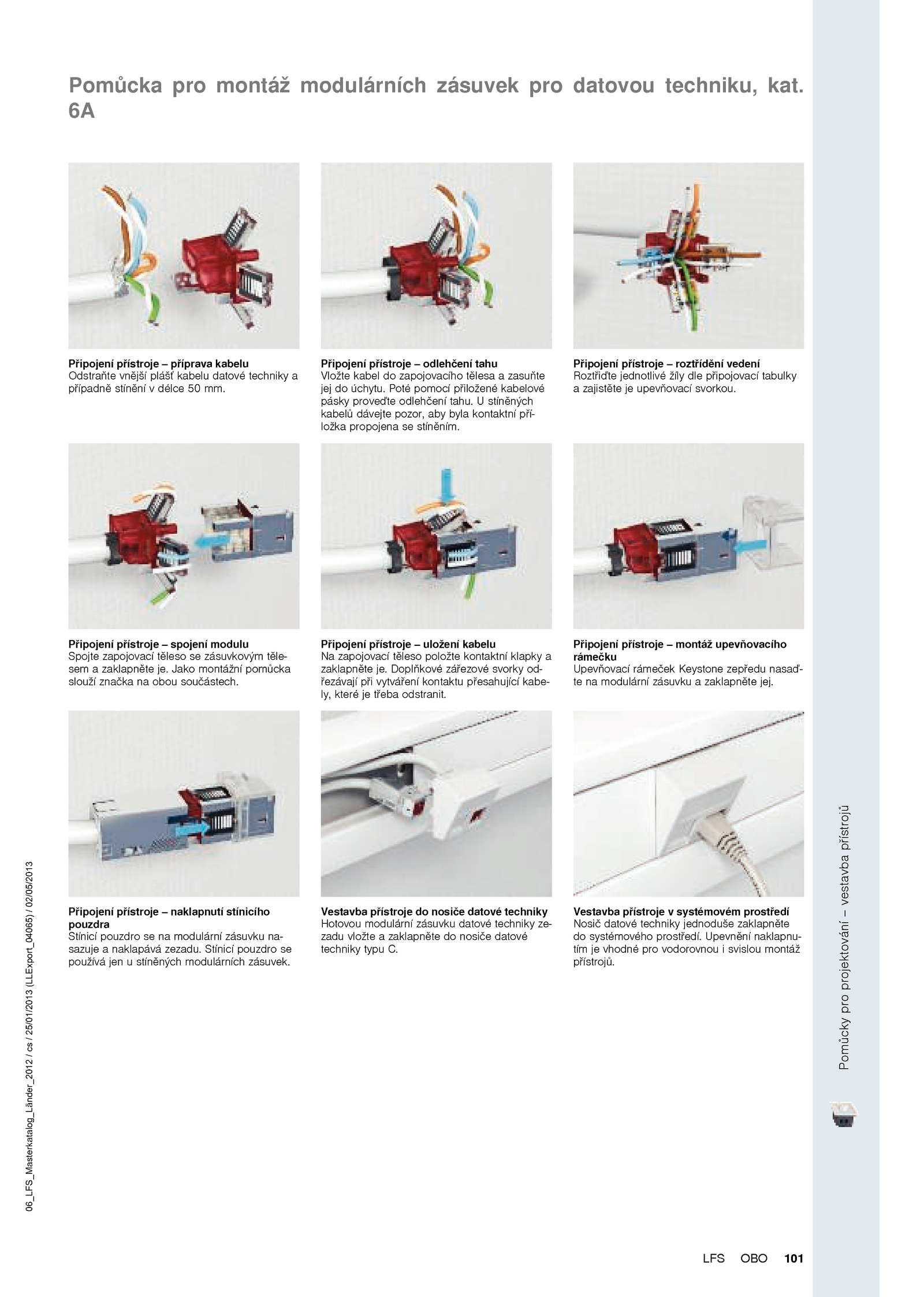

Připojení přístroje montáž upevňovacího rámečku Upevňovací rámeček Keystone zepředu nasaď- te modulární zásuvku zaklapněte jej. Upevnění naklapnu- tím vhodné pro vodorovnou svislou montáž přístrojů. Jako montážní pomůcka slouží značka obou součástech. Vestavba přístroje systémovém prostředí Nosič datové techniky jednoduše zaklapněte do systémového prostředí. 6A Připojení přístroje příprava kabelu Odstraňte vnější plášť kabelu datové techniky a případně stínění délce mm. Připojení přístroje naklapnutí stínicího pouzdra Stínicí pouzdro modulární zásuvku na- sazuje naklapává zezadu.Pomůckyproprojektování–vestavbapřístrojů 06_LFS_Masterkatalog_Länder_2012/cs/25/01/2013(LLExport_04065)/02/05/2013 101OBOLFS Pomůcka pro montáž modulárních zásuvek pro datovou techniku, kat. Vestavba přístroje nosiče datové techniky Hotovou modulární zásuvku datové techniky ze- zadu vložte zaklapněte nosiče datové techniky typu C. Připojení přístroje roztřídění vedení Roztřiďte jednotlivé žíly dle připojovací tabulky a zajistěte upevňovací svorkou. Doplňkové zářezové svorky od- řezávají při vytváření kontaktu přesahující kabe- ly, které třeba odstranit. Připojení přístroje uložení kabelu Na zapojovací těleso položte kontaktní klapky a zaklapněte je. Stínicí pouzdro se používá jen stíněných modulárních zásuvek. . stíněných kabelů dávejte pozor, aby byla kontaktní pří- ložka propojena stíněním. Připojení přístroje odlehčení tahu Vložte kabel zapojovacího tělesa zasuňte jej úchytu. Připojení přístroje spojení modulu Spojte zapojovací těleso zásuvkovým těle- sem zaklapněte je. Poté pomocí přiložené kabelové pásky proveďte odlehčení tahu
