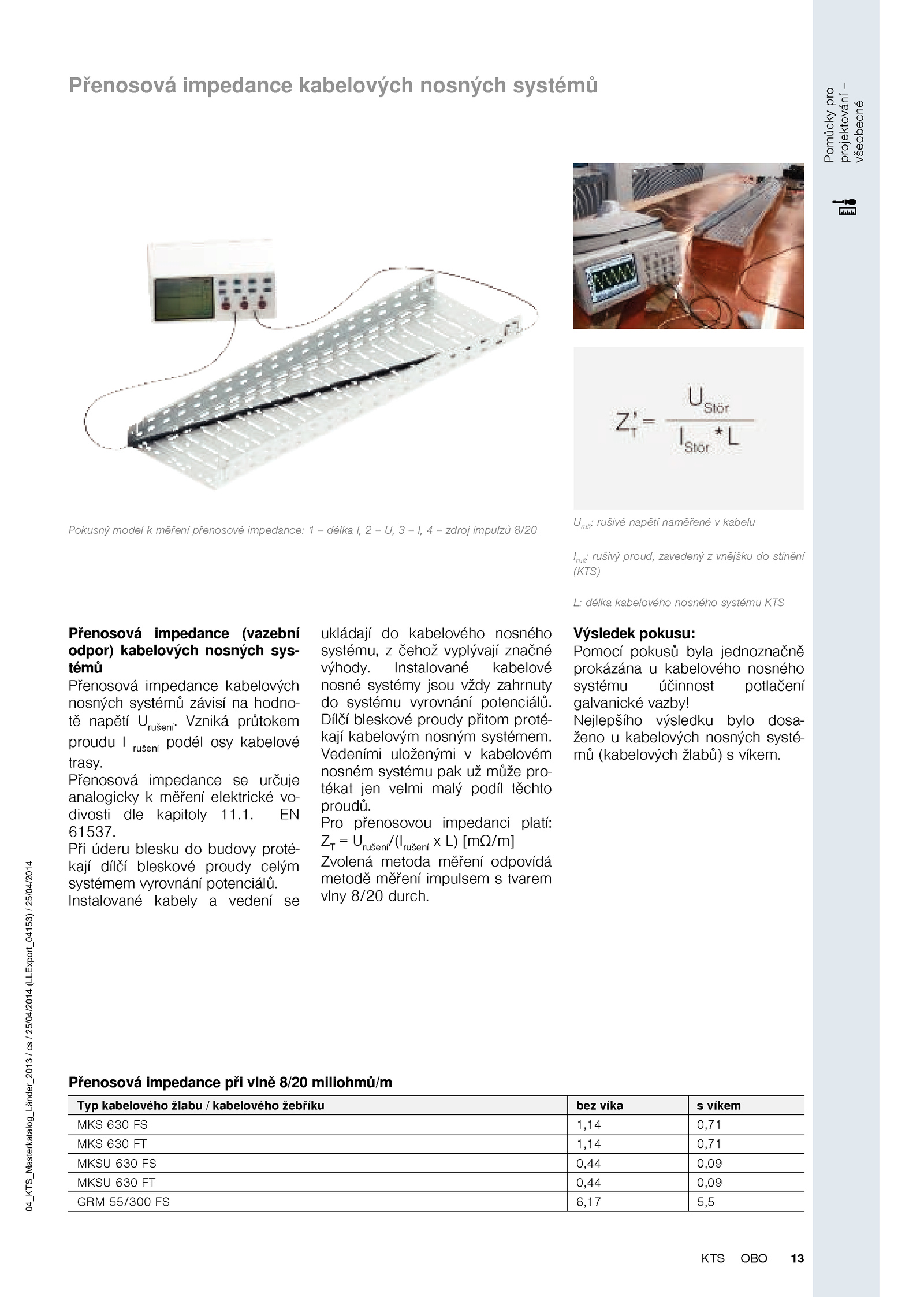

Vedeními uloženými kabelovém nosném systému pak může pro- tékat jen velmi malý podíl těchto proudů. Pro přenosovou impedanci platí: ZT Urušení/(Irušení [mΩ/m] Zvolená metoda měření odpovídá metodě měření impulsem tvarem vlny 8/20 durch.Pomůckypro projektování– všeobecné 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 13OBOKTS Přenosová impedance kabelových nosných systémů Pokusný model měření přenosové impedance: délka zdroj impulzů 8/20 Uruš: rušivé napětí naměřené kabelu Iruš: rušivý proud, zavedený vnějšku stínění (KTS) L: délka kabelového nosného systému KTS Přenosová impedance (vazební odpor) kabelových nosných sys- témů Přenosová impedance kabelových nosných systémů závisí hodno- tě napětí Urušení. Instalované kabely vedení se ukládají kabelového nosného systému, čehož vyplývají značné výhody. Při úderu blesku budovy proté- kají dílčí bleskové proudy celým systémem vyrovnání potenciálů. Přenosová impedance určuje analogicky měření elektrické vo- divosti dle kapitoly 11. Instalované kabelové nosné systémy jsou vždy zahrnuty do systému vyrovnání potenciálů. Dílčí bleskové proudy přitom proté- kají kabelovým nosným systémem. Výsledek pokusu: Pomocí pokusů byla jednoznačně prokázána kabelového nosného systému účinnost potlačení galvanické vazby! Nejlepšího výsledku bylo dosa- ženo kabelových nosných systé- mů (kabelových žlabů) víkem. Vzniká průtokem proudu rušení  podél osy kabelové trasy.1. Přenosová impedance při vlně 8/20 miliohmů/m Typ kabelového žlabu kabelového žebříku bez víka víkem MKS 630 1,14 0,71 MKS 630 1,14 0,71 MKSU 630 0,44 0,09 MKSU 630 0,44 0,09 GRM 55/300 6,17 5,5 .  EN 61537
