Pomůcka pro projektování. Montážní systémy. Upevňovací systémy. Systémy kabelových žlabů. Systémy kabelových žlabů, pochozí. Systémy mřížových žlabů. Systémy kabelových žebříků. Systémy pro velká rozpětí. Systémy stoupacích žebříků. Systémy nosičů svítidel. Stavebnicové systémy. Systémy z ušlechtilé nerezové oceli V2A. Systémy z ušlechtilé nerezové oceli V4A ...

Vydal: OBO BETTERMANN s. r. o.

Strana 50 z 494







Poznámky redaktora

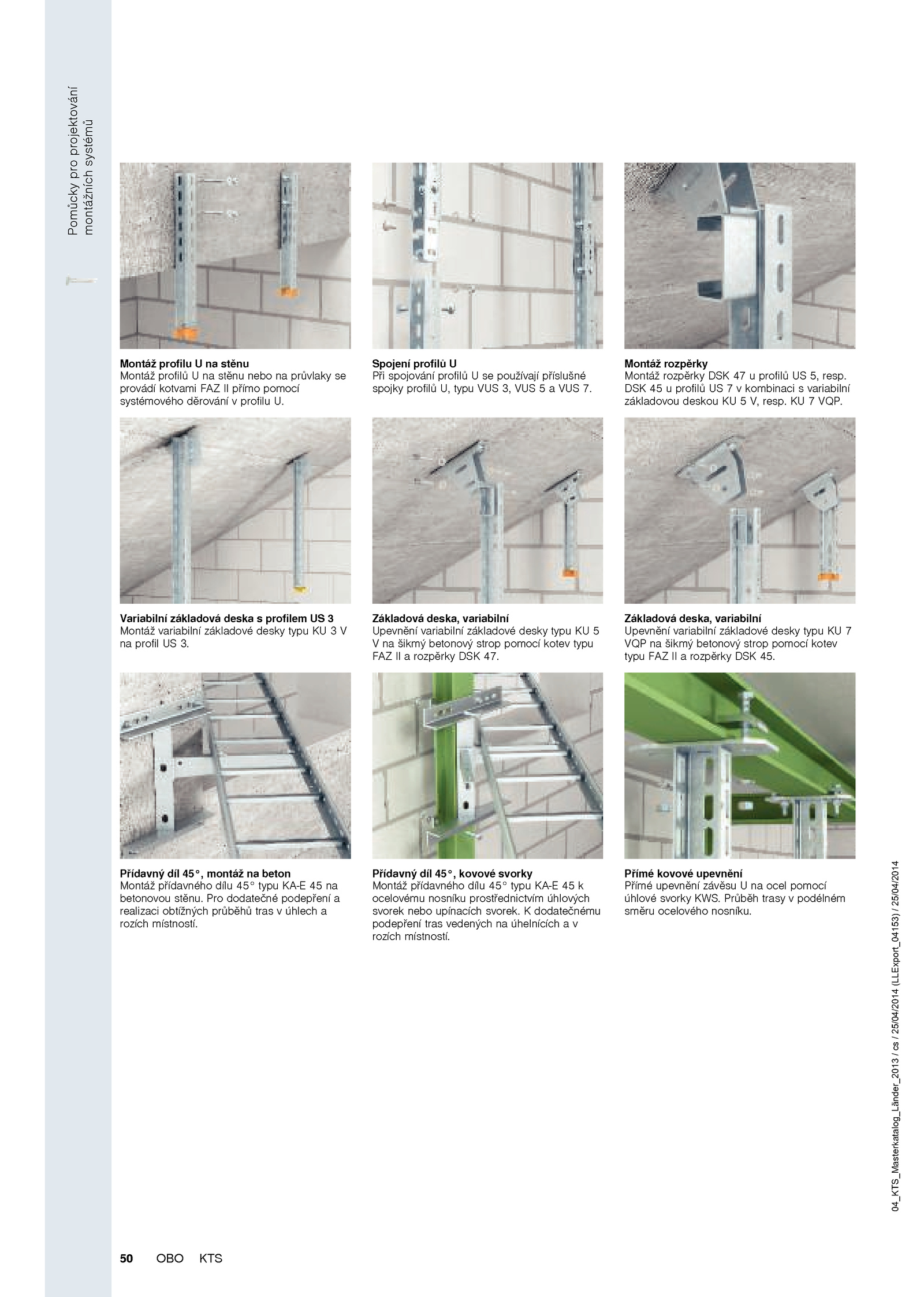

Pomůckyproprojektování montážníchsystémů 50 OBO KTS 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 Montáž profilu stěnu Montáž profilů stěnu nebo průvlaky se provádí kotvami FAZ přímo pomocí systémového děrování profilu U. Základová deska, variabilní Upevnění variabilní základové desky typu 5 V šikmý betonový strop pomocí kotev typu FAZ rozpěrky DSK 47. DSK profilů kombinaci variabilní základovou deskou resp. VQP. Variabilní základová deska profilem 3 Montáž variabilní základové desky typu V na profil 3. Přídavný díl 45°, kovové svorky Montáž přídavného dílu 45° typu KA-E k ocelovému nosníku prostřednictvím úhlových svorek nebo upínacích svorek. Spojení profilů U Při spojování profilů používají příslušné spojky profilů typu VUS VUS VUS 7. Základová deska, variabilní Upevnění variabilní základové desky typu 7 VQP šikmý betonový strop pomocí kotev typu FAZ rozpěrky DSK 45. dodatečnému podepření tras vedených úhelnících v rozích místností. Pro dodatečné podepření a realizaci obtížných průběhů tras úhlech a rozích místností. Přímé kovové upevnění Přímé upevnění závěsu ocel pomocí úhlové svorky KWS. Přídavný díl 45°, montáž beton Montáž přídavného dílu 45° typu KA-E na betonovou stěnu. Montáž rozpěrky Montáž rozpěrky DSK profilů resp. Průběh trasy podélném směru ocelového nosníku.
