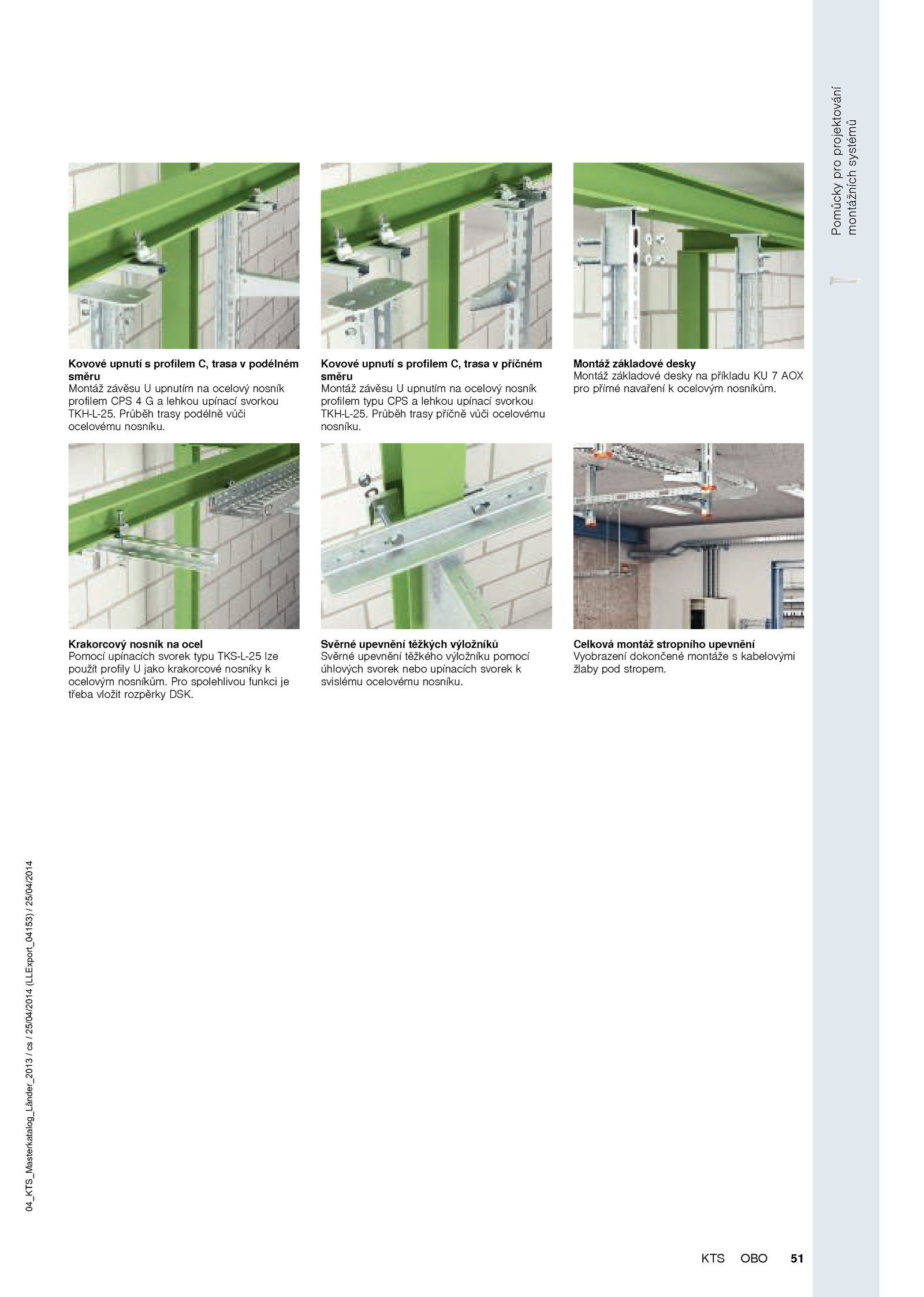

Krakorcový nosník ocel Pomocí upínacích svorek typu TKS-L-25 lze použít profily jako krakorcové nosníky k ocelovým nosníkům. Svěrné upevnění těžkých výložníků Svěrné upevnění těžkého výložníku pomocí úhlových svorek nebo upínacích svorek k svislému ocelovému nosníku.Pomůckyproprojektování montážníchsystémů 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 51OBOKTS Kovové upnutí profilem trasa podélném směru Montáž závěsu upnutím ocelový nosník profilem CPS lehkou upínací svorkou TKH-L-25. Kovové upnutí profilem trasa příčném směru Montáž závěsu upnutím ocelový nosník profilem typu CPS lehkou upínací svorkou TKH-L-25. Celková montáž stropního upevnění Vyobrazení dokončené montáže s kabelovými žlaby pod stropem. Montáž základové desky Montáž základové desky příkladu AOX pro přímé navaření ocelovým nosníkům. Pro spolehlivou funkci je třeba vložit rozpěrky DSK. Průběh trasy podélně vůči ocelovému nosníku. Průběh trasy příčně vůči ocelovému nosníku.
