Pomůcka pro projektování. Montážní systémy. Upevňovací systémy. Systémy kabelových žlabů. Systémy kabelových žlabů, pochozí. Systémy mřížových žlabů. Systémy kabelových žebříků. Systémy pro velká rozpětí. Systémy stoupacích žebříků. Systémy nosičů svítidel. Stavebnicové systémy. Systémy z ušlechtilé nerezové oceli V2A. Systémy z ušlechtilé nerezové oceli V4A ...

Vydal: OBO BETTERMANN s. r. o.

Strana 110 z 494

Zobrazení indexu knihy

Jak získat tento dokument?

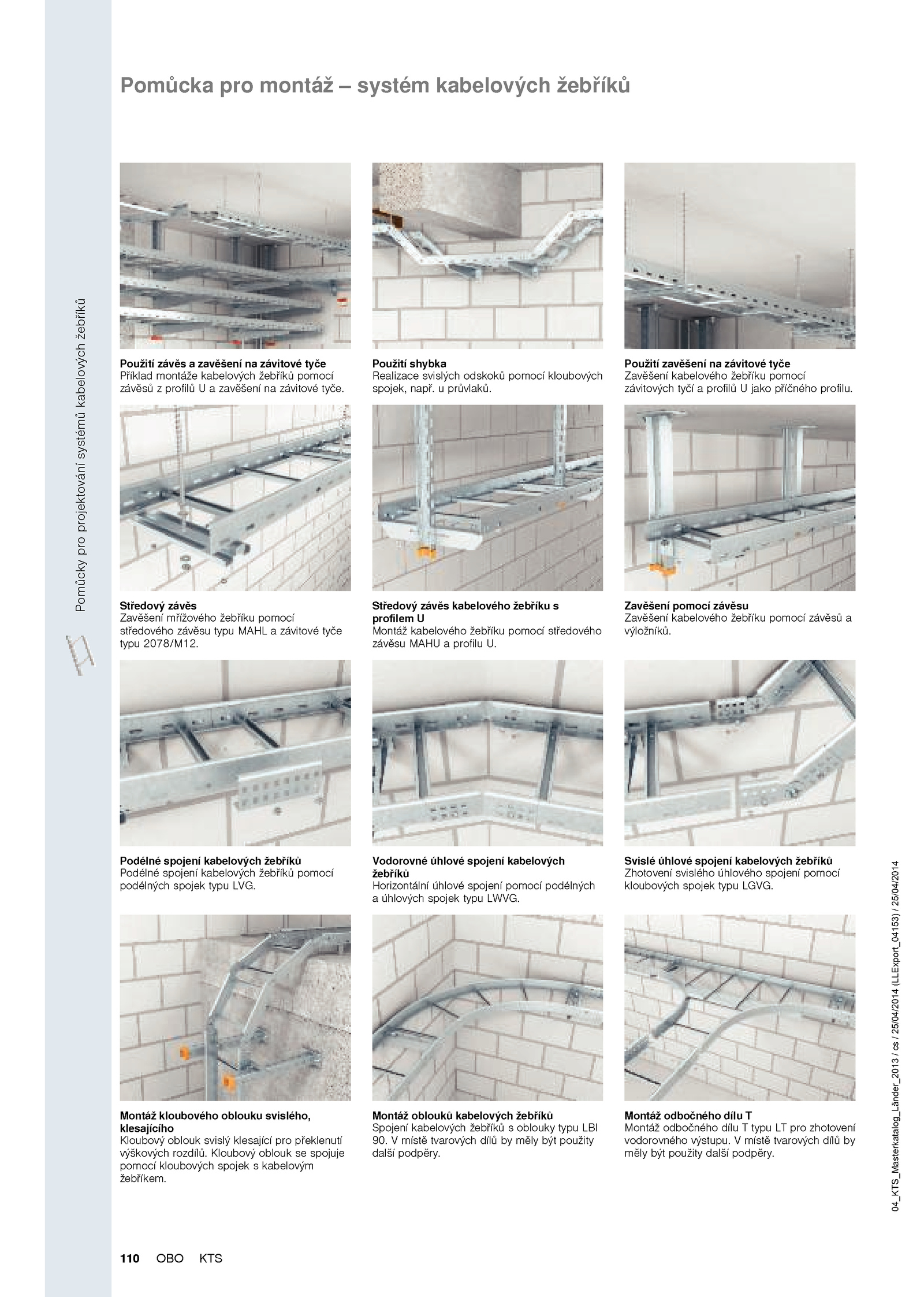

Poznámky redaktora
