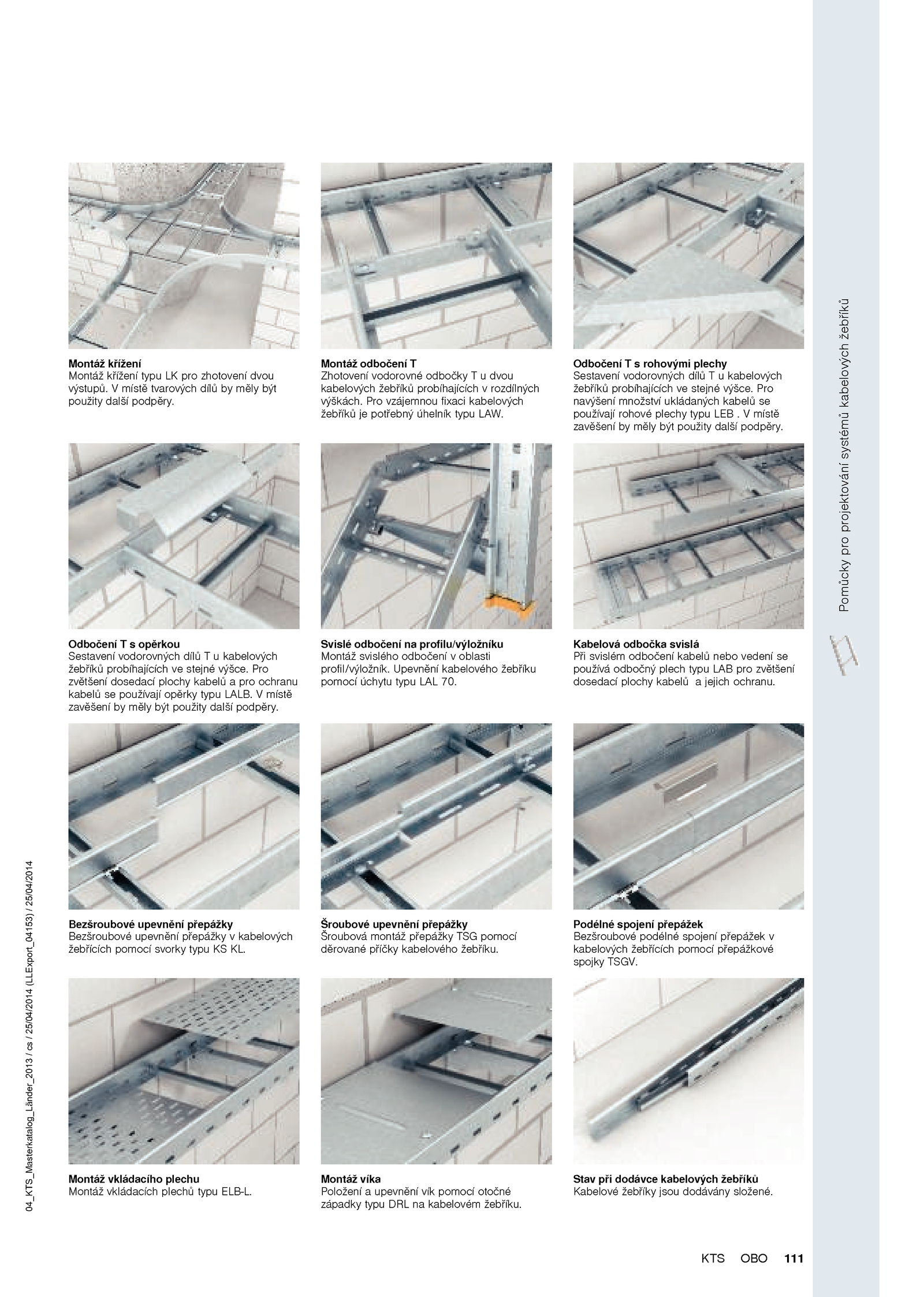

Kabelová odbočka svislá Při svislém odbočení kabelů nebo vedení se používá odbočný plech typu LAB pro zvětšení dosedací plochy kabelů jejich ochranu. Montáž víka Položení upevnění vík pomocí otočné západky typu DRL kabelovém žebříku. . Montáž vkládacího plechu Montáž vkládacích plechů typu ELB-L. Podélné spojení přepážek Bezšroubové podélné spojení přepážek v kabelových žebřících pomocí přepážkové spojky TSGV. Stav při dodávce kabelových žebříků Kabelové žebříky jsou dodávány složené. místě tvarových dílů měly být použity další podpěry. Pro navýšení množství ukládaných kabelů se používají rohové plechy typu LEB místě zavěšení měly být použity další podpěry. Montáž odbočení T Zhotovení vodorovné odbočky dvou kabelových žebříků probíhajících rozdílných výškách. Pro zvětšení dosedací plochy kabelů pro ochranu kabelů používají opěrky typu LALB. Bezšroubové upevnění přepážky Bezšroubové upevnění přepážky kabelových žebřících pomocí svorky typu KL. Odbočení opěrkou Sestavení vodorovných dílů kabelových žebříků probíhajících stejné výšce. Svislé odbočení profilu/výložníku Montáž svislého odbočení oblasti profil/výložník. Šroubové upevnění přepážky Šroubová montáž přepážky TSG pomocí děrované příčky kabelového žebříku. místě zavěšení měly být použity další podpěry. Upevnění kabelového žebříku pomocí úchytu typu LAL 70.Pomůckyproprojektovánísystémůkabelovýchžebříků 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 111OBOKTS Montáž křížení Montáž křížení typu pro zhotovení dvou výstupů. Odbočení rohovými plechy Sestavení vodorovných dílů kabelových žebříků probíhajících stejné výšce. Pro vzájemnou fixaci kabelových žebříků potřebný úhelník typu LAW
