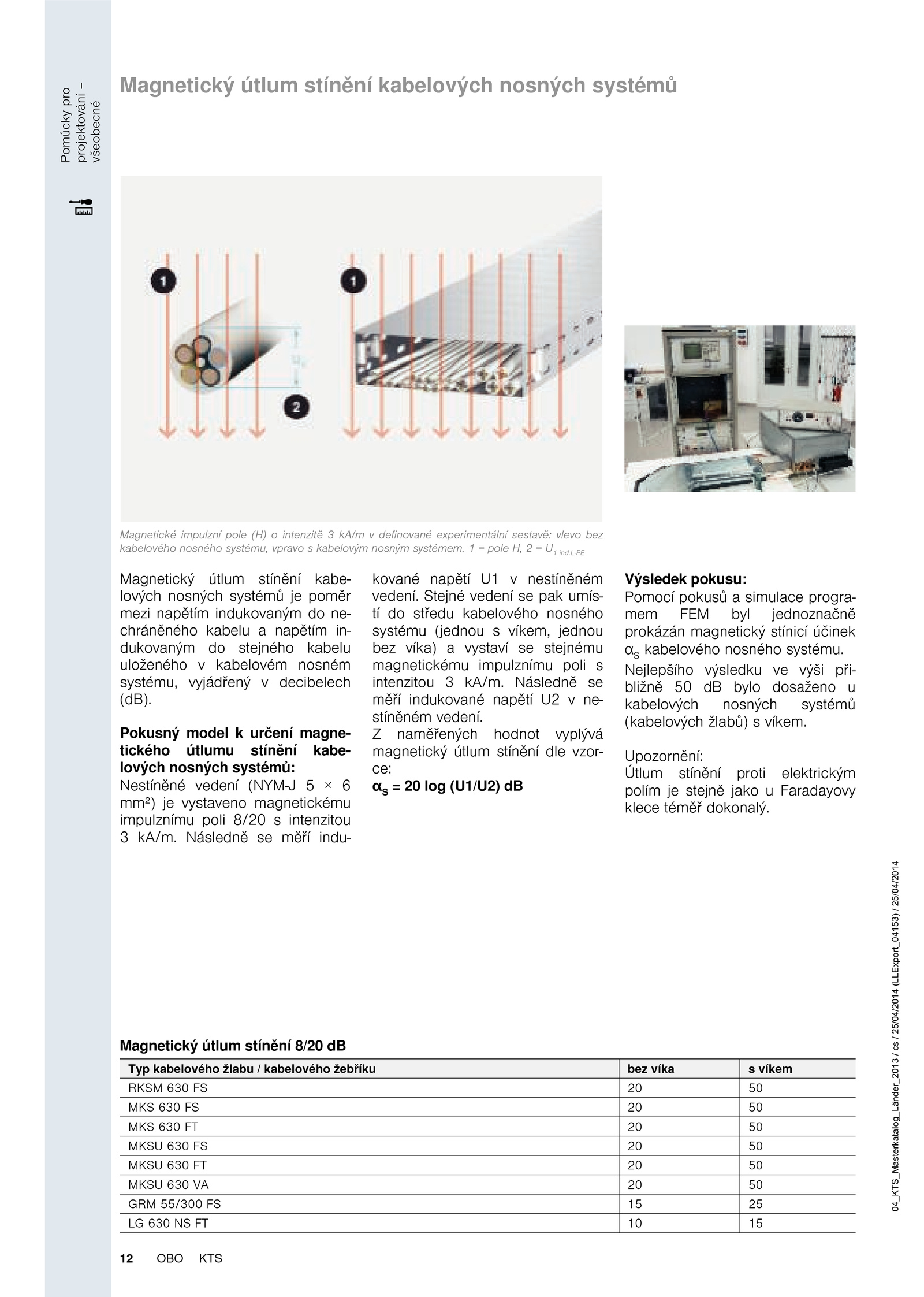

Upozornění: Útlum stínění proti elektrickým polím stejně jako Faradayovy klece téměř dokonalý.Pomůckypro projektování– všeobecné 12 OBO KTS 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 Magnetický útlum stínění kabelových nosných systémů Magnetické impulzní pole (H) intenzitě kA/m v definované experimentální sestavě: vlevo bez kabelového nosného systému, vpravo kabelovým nosným systémem. Následně se měří indukované napětí ne- stíněném vedení. Následně měří indu- kované napětí nestíněném vedení. Z naměřených hodnot vyplývá magnetický útlum stínění dle vzor- ce: αS log (U1/U2) dB Výsledek pokusu: Pomocí pokusů simulace progra- mem FEM byl jednoznačně prokázán magnetický stínicí účinek αS kabelového nosného systému. Pokusný model určení magne- tického útlumu stínění kabe- lových nosných systémů: Nestíněné vedení (NYM-J 6 mm²) vystaveno magnetickému impulznímu poli 8/20 intenzitou 3 kA/m. Magnetický útlum stínění 8/20 dB Typ kabelového žlabu kabelového žebříku bez víka víkem RKSM 630 50 MKS 630 50 MKS 630 50 MKSU 630 50 MKSU 630 50 MKSU 630 50 GRM 55/300 25 LG 630 15 . = pole ind. Nejlepšího výsledku výši při- bližně bylo dosaženo u kabelových nosných systémů (kabelových žlabů) víkem.L-PE Magnetický útlum stínění kabe- lových nosných systémů poměr mezi napětím indukovaným ne- chráněného kabelu napětím in- dukovaným stejného kabelu uloženého kabelovém nosném systému, vyjádřený decibelech (dB). Stejné vedení pak umís- tí středu kabelového nosného systému (jednou víkem, jednou bez víka) vystaví stejnému magnetickému impulznímu poli s intenzitou kA/m
