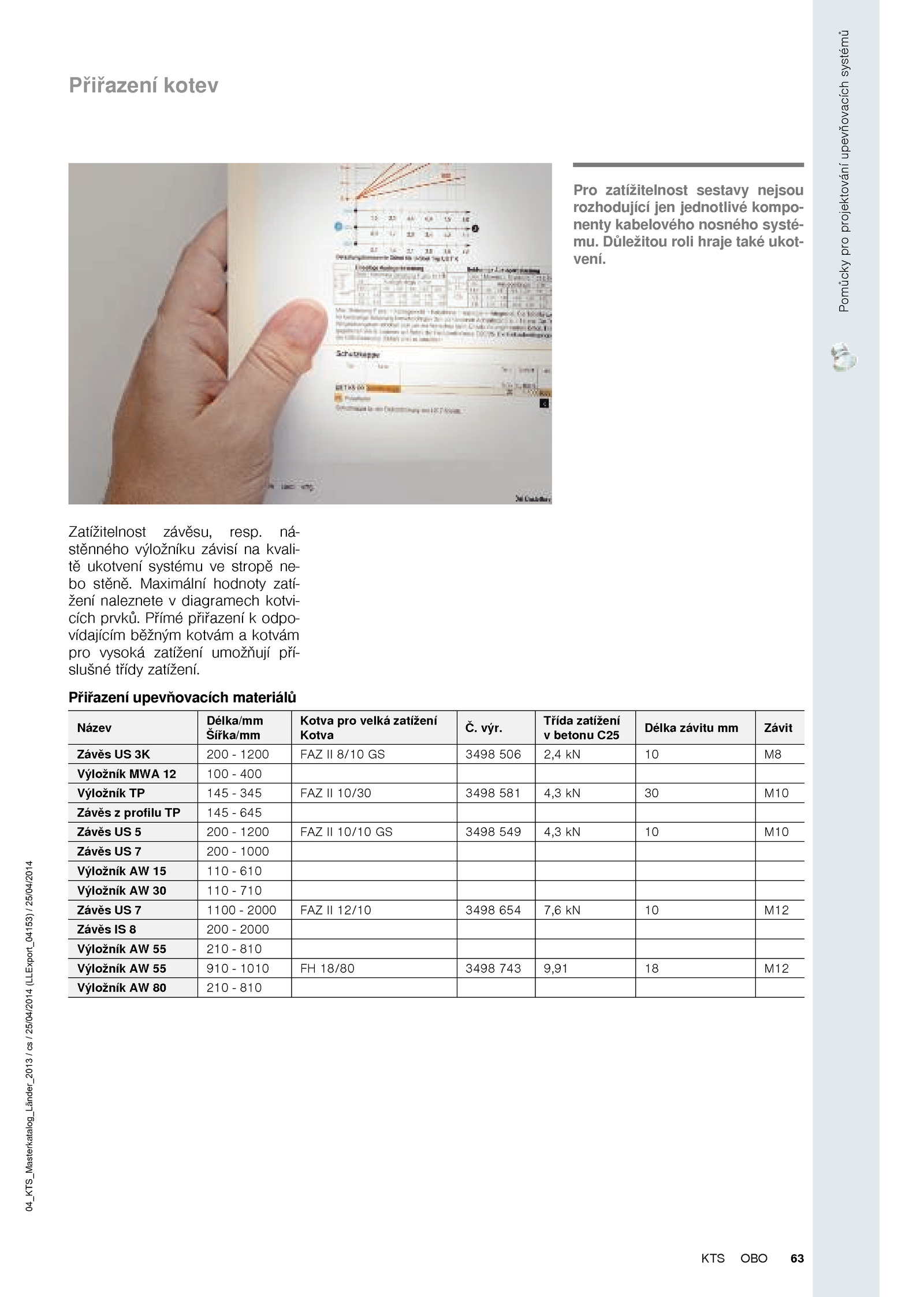

Maximální hodnoty zatí- žení naleznete diagramech kotvi- cích prvků. Důležitou roli hraje také ukot- vení.Pomůckyproprojektováníupevňovacíchsystémů 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 63OBOKTS Přiřazení kotev Pro zatížitelnost sestavy nejsou rozhodující jen jednotlivé kompo- nenty kabelového nosného systé- mu. Zatížitelnost závěsu, resp. výr. ná- stěnného výložníku závisí kvali- tě ukotvení systému stropě ne- bo stěně. Třída zatížení v betonu C25 Délka závitu Závit Závěs 200 1200 FAZ 8/10 3498 506 2,4 M8 Výložník MWA 100 400 Výložník 145 345 FAZ 10/30 3498 581 4,3 M10 Závěs profilu 145 645 Závěs 200 1200 FAZ 10/10 3498 549 4,3 M10 Závěs 200 1000 Výložník 110 610 Výložník 110 710 Závěs 1100 2000 FAZ 12/10 3498 654 7,6 M12 Závěs 200 2000 Výložník 210 810 Výložník 910 1010 18/80 3498 743 9,91 M12 Výložník 210 810. Přímé přiřazení odpo- vídajícím běžným kotvám kotvám pro vysoká zatížení umožňují pří- slušné třídy zatížení. Přiřazení upevňovacích materiálů Název Délka/mm Šířka/mm Kotva pro velká zatížení Kotva Č
