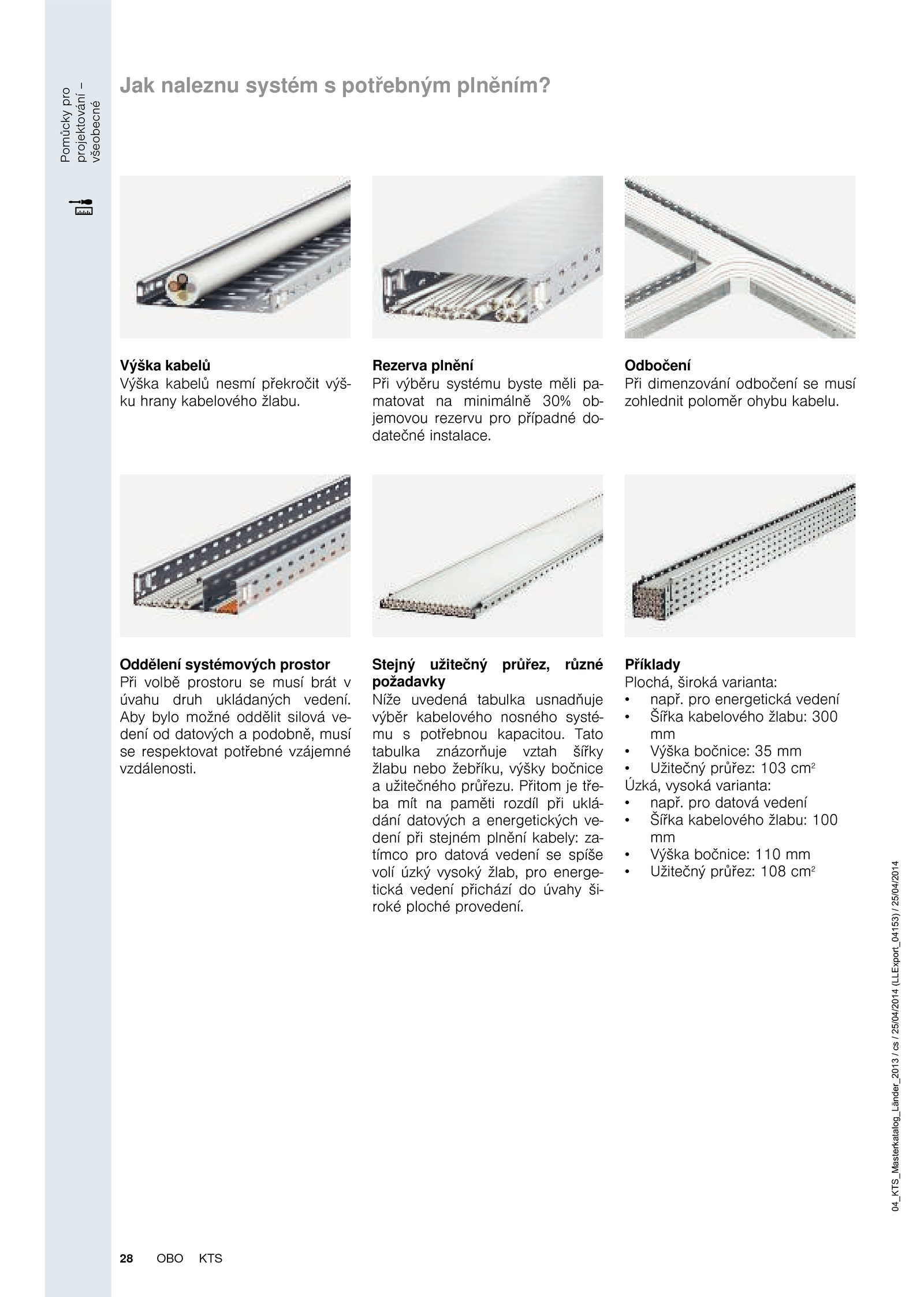

Oddělení systémových prostor Při volbě prostoru musí brát v úvahu druh ukládaných vedení. pro energetická vedení • Šířka kabelového žlabu: 300 mm • Výška bočnice: mm • Užitečný průřez: 103 cm2 Úzká, vysoká varianta: • např. Odbočení Při dimenzování odbočení musí zohlednit poloměr ohybu kabelu. Stejný užitečný průřez, různé požadavky Níže uvedená tabulka usnadňuje výběr kabelového nosného systé- mu potřebnou kapacitou. Přitom tře- ba mít paměti rozdíl při uklá- dání datových energetických ve- dení při stejném plnění kabely: za- tímco pro datová vedení spíše volí úzký vysoký žlab, pro energe- tická vedení přichází úvahy ši- roké ploché provedení. Příklady Plochá, široká varianta: • např. pro datová vedení • Šířka kabelového žlabu: 100 mm • Výška bočnice: 110 mm • Užitečný průřez: 108 cm2 . Aby bylo možné oddělit silová ve- dení datových podobně, musí se respektovat potřebné vzájemné vzdálenosti. Tato tabulka znázorňuje vztah šířky žlabu nebo žebříku, výšky bočnice a užitečného průřezu.Pomůckypro projektování– všeobecné 28 OBO KTS 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 Jak naleznu systém potřebným plněním? Výška kabelů Výška kabelů nesmí překročit výš- ku hrany kabelového žlabu. Rezerva plnění Při výběru systému byste měli pa- matovat minimálně 30% ob- jemovou rezervu pro případné do- datečné instalace
