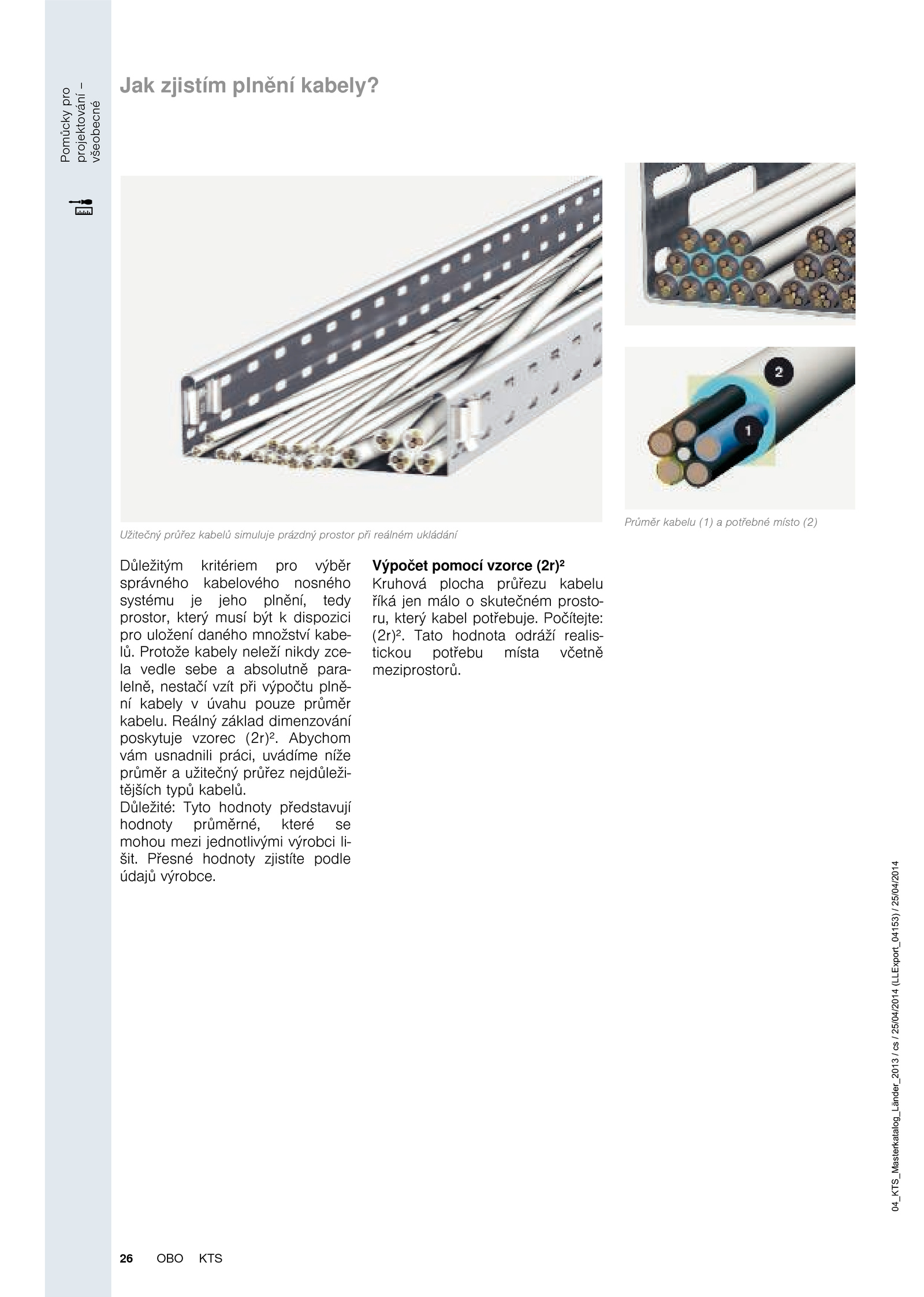

Výpočet pomocí vzorce (2r)² Kruhová plocha průřezu kabelu říká jen málo skutečném prosto- ru, který kabel potřebuje.Pomůckypro projektování– všeobecné 26 OBO KTS 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 Jak zjistím plnění kabely? Užitečný průřez kabelů simuluje prázdný prostor při reálném ukládání Průměr kabelu (1) potřebné místo (2) Důležitým kritériem pro výběr správného kabelového nosného systému jeho plnění, tedy prostor, který musí být dispozici pro uložení daného množství kabe- lů. Počítejte: (2r)². Důležité: Tyto hodnoty představují hodnoty průměrné, které se mohou mezi jednotlivými výrobci li- šit. Reálný základ dimenzování poskytuje vzorec (2r)². Protože kabely neleží nikdy zce- la vedle sebe absolutně para- lelně, nestačí vzít při výpočtu plně- ní kabely úvahu pouze průměr kabelu. Abychom vám usnadnili práci, uvádíme níže průměr užitečný průřez nejdůleži- tějších typů kabelů. Přesné hodnoty zjistíte podle údajů výrobce. . Tato hodnota odráží realis- tickou potřebu místa včetně meziprostorů
