Práce se zabývá problematikou jednotlivých výrobních procesů kabelů, které jsou v současnosti uplatňovány a jejich hodnocením. Práce je rozdělena do tří částí, ve kterých jsou jednotlivé procesy přiblíženy. První část je zaměřená na označování kabelů, historicky z pohledu národního označování až po současný stav dle harmonizované normy ČSN 34 7409 (HD 361.S3). Druhá část je zaměřena na výrobní operace duší kabelů, je zde popsána výroba elektrovodných jader, druhy a jejich použití. Přibližuji zde princip lanování a způsob ochrany žil v případě požáru a následný proces izolace. Poslední část práce je orientována na výrobu plášťů kabelů, pojednává o způsobech ochrany kabelu stíněním a popisuje ochranné pancíře. Také rozvíjí problematiku extruze, která navazuje na proces izolování.
Výrobní procesy kabelovém průmyslu Lukáš Jaura 2013
9

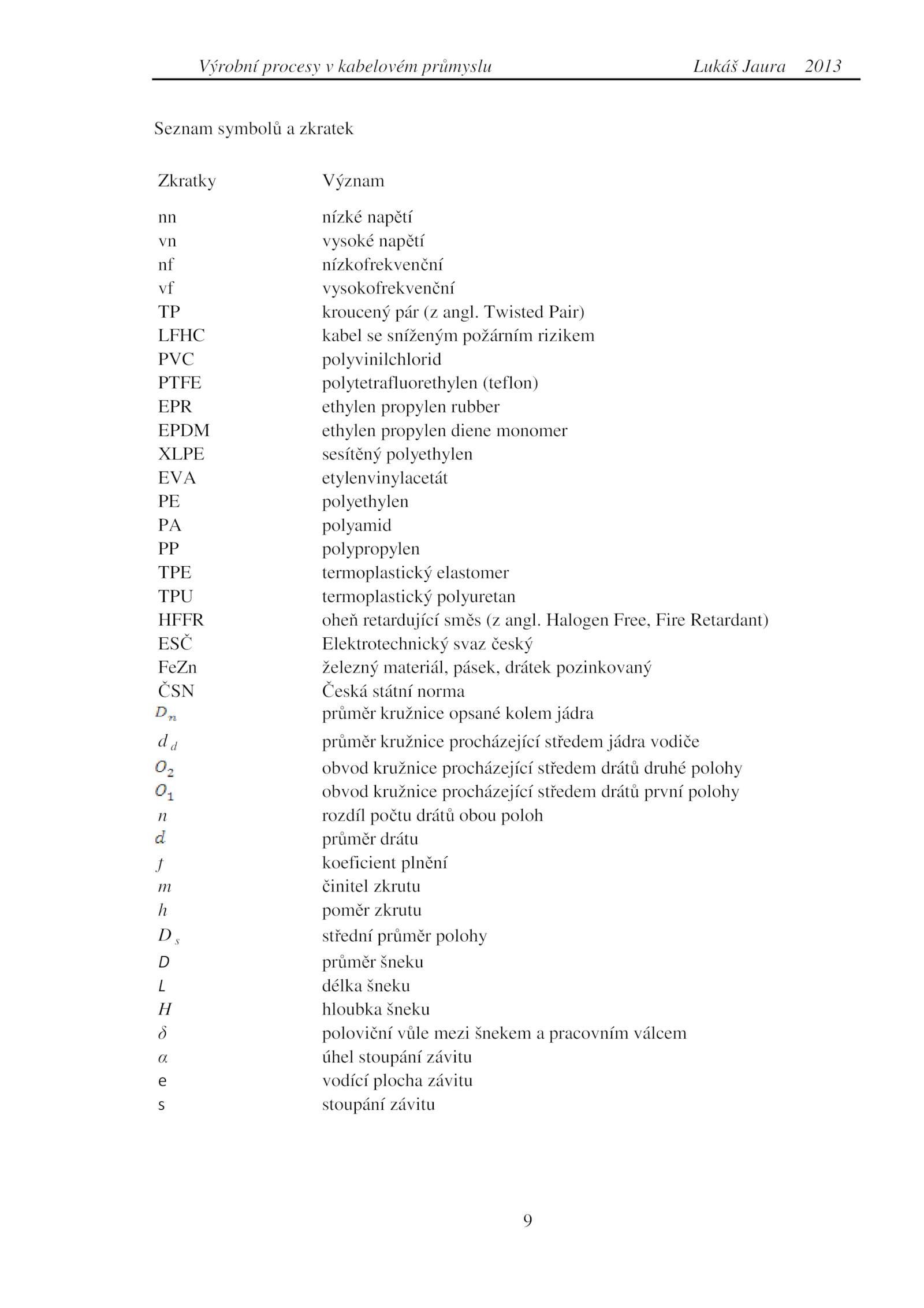

Seznam symbolů zkratek
Zkratky Význam
nn nízké napětí
vn vysoké napětí
nf nízkofrekvenční
vf vysokofrekvenční
TP kroucený pár angl. Halogen Free, Fire Retardant)
ESČ Elektrotechnický svaz český
FeZn železný materiál, pásek, drátek pozinkovaný
ČSN Česká státní norma
průměr kružnice opsané kolem jádra
d průměr kružnice procházející středem jádra vodiče
obvod kružnice procházející středem drátů druhé polohy
obvod kružnice procházející středem drátů první polohy
n rozdíl počtu drátů obou poloh
průměr drátu
f koeficient plnění
m činitel zkrutu
h poměr zkrutu
D střední průměr polohy
D průměr šneku
L délka šneku
H hloubka šneku
δ poloviční vůle mezi šnekem pracovním válcem
α úhel stoupání závitu
e vodící plocha závitu
s stoupání závitu
. Twisted Pair)
LFHC kabel sníženým požárním rizikem
PVC polyvinilchlorid
PTFE polytetrafluorethylen (teflon)
EPR ethylen propylen rubber
EPDM ethylen propylen diene monomer
XLPE sesítěný polyethylen
EVA etylenvinylacetát
PE polyethylen
PA polyamid
PP polypropylen
TPE termoplastický elastomer
TPU termoplastický polyuretan
HFFR oheň retardující směs angl
