Práce se zabývá problematikou jednotlivých výrobních procesů kabelů, které jsou v současnosti uplatňovány a jejich hodnocením. Práce je rozdělena do tří částí, ve kterých jsou jednotlivé procesy přiblíženy. První část je zaměřená na označování kabelů, historicky z pohledu národního označování až po současný stav dle harmonizované normy ČSN 34 7409 (HD 361.S3). Druhá část je zaměřena na výrobní operace duší kabelů, je zde popsána výroba elektrovodných jader, druhy a jejich použití. Přibližuji zde princip lanování a způsob ochrany žil v případě požáru a následný proces izolace. Poslední část práce je orientována na výrobu plášťů kabelů, pojednává o způsobech ochrany kabelu stíněním a popisuje ochranné pancíře. Také rozvíjí problematiku extruze, která navazuje na proces izolování.
Takové kabely vyrábí podle
harmonizovaných norem bez ohledu zemi původu (např. Jako příklad
uvádím kabel označený kódem H03VVH2 F2x0,5. Opět nutné rozpoznat, pro jaký účel byl kabel
vyroben.
harmonizované vodiče kabely, které mají identické značení. H07- H07ZZ-K atd. Celosvětově používají tzv.).
.Výrobní procesy kabelovém průmyslu Lukáš Jaura 2013
13

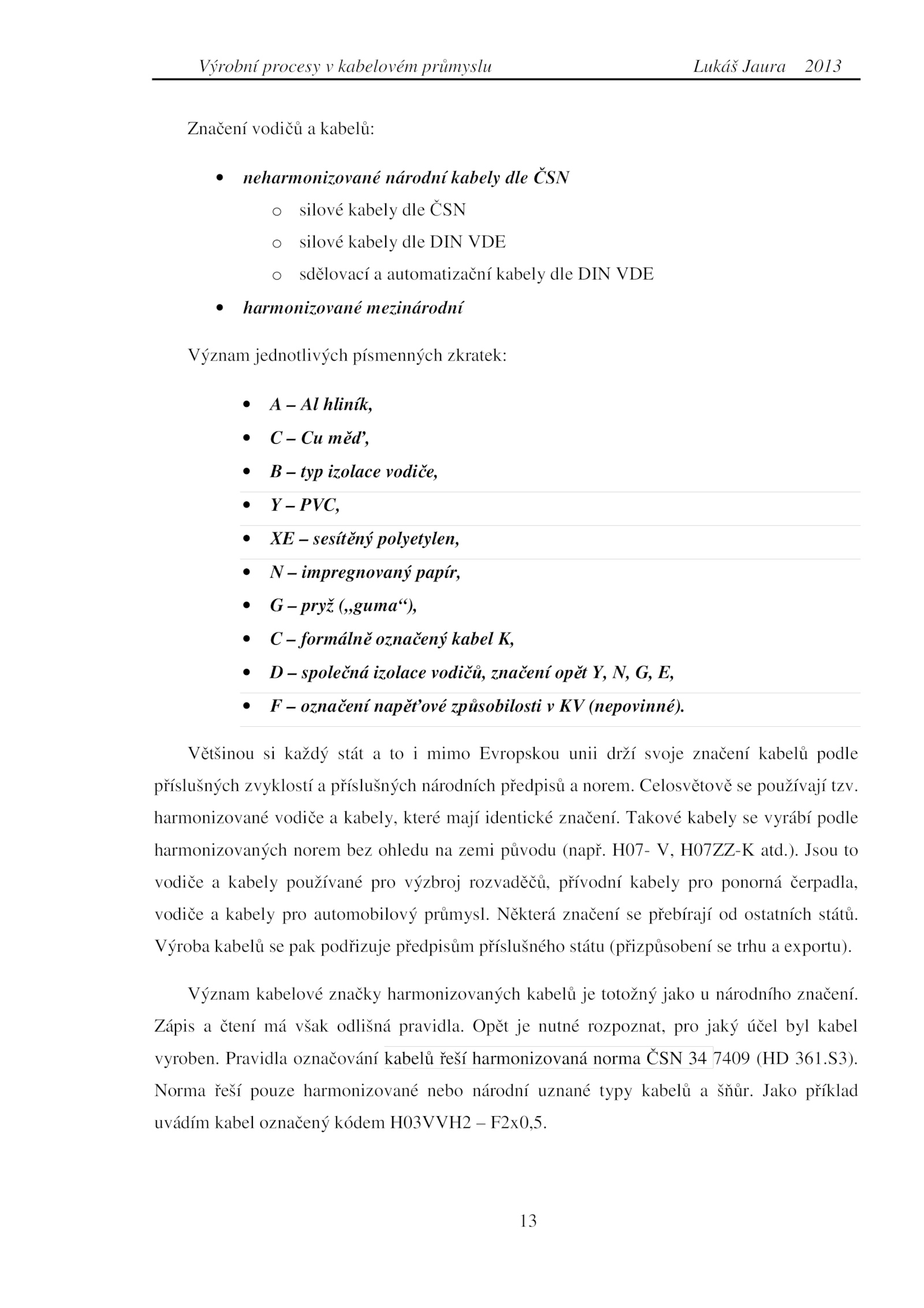

Značení vodičů kabelů:
• neharmonizované národní kabely dle ČSN
o silové kabely dle ČSN
o silové kabely dle DIN VDE
o sdělovací automatizační kabely dle DIN VDE
• harmonizované mezinárodní
Význam jednotlivých písmenných zkratek:
• hliník,
• měď,
• typ izolace vodiče,
• PVC,
• sesítěný polyetylen,
• impregnovaný papír,
• pryž („guma“),
• formálně označený kabel K,
• společná izolace vodičů, značení opět E,
• označení napěťové způsobilosti (nepovinné).
Výroba kabelů pak podřizuje předpisům příslušného státu (přizpůsobení trhu exportu). Jsou to
vodiče kabely používané pro výzbroj rozvaděčů, přívodní kabely pro ponorná čerpadla,
vodiče kabely pro automobilový průmysl.S3). Některá značení přebírají ostatních států. Pravidla označování kabelů řeší harmonizovaná norma ČSN 7409 (HD 361.
Norma řeší pouze harmonizované nebo národní uznané typy kabelů šňůr.
Význam kabelové značky harmonizovaných kabelů totožný jako národního značení.
Většinou každý stát mimo Evropskou unii drží svoje značení kabelů podle
příslušných zvyklostí příslušných národních předpisů norem.
Zápis čtení však odlišná pravidla
