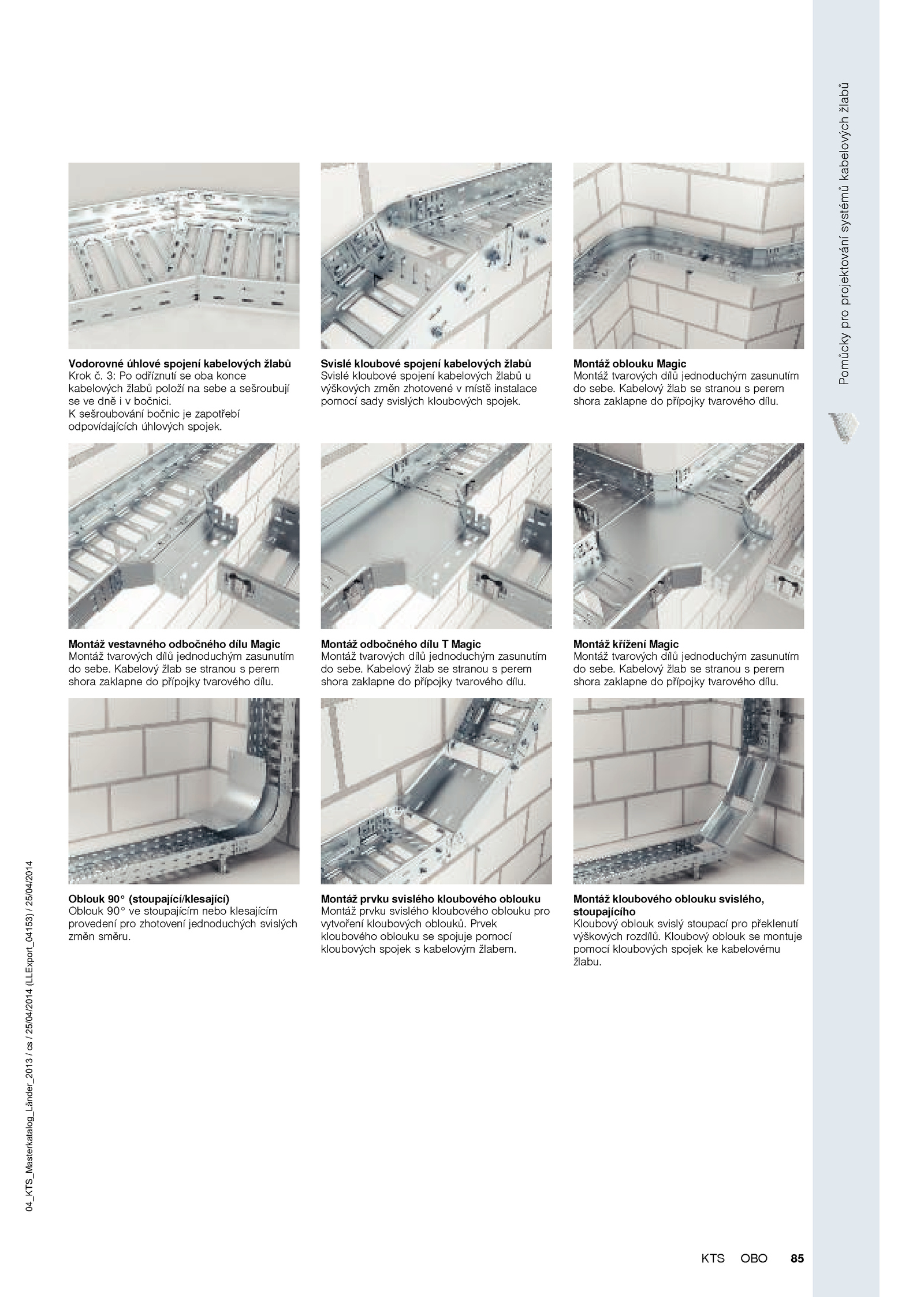

Pomůckyproprojektovánísystémůkabelovýchžlabů 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 85OBOKTS Vodorovné úhlové spojení kabelových žlabů Krok odříznutí oba konce kabelových žlabů položí sebe sešroubují se dně bočnici. Kabelový žlab stranou perem shora zaklapne přípojky tvarového dílu. Montáž prvku svislého kloubového oblouku Montáž prvku svislého kloubového oblouku pro vytvoření kloubových oblouků. Svislé kloubové spojení kabelových žlabů Svislé kloubové spojení kabelových žlabů u výškových změn zhotovené místě instalace pomocí sady svislých kloubových spojek. K sešroubování bočnic zapotřebí odpovídajících úhlových spojek. Kabelový žlab stranou perem shora zaklapne přípojky tvarového dílu. Montáž vestavného odbočného dílu Magic Montáž tvarových dílů jednoduchým zasunutím do sebe. Montáž odbočného dílu Magic Montáž tvarových dílů jednoduchým zasunutím do sebe. Montáž oblouku Magic Montáž tvarových dílů jednoduchým zasunutím do sebe. Kabelový žlab stranou perem shora zaklapne přípojky tvarového dílu. Montáž kloubového oblouku svislého, stoupajícího Kloubový oblouk svislý stoupací pro překlenutí výškových rozdílů. . Kabelový žlab stranou perem shora zaklapne přípojky tvarového dílu. Montáž křížení Magic Montáž tvarových dílů jednoduchým zasunutím do sebe. Oblouk 90° (stoupající/klesající) Oblouk 90° stoupajícím nebo klesajícím provedení pro zhotovení jednoduchých svislých změn směru. Kloubový oblouk montuje pomocí kloubových spojek kabelovému žlabu. Prvek kloubového oblouku spojuje pomocí kloubových spojek kabelovým žlabem
