Strana 81 z 494







Poznámky redaktora

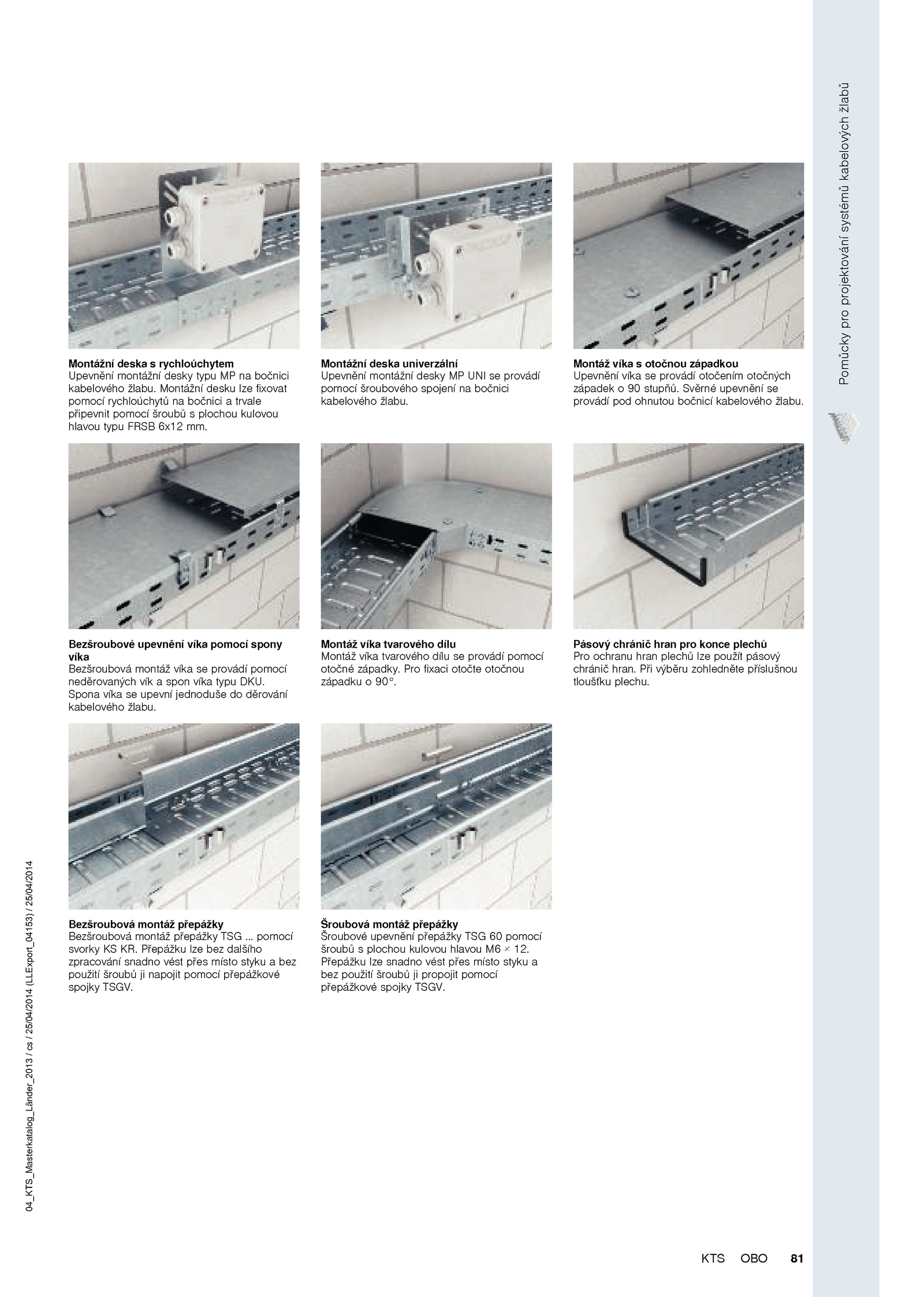

Přepážku lze snadno vést přes místo styku a bez použití šroubů propojit pomocí přepážkové spojky TSGV. Montážní deska univerzální Upevnění montážní desky UNI provádí pomocí šroubového spojení bočnici kabelového žlabu. Bezšroubové upevnění víka pomocí spony víka Bezšroubová montáž víka provádí pomocí neděrovaných vík spon víka typu DKU. Šroubová montáž přepážky Šroubové upevnění přepážky TSG pomocí šroubů plochou kulovou hlavou 12. Bezšroubová montáž přepážky Bezšroubová montáž přepážky TSG . Při výběru zohledněte příslušnou tloušťku plechu. Svěrné upevnění se provádí pod ohnutou bočnicí kabelového žlabu. Montáž víka otočnou západkou Upevnění víka provádí otočením otočných západek stupňů. Pásový chránič hran pro konce plechů Pro ochranu hran plechů lze použít pásový chránič hran. Přepážku lze bez dalšího zpracování snadno vést přes místo styku bez použití šroubů napojit pomocí přepážkové spojky TSGV. Spona víka upevní jednoduše děrování kabelového žlabu.Pomůckyproprojektovánísystémůkabelovýchžlabů 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 81OBOKTS Montážní deska rychloúchytem Upevnění montážní desky typu bočnici kabelového žlabu. Pro fixaci otočte otočnou západku 90°. . pomocí svorky KR.. Montážní desku lze fixovat pomocí rychloúchytů bočnici trvale připevnit pomocí šroubů plochou kulovou hlavou typu FRSB 6x12 mm. Montáž víka tvarového dílu Montáž víka tvarového dílu provádí pomocí otočné západky.
