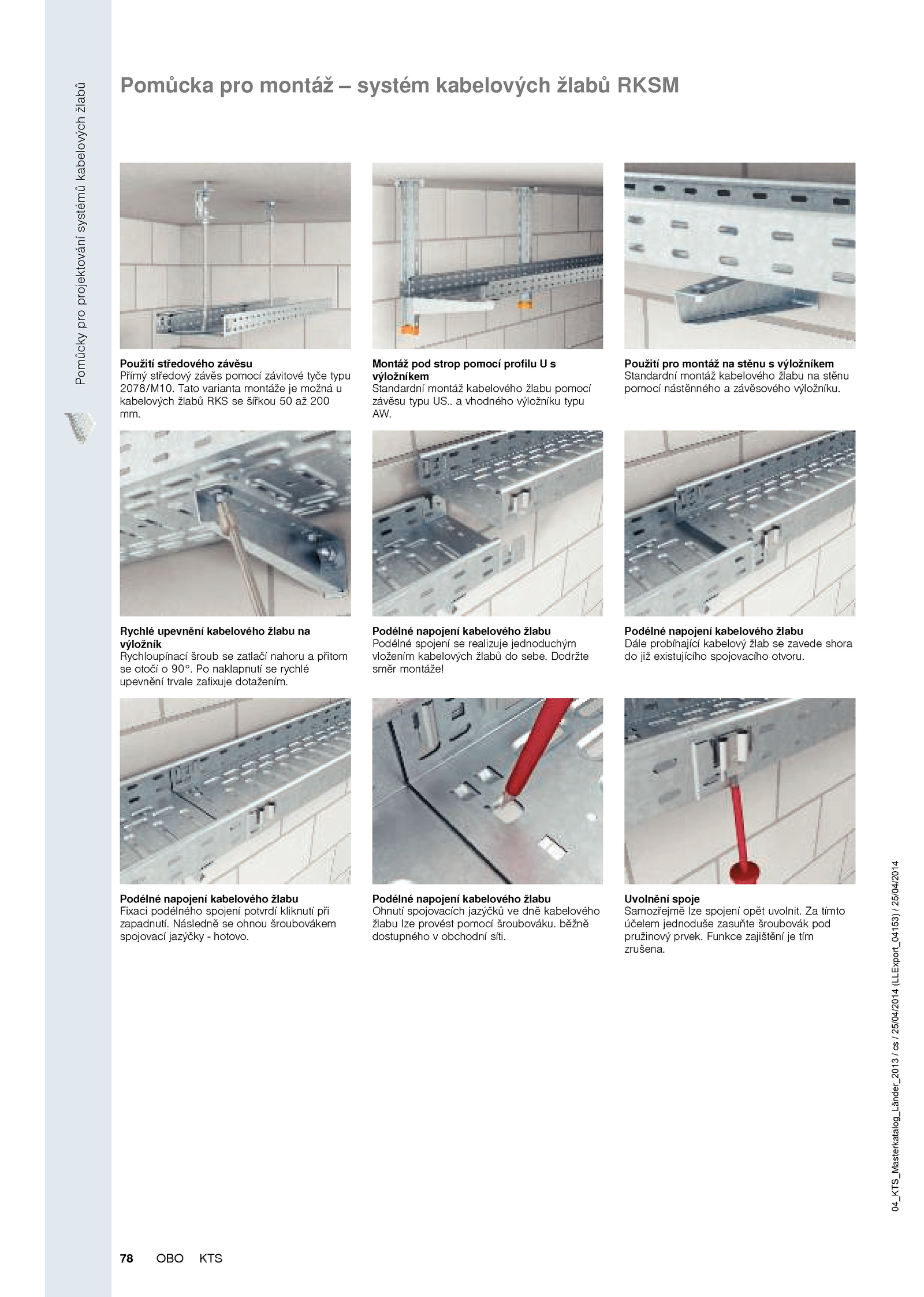

. Podélné napojení kabelového žlabu Ohnutí spojovacích jazýčků dně kabelového žlabu lze provést pomocí šroubováku. naklapnutí rychlé upevnění trvale zafixuje dotažením. Uvolnění spoje Samozřejmě lze spojení opět uvolnit. Podélné napojení kabelového žlabu Fixaci podélného spojení potvrdí kliknutí při zapadnutí. Použití pro montáž stěnu výložníkem Standardní montáž kabelového žlabu stěnu pomocí nástěnného závěsového výložníku. Funkce zajištění tím zrušena. vhodného výložníku typu AW.. tímto účelem jednoduše zasuňte šroubovák pod pružinový prvek. Montáž pod strop pomocí profilu s výložníkem Standardní montáž kabelového žlabu pomocí závěsu typu US. Následně ohnou šroubovákem spojovací jazýčky hotovo. Podélné napojení kabelového žlabu Podélné spojení realizuje jednoduchým vložením kabelových žlabů sebe. běžně dostupného obchodní síti. Dodržte směr montáže! Podélné napojení kabelového žlabu Dále probíhající kabelový žlab zavede shora do již existujícího spojovacího otvoru.Pomůckyproprojektovánísystémůkabelovýchžlabů 78 OBO KTS 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 Pomůcka pro montáž systém kabelových žlabů RKSM Použití středového závěsu Přímý středový závěs pomocí závitové tyče typu 2078/M10. Rychlé upevnění kabelového žlabu na výložník Rychloupínací šroub zatlačí nahoru přitom se otočí 90°. Tato varianta montáže možná u kabelových žlabů RKS šířkou 200 mm
