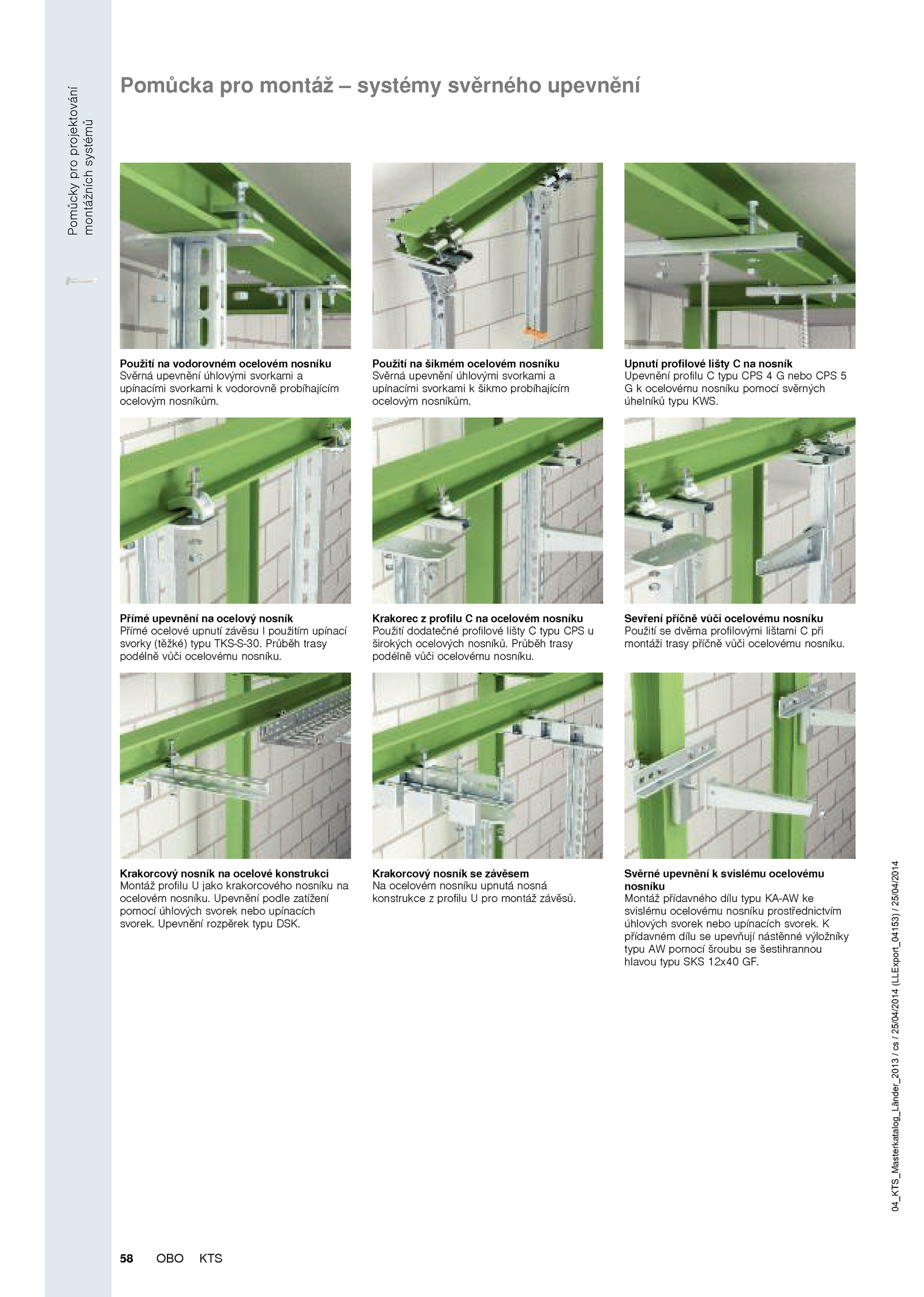

Upnutí profilové lišty nosník Upevnění profilu typu CPS nebo CPS 5 G ocelovému nosníku pomocí svěrných úhelníků typu KWS. Upevnění rozpěrek typu DSK. .Pomůckyproprojektování montážníchsystémů 58 OBO KTS 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 Pomůcka pro montáž systémy svěrného upevnění Použití vodorovném ocelovém nosníku Svěrná upevnění úhlovými svorkami a upínacími svorkami vodorovně probíhajícím ocelovým nosníkům. K přídavném dílu upevňují nástěnné výložníky typu pomocí šroubu šestihrannou hlavou typu SKS 12x40 GF. Průběh trasy podélně vůči ocelovému nosníku. Přímé upevnění ocelový nosník Přímé ocelové upnutí závěsu použitím upínací svorky (těžké) typu TKS-S-30. Průběh trasy podélně vůči ocelovému nosníku. Upevnění podle zatížení pomocí úhlových svorek nebo upínacích svorek. Krakorcový nosník ocelové konstrukci Montáž profilu jako krakorcového nosníku na ocelovém nosníku. Krakorcový nosník závěsem Na ocelovém nosníku upnutá nosná konstrukce profilu pro montáž závěsů. Krakorec profilu ocelovém nosníku Použití dodatečné profilové lišty typu CPS u širokých ocelových nosníků. Sevření příčně vůči ocelovému nosníku Použití dvěma profilovými lištami při montáži trasy příčně vůči ocelovému nosníku. Svěrné upevnění svislému ocelovému nosníku Montáž přídavného dílu typu KA-AW ke svislému ocelovému nosníku prostřednictvím úhlových svorek nebo upínacích svorek. Použití šikmém ocelovém nosníku Svěrná upevnění úhlovými svorkami a upínacími svorkami šikmo probíhajícím ocelovým nosníkům
