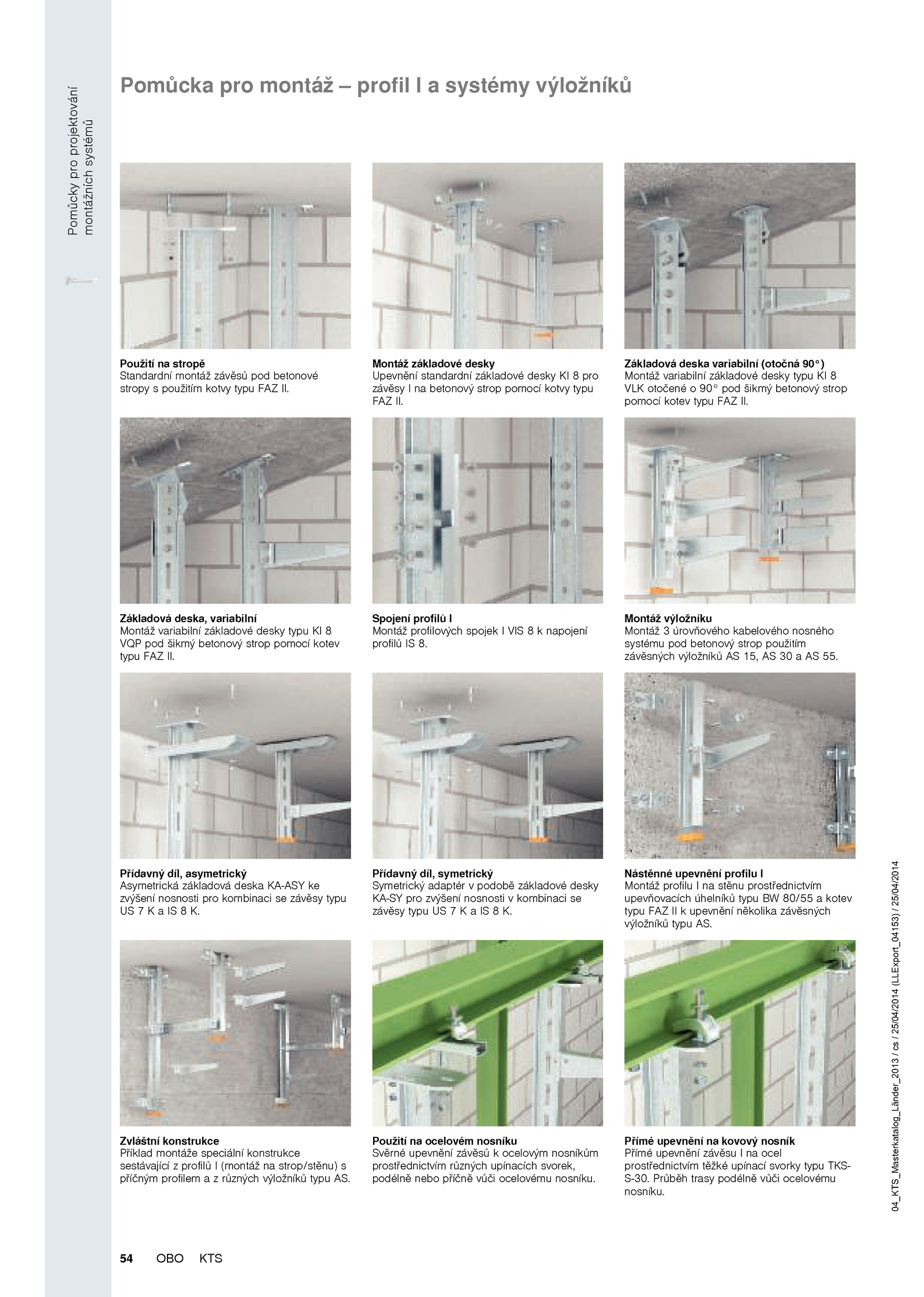

Průběh trasy podélně vůči ocelovému nosníku. Přídavný díl, asymetrický Asymetrická základová deska KA-ASY ke zvýšení nosnosti pro kombinaci závěsy typu US K. Základová deska variabilní (otočná 90°) Montáž variabilní základové desky typu 8 VLK otočené 90° pod šikmý betonový strop pomocí kotev typu FAZ II. Základová deska, variabilní Montáž variabilní základové desky typu 8 VQP pod šikmý betonový strop pomocí kotev typu FAZ II. Montáž výložníku Montáž úrovňového kabelového nosného systému pod betonový strop použitím závěsných výložníků 15, 55. Přímé upevnění kovový nosník Přímé upevnění závěsu ocel prostřednictvím těžké upínací svorky typu TKS- S-30. . Použití ocelovém nosníku Svěrné upevnění závěsů ocelovým nosníkům prostřednictvím různých upínacích svorek, podélně nebo příčně vůči ocelovému nosníku. Přídavný díl, symetrický Symetrický adaptér podobě základové desky KA-SY pro zvýšení nosnosti kombinaci se závěsy typu K. Spojení profilů I Montáž profilových spojek VIS napojení profilů 8. Zvláštní konstrukce Příklad montáže speciální konstrukce sestávající profilů (montáž strop/stěnu) s příčným profilem různých výložníků typu AS.Pomůckyproprojektování montážníchsystémů 54 OBO KTS 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 Pomůcka pro montáž profil systémy výložníků Použití stropě Standardní montáž závěsů pod betonové stropy použitím kotvy typu FAZ II. Nástěnné upevnění profilu I Montáž profilu stěnu prostřednictvím upevňovacích úhelníků typu 80/55 kotev typu FAZ upevnění několika závěsných výložníků typu AS. Montáž základové desky Upevnění standardní základové desky pro závěsy betonový strop pomocí kotvy typu FAZ II
