Jak získat tento dokument?

Poznámky redaktora

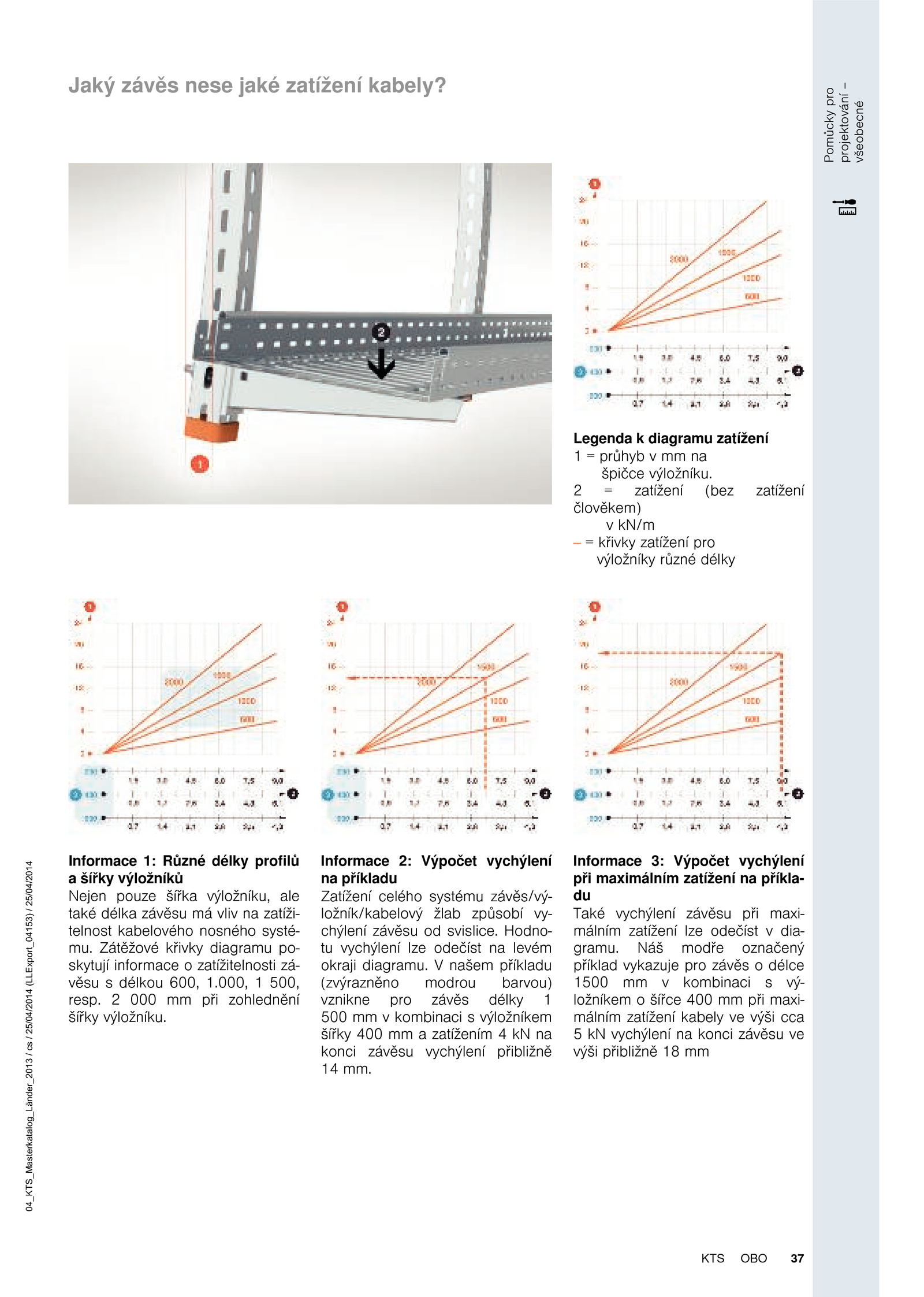

Pomůckypro projektování– všeobecné 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 37OBOKTS Jaký závěs nese jaké zatížení kabely? Legenda diagramu zatížení 1 průhyb v mm na špičce výložníku. našem příkladu (zvýrazněno modrou barvou) vznikne pro závěs délky 1 500 mm kombinaci výložníkem šířky 400 mm zatížením na konci závěsu vychýlení přibližně 14 mm. Hodno- tu vychýlení lze odečíst levém okraji diagramu. Informace Výpočet vychýlení na příkladu Zatížení celého systému závěs/vý- ložník/kabelový žlab způsobí vy- chýlení závěsu svislice. 000 při zohlednění šířky výložníku. Zátěžové křivky diagramu po- skytují informace zatížitelnosti zá- věsu délkou 600, 1.000, 1 500, resp. 2 zatížení (bez zatížení člověkem) kN/m -- = křivky zatížení pro výložníky různé délky Informace Různé délky profilů a šířky výložníků Nejen pouze šířka výložníku, ale také délka závěsu vliv zatíži- telnost kabelového nosného systé- mu. Informace Výpočet vychýlení při maximálním zatížení příkla- du Také vychýlení závěsu při maxi- málním zatížení lze odečíst dia- gramu. Náš modře označený příklad vykazuje pro závěs délce 1500 kombinaci vý- ložníkem šířce 400 mm při maxi- málním zatížení kabely výši cca 5 vychýlení konci závěsu ve výši přibližně mm
