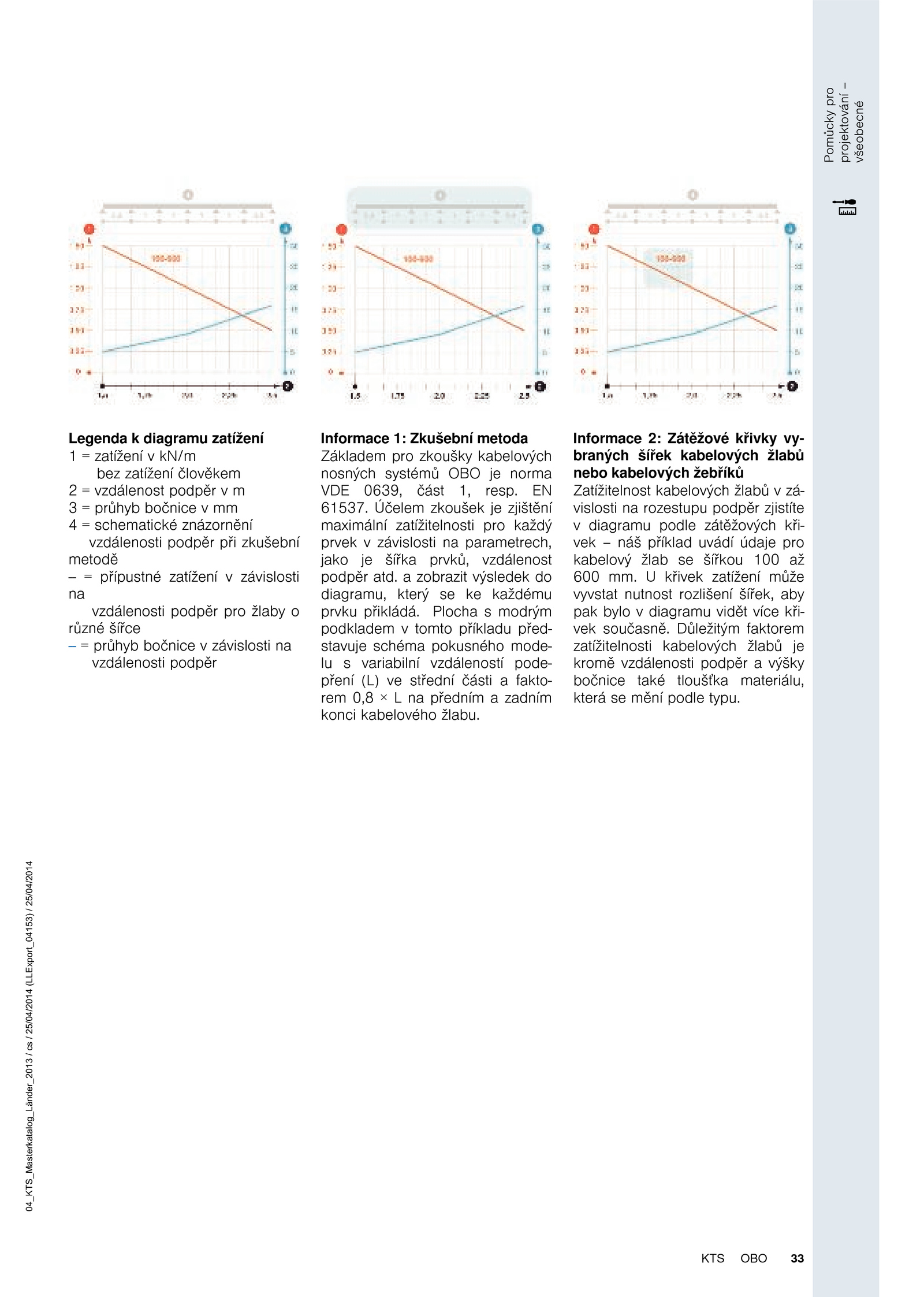

. Účelem zkoušek zjištění maximální zatížitelnosti pro každý prvek závislosti parametrech, jako šířka prvků, vzdálenost podpěr atd. Důležitým faktorem zatížitelnosti kabelových žlabů je kromě vzdálenosti podpěr výšky bočnice také tloušťka materiálu, která mění podle typu. zobrazit výsledek do diagramu, který každému prvku přikládá. Informace Zátěžové křivky vy- braných šířek kabelových žlabů nebo kabelových žebříků Zatížitelnost kabelových žlabů zá- vislosti rozestupu podpěr zjistíte v diagramu podle zátěžových kři- vek náš příklad uvádí údaje pro kabelový žlab šířkou 100 až 600 mm. křivek zatížení může vyvstat nutnost rozlišení šířek, aby pak bylo diagramu vidět více kři- vek současně.Pomůckypro projektování– všeobecné 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 33OBOKTS Legenda diagramu zatížení 1 zatížení kN/m bez zatížení člověkem 2 vzdálenost podpěr m 3 průhyb bočnice mm 4 schematické znázornění vzdálenosti podpěr při zkušební metodě -- přípustné zatížení závislosti na vzdálenosti podpěr pro žlaby o různé šířce -- průhyb bočnice závislosti na vzdálenosti podpěr Informace Zkušební metoda Základem pro zkoušky kabelových nosných systémů OBO norma VDE 0639, část resp. Plocha modrým podkladem tomto příkladu před- stavuje schéma pokusného mode- lu variabilní vzdáleností pode- pření (L) střední části fakto- rem 0,8 předním zadním konci kabelového žlabu. EN 61537
