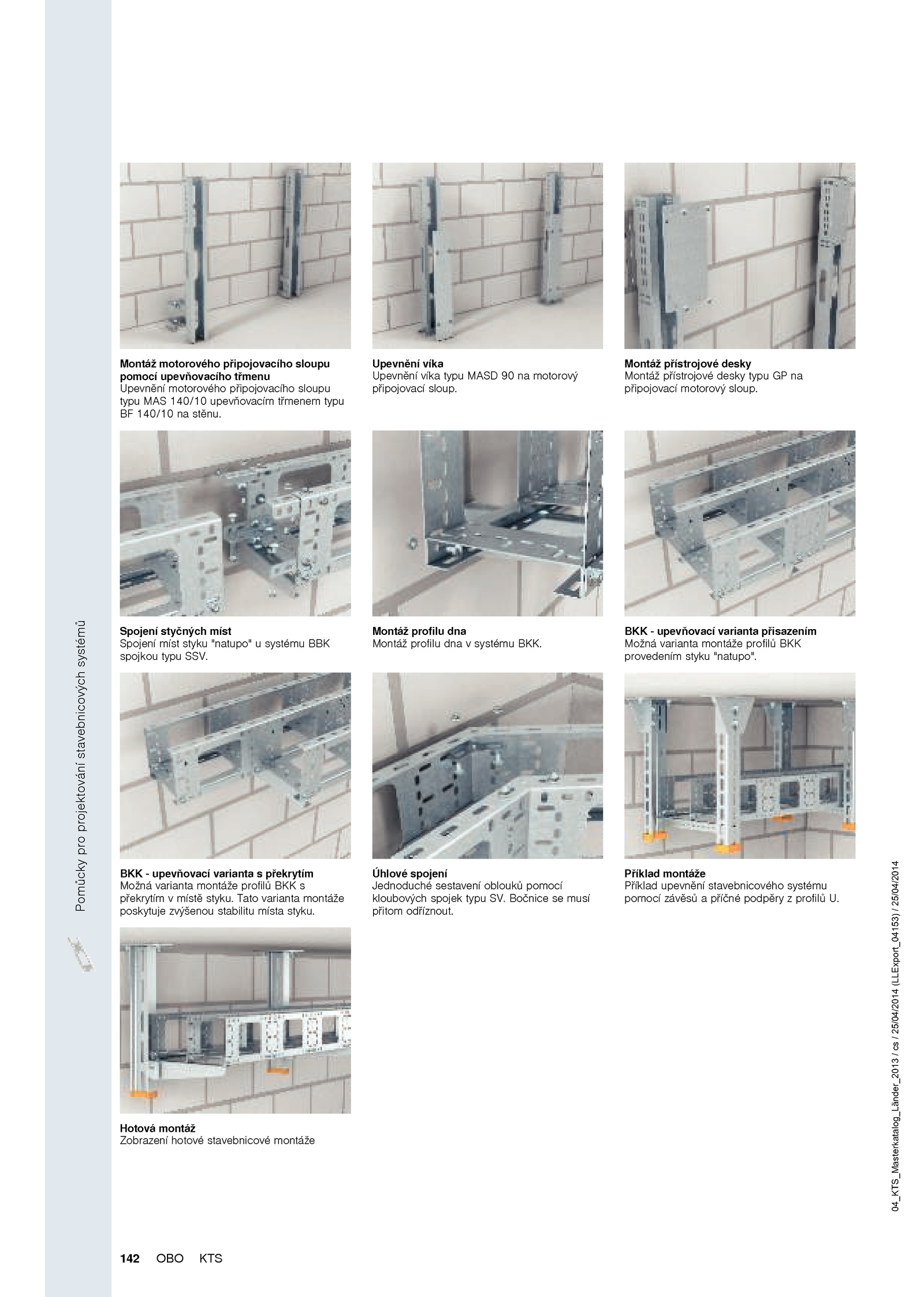

Montáž profilu dna Montáž profilu dna systému BKK. Úhlové spojení Jednoduché sestavení oblouků pomocí kloubových spojek typu SV. Příklad montáže Příklad upevnění stavebnicového systému pomocí závěsů příčné podpěry profilů U. Hotová montáž Zobrazení hotové stavebnicové montáže . BKK upevňovací varianta přisazením Možná varianta montáže profilů BKK provedením styku "natupo". BKK upevňovací varianta překrytím Možná varianta montáže profilů BKK s překrytím místě styku. Spojení styčných míst Spojení míst styku "natupo" systému BBK spojkou typu SSV. Tato varianta montáže poskytuje zvýšenou stabilitu místa styku. Upevnění víka Upevnění víka typu MASD motorový připojovací sloup. Bočnice musí přitom odříznout.Pomůckyproprojektovánístavebnicovýchsystémů 142 OBO KTS 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 Montáž motorového připojovacího sloupu pomocí upevňovacího třmenu Upevnění motorového připojovacího sloupu typu MAS 140/10 upevňovacím třmenem typu BF 140/10 stěnu. Montáž přístrojové desky Montáž přístrojové desky typu na připojovací motorový sloup
