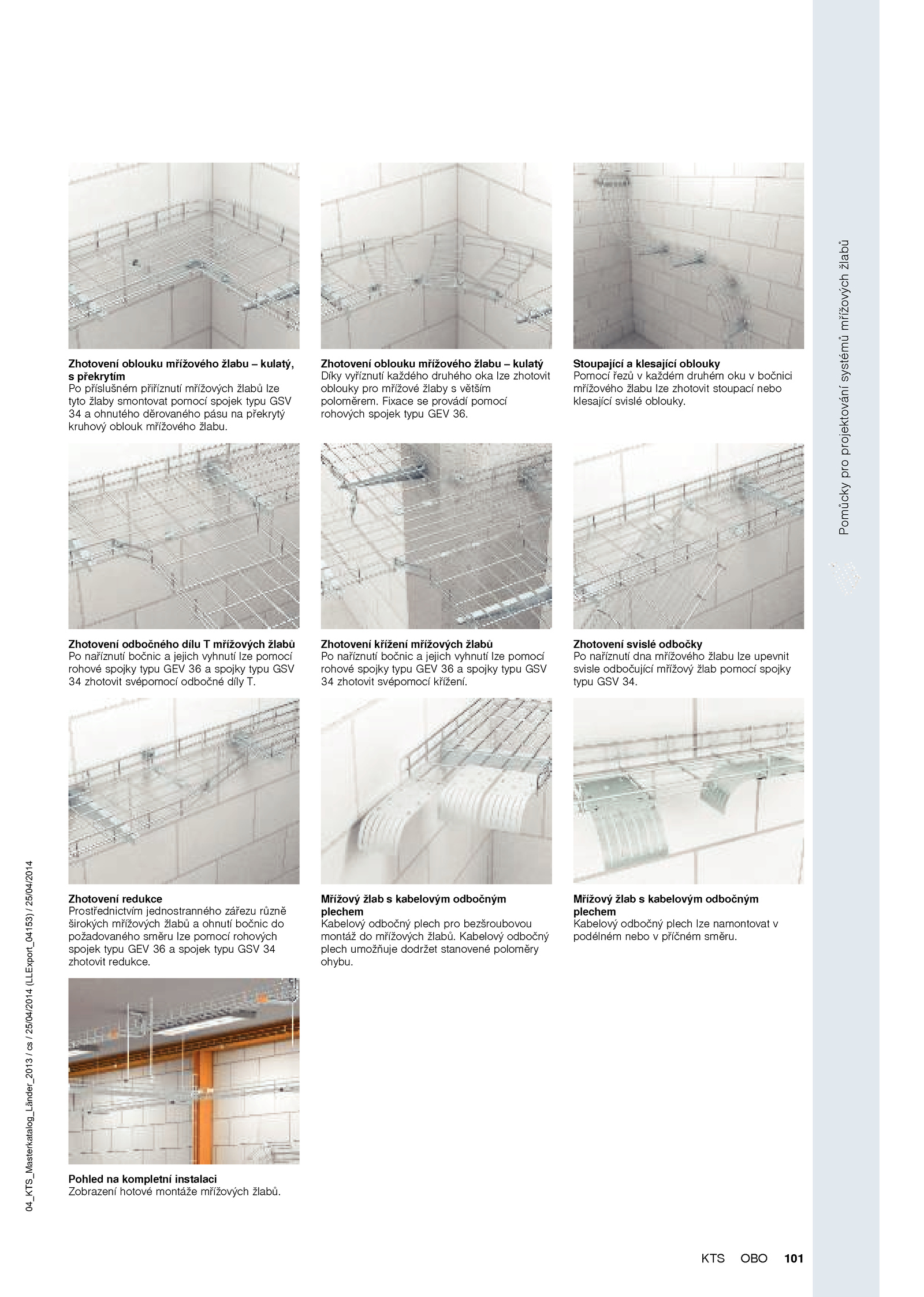

Fixace provádí pomocí rohových spojek typu GEV 36. Mřížový žlab kabelovým odbočným plechem Kabelový odbočný plech lze namontovat v podélném nebo příčném směru. Pohled kompletní instalaci Zobrazení hotové montáže mřížových žlabů. Zhotovení křížení mřížových žlabů Po naříznutí bočnic jejich vyhnutí lze pomocí rohové spojky typu GEV spojky typu GSV 34 zhotovit svépomocí křížení. Kabelový odbočný plech umožňuje dodržet stanovené poloměry ohybu. . Stoupající klesající oblouky Pomocí řezů každém druhém oku bočnici mřížového žlabu lze zhotovit stoupací nebo klesající svislé oblouky. Zhotovení odbočného dílu mřížových žlabů Po naříznutí bočnic jejich vyhnutí lze pomocí rohové spojky typu GEV spojky typu GSV 34 zhotovit svépomocí odbočné díly T. Zhotovení redukce Prostřednictvím jednostranného zářezu různě širokých mřížových žlabů ohnutí bočnic do požadovaného směru lze pomocí rohových spojek typu GEV spojek typu GSV 34 zhotovit redukce. Mřížový žlab kabelovým odbočným plechem Kabelový odbočný plech pro bezšroubovou montáž mřížových žlabů.Pomůckyproprojektovánísystémůmřížovýchžlabů 04_KTS_Masterkatalog_Länder_2013/cs/25/04/2014(LLExport_04153)/25/04/2014 101OBOKTS Zhotovení oblouku mřížového žlabu kulatý, s překrytím Po příslušném přiříznutí mřížových žlabů lze tyto žlaby smontovat pomocí spojek typu GSV 34 ohnutého děrovaného pásu překrytý kruhový oblouk mřížového žlabu. Zhotovení svislé odbočky Po naříznutí dna mřížového žlabu lze upevnit svisle odbočující mřížový žlab pomocí spojky typu GSV 34. Zhotovení oblouku mřížového žlabu kulatý Díky vyříznutí každého druhého oka lze zhotovit oblouky pro mřížové žlaby větším poloměrem
