Z rozměrů stykače byl vytvořen dvojdílný model zhášecí komory v
návrhovém softwaru SolidWorks 2016 (viz obr.

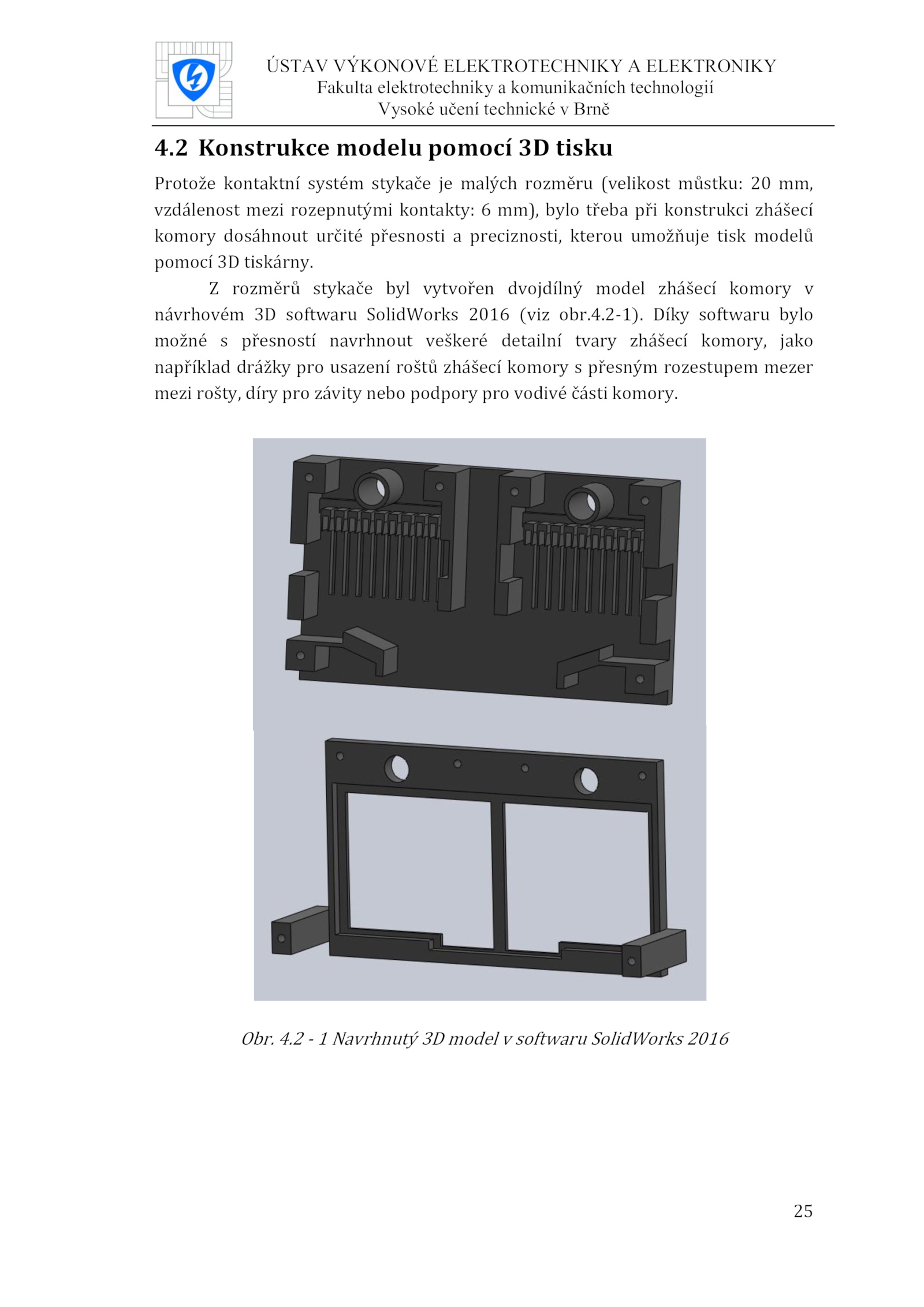

Obr.2-1). 4.2 Konstrukce modelu pomocí tisku
Protože kontaktní systém stykače malých rozměru (velikost můstku: mm,
vzdálenost mezi rozepnutými kontakty: mm), bylo třeba při konstrukci zhášecí
komory dosáhnout určité přesnosti preciznosti, kterou umožňuje tisk modelů
pomocí tiskárny. Díky softwaru bylo
možné přesností navrhnout veškeré detailní tvary zhášecí komory, jako
například drážky pro usazení roštů zhášecí komory přesným rozestupem mezer
mezi rošty, díry pro závity nebo podpory pro vodivé části komory.2 Navrhnutý model softwaru SolidWorks 2016
