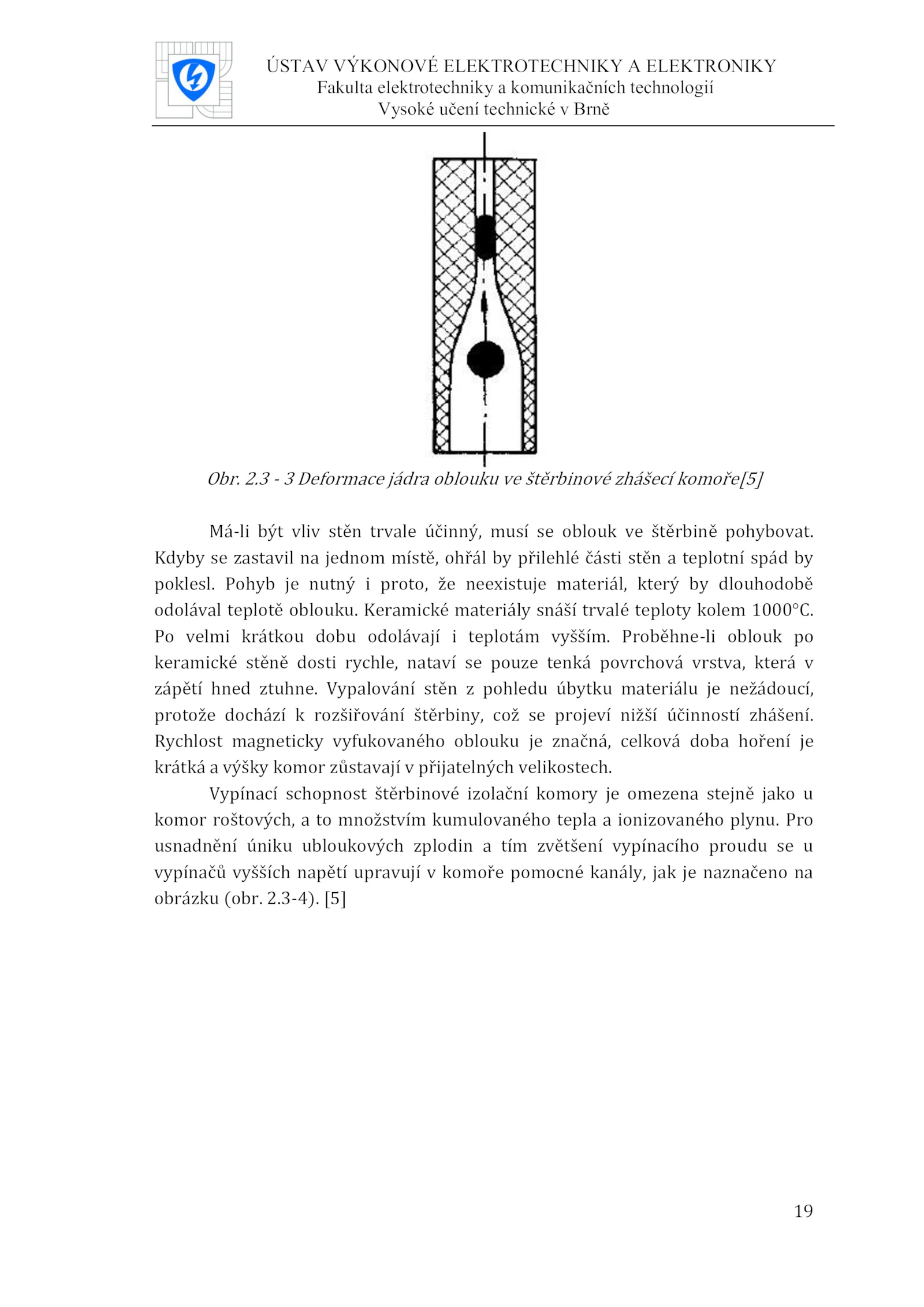

2.3 Deformace jádra oblouku štěrbinové zhášecí komoře[5] Má-li být vliv stěn trvale účinný, musí oblouk štěrbině pohybovat. Pohyb nutný proto, neexistuje materiál, který dlouhodobě odolával teplotě oblouku.3-4). Po velmi krátkou dobu odolávají teplotám vyšším. Kdyby zastavil jednom místě, ohřál přilehlé části stěn teplotní spád by poklesl. [5] .ÚSTAV VÝKONOVÉ ELEKTROTECHNIKY ELEKTRONIKY Fakulta elektrotechniky komunikačních technologií Vysoké učení technické Brně 19 Obr. Keramické materiály snáší trvalé teploty kolem 1000°C. Vypalování stěn pohledu úbytku materiálu nežádoucí, protože dochází rozšiřování štěrbiny, což projeví nižší účinností zhášení. Pro usnadnění úniku ubloukových zplodin tím zvětšení vypínacího proudu u vypínačů vyšších napětí upravují komoře pomocné kanály, jak naznačeno na obrázku (obr. Vypínací schopnost štěrbinové izolační komory omezena stejně jako u komor roštových, množstvím kumulovaného tepla ionizovaného plynu. Proběhne-li oblouk po keramické stěně dosti rychle, nataví pouze tenká povrchová vrstva, která v zápětí hned ztuhne. Rychlost magneticky vyfukovaného oblouku značná, celková doba hoření je krátká výšky komor zůstavají přijatelných velikostech. 2
