2 Priemyselné zásuvky vidlice
1.5
K1 v1.

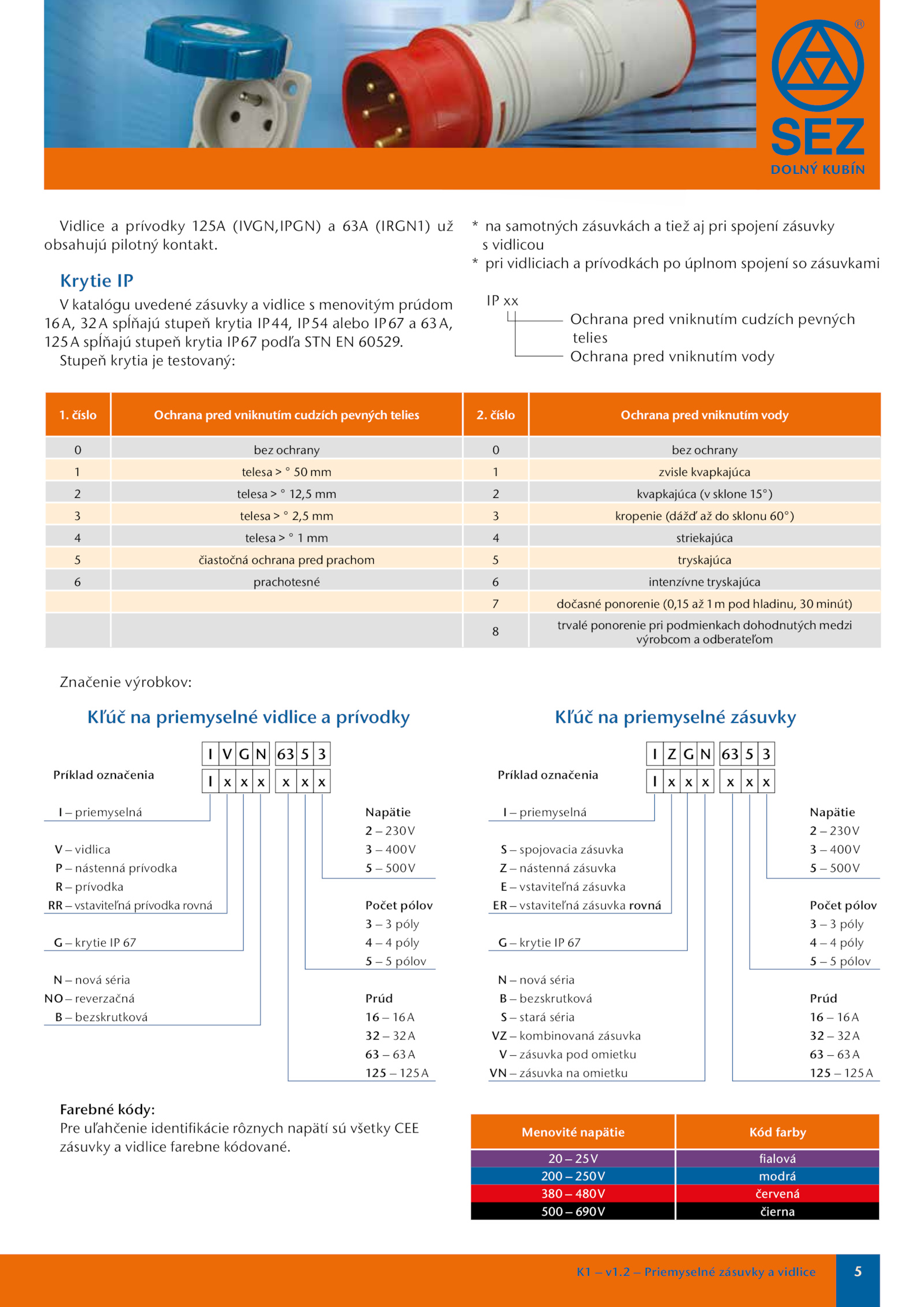

Krytie IP
V katalógu uvedené zásuvky vidlice menovitým prúdom
16A, 32A spĺňajú stupeň krytia IP44, IP54 alebo IP67 63A,
125A spĺňajú stupeň krytia IP67 podľa STN 60529.
Príklad označenia
I priemyselná
G krytie 67
V vidlica
P nástenná prívodka
R prívodka
RR vstaviteľná prívodka rovná
Napätie
2 230V
3 400V
5 500V
Počet pólov
3 póly
4 póly
5 pólov
Prúd
16 16A
32 32A
63 63A
125 125A
N nová séria
NO– reverzačná
B bezskrutková
I 3
I Príklad označenia
I priemyselná
G krytie 67
S spojovacia zásuvka
Z nástenná zásuvka
E vstaviteľná zásuvka
ER vstaviteľná zásuvka rovná
Napätie
2 230V
3 400V
5 500V
Počet pólov
3 póly
4 póly
5 pólov
Prúd
16 16A
32 32A
63 63A
125 125A
N nová séria
B bezskrutková
S stará séria
VZ kombinovaná zásuvka
V zásuvka pod omietku
VN zásuvka omietku
I 3
I x
dolný kubín
. číslo Ochrana pred vniknutím cudzích pevných telies číslo Ochrana pred vniknutím vody
0 bez ochrany bez ochrany
1 telesa zvisle kvapkajúca
2 telesa 12,5 kvapkajúca sklone 15°)
3 telesa 2,5 kropenie (dážď sklonu 60°)
4 telesa striekajúca
5 čiastočná ochrana pred prachom tryskajúca
6 prachotesné intenzívne tryskajúca
7 dočasné ponorenie (0,15 pod hladinu, minút)
8
trvalé ponorenie pri podmienkach dohodnutých medzi
výrobcom odberateľom
Menovité napätie Kód farby
20 25V fialová
200 250V modrá
380 480V červená
500 690V čierna
Vidlice prívodky 125A (IVGN,IPGN) 63A (IRGN1) už
obsahujú pilotný kontakt.
Stupeň krytia testovaný:
* samotných zásuvkách tiež pri spojení zásuvky
s vidlicou
* pri vidliciach prívodkách úplnom spojení zásuvkami
IP xx
Ochrana pred vniknutím cudzích pevných
telies
Ochrana pred vniknutím vody
Značenie výrobkov:
Kľúč priemyselné vidlice prívodky Kľúč priemyselné zásuvky
Farebné kódy:
Pre uľahčenie identifikácie rôznych napätí všetky CEE
zásuvky vidlice farebne kódované
