1 v1.
Naviac ROS Modul umožňuje osadenie jednofázového alebo trojfázového jednotarifného elektromeru, ktorý upevňuje DIN lištu. Rozvodnice škatulovej skupine ROS Modul ponú-
kame nasledovných špecifikáciach:
º stupeň krytia: 54, resp. ROS M6, ROS M8, ROS M13 nadstavbové škatule
môžu byť osadené ističmi, prúdovým chráničom, 16A, 32A 63A zásuvkami, jednofázovou 24V zásuvkou transformátorom (transfor-
mátoru musí byť predradený istič).
Jednotlivé škatule možné spájať
spojovacou priechodkou 3903
M40 x1,5
Jednotlivé škatule možné spájať
spojovacou priechodkou 3903
. chránič
3-fázový
16A istič
1-fázový B
16A istič
1-fázový C
Zásuvkové
rozvodnice
ROS Moduly

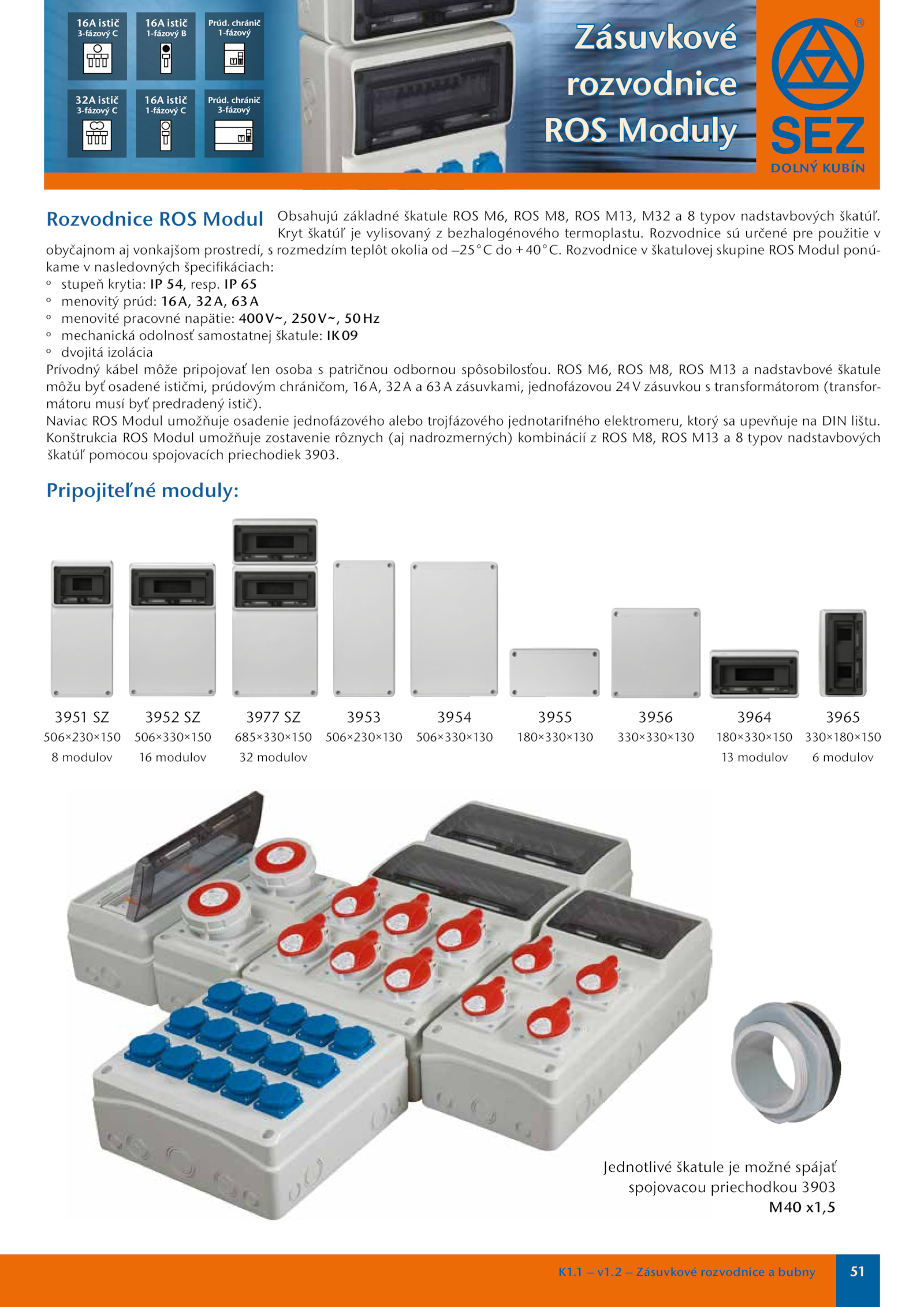

Rozvodnice ROS Modul
Pripojiteľné moduly:
Obsahujú základné škatule ROS M6, ROS M8, ROS M13, M32 typov nadstavbových škatúľ.
Kryt škatúľ vylisovaný bezhalogénového termoplastu. 65
º menovitý prúd: 16A, 32A, 63A
º menovité pracovné napätie: 400V~, 250V~, 50Hz
º mechanická odolnosť samostatnej škatule: IK09
º dvojitá izolácia
Prívodný kábel môže pripojovať len osoba patričnou odbornou spôsobilosťou. chránič
1-fázový
Prúd.2 Zásuvkové rozvodnice bubny
dolný kubín
3951 3952 3977 3953 3954 3955 3956 3964 3965
506×230×150 506×330×150 685×330×150 506×230×130 506×330×130 180×330×130 330×330×130 180×330×150 330×180×150
8 modulov modulov modulov modulov modulov
16A istič
3-fázový C
32A istič
3-fázový C
Prúd.51
K1.
Konštrukcia ROS Modul umožňuje zostavenie rôznych (aj nadrozmerných) kombinácií ROS M8, ROS M13 typov nadstavbových
škatúľ pomocou spojovacích priechodiek 3903. Rozvodnice určené pre použitie v
obyčajnom vonkajšom prostredí, rozmedzím teplôt okolia –25°C +40°C
