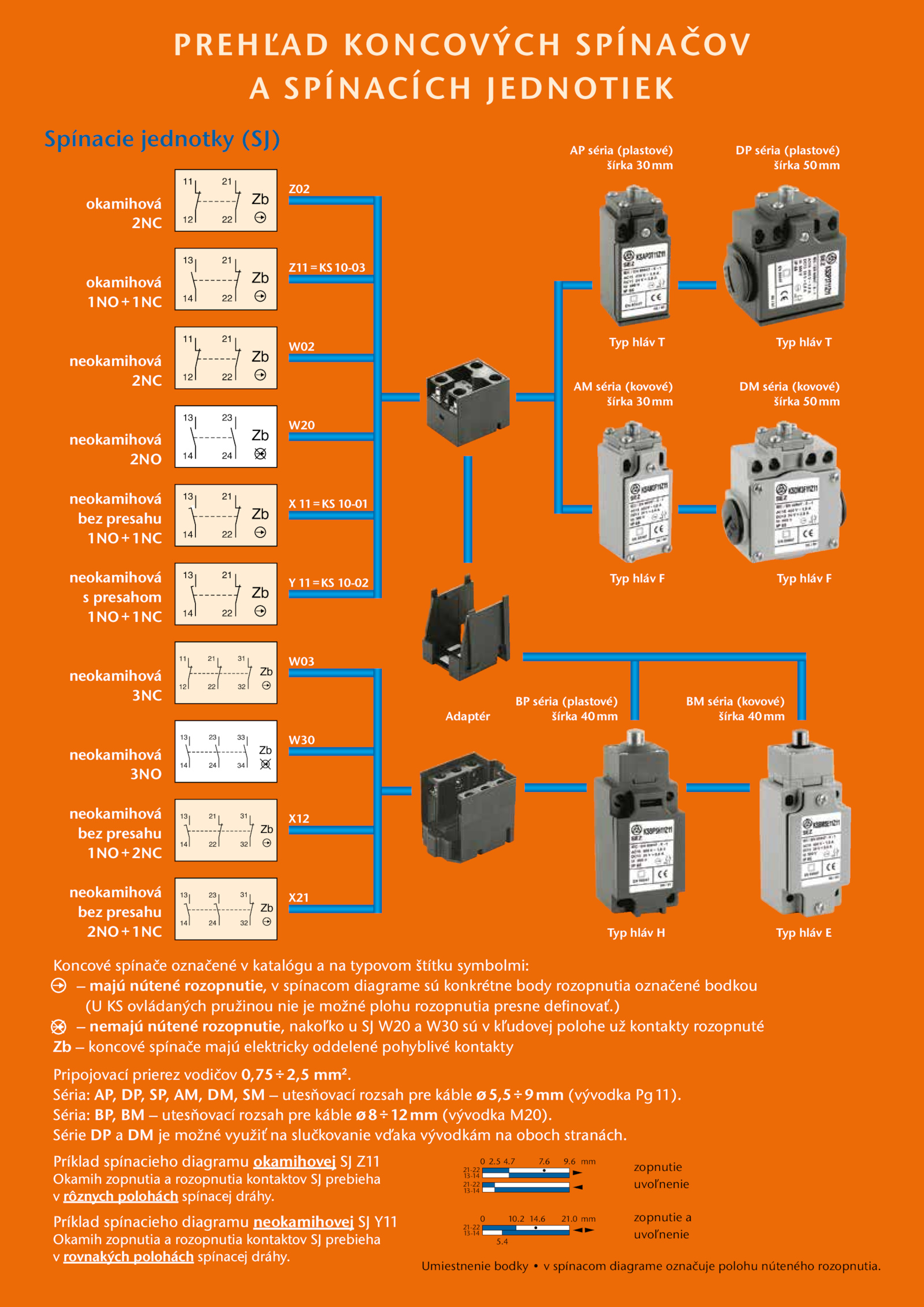

PREHĽAD KONCOVÝCH SPÍNAČOV
A SPÍNACÍCH JEDNOTIEK
Spínacie jednotky (SJ)
okamihová
2NC
neokamihová
3NC
AP séria (plastové)
šírka 30mm
AM séria (kovové)
šírka 30mm
BP séria (plastové)
šírka 40mm
Typ hláv T
Typ hláv F
Adaptér
Typ hláv H
DP séria (plastové)
šírka 50mm
DM séria (kovové)
šírka 50mm
BM séria (kovové)
šírka 40mm
Typ hláv T
Typ hláv F
Typ hláv E
Z02
W03
Z11=KS10-03
W30
W02
X12
W20
X21
X 11=KS 10-01
Y 11=KS 10-02
okamihová
1NO+1NC
neokamihová
3NO
neokamihová
2NC
neokamihová
2NO
neokamihová
bez presahu
1NO+1NC
neokamihová
bez presahu
1NO+2NC
Koncové spínače označené katalógu typovom štítku symbolmi:
– majú nútené rozopnutie, spínacom diagrame konkrétne body rozopnutia označené bodkou
(U ovládaných pružinou nie možné plohu rozopnutia presne definovať.
neokamihová
s presahom
1NO+1NC
neokamihová
bez presahu
2NO+1NC
zopnutie
uvoľnenie
zopnutie a
uvoľnenie
Umiestnenie bodky spínacom diagrame označuje polohu núteného rozopnutia.10.6 mm
2.7 7.)
– nemajú nútené rozopnutie, nakoľko W20 W30 kľudovej polohe kontakty rozopnuté
Zb koncové spínače majú elektricky oddelené pohyblivé kontakty
Pripojovací prierez vodičov 0,75÷2,5 mm2
.
Séria: AP, DP, SP, AM, DM, utesňovací rozsah pre káble Ø5,5÷9mm (vývodka Pg11).2 14.
Umiestnenie bodky spínacom diagrame označuje polohu núteného rozopnutia.0 mm
5.
Série možné využiť slučkovanie vďaka vývodkám oboch stranách.
Príklad spínacieho diagramu okamihovej Z11
Okamih zopnutia rozopnutia kontaktov prebieha
v rôznych polohách spínacej dráhy.
.
Príklad spínacieho diagramu neokamihovej Y11
Okamih zopnutia rozopnutia kontaktov prebieha
v rovnakých polohách spínacej dráhy.
Séria: BP, utesňovací rozsah pre káble Ø8÷12mm (vývodka M20)
