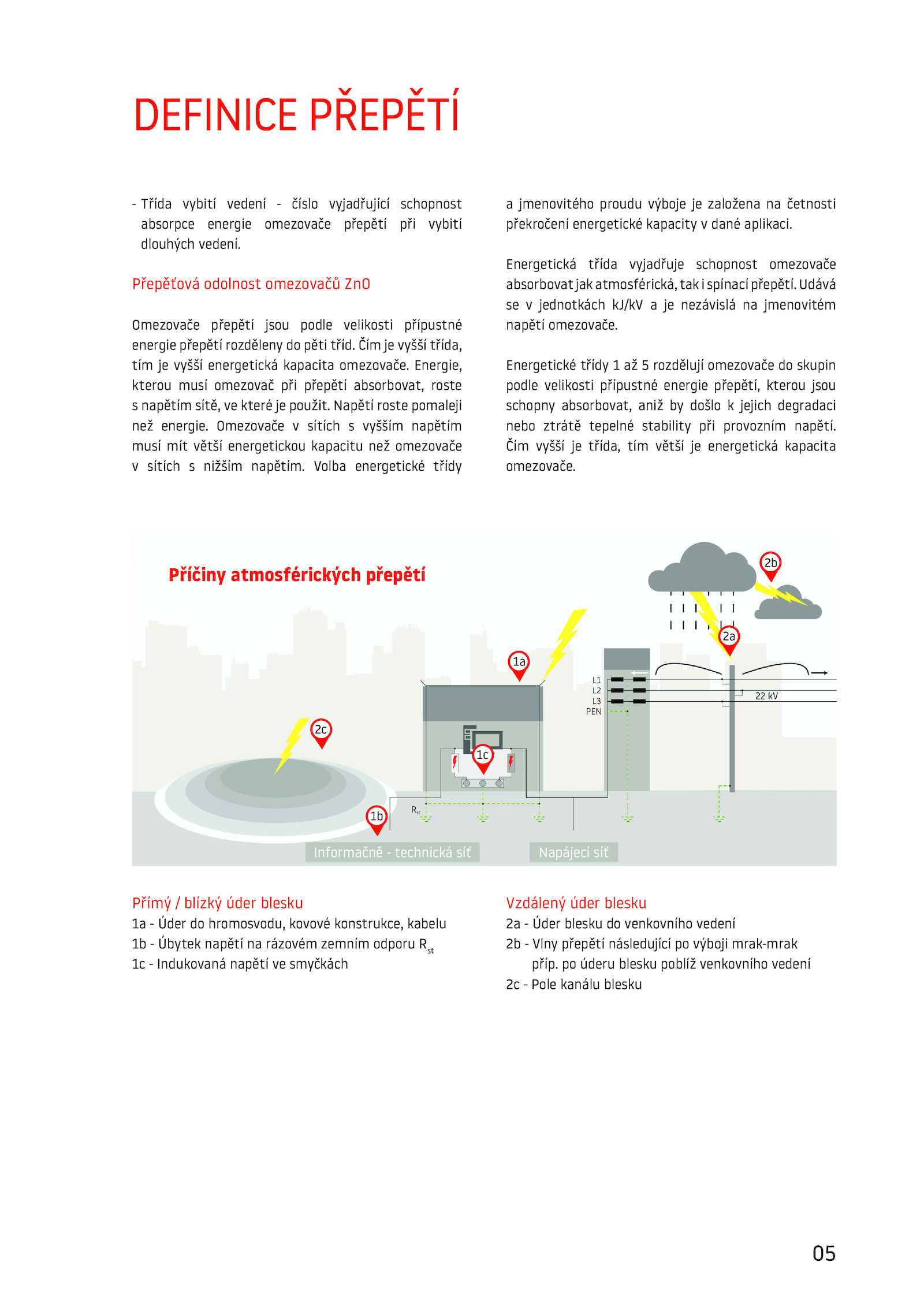

DEFINICE PŘEPĚTÍ
- Třída vybití vedení číslo vyjadřující schopnost
absorpce energie omezovače přepětí při vybití
dlouhých vedení.
Energetická třída vyjadřuje schopnost omezovače
absorbovatjakatmosférická,takispínacípřepětí. Volba energetické třídy
a jmenovitého proudu výboje založena četnosti
překročení energetické kapacity dané aplikaci.
Energetické třídy rozdělují omezovače skupin
podle velikosti přípustné energie přepětí, kterou jsou
schopny absorbovat, aniž došlo jejich degradaci
nebo ztrátě tepelné stability při provozním napětí. úderu blesku poblíž venkovního vedení
2c Pole kanálu blesku
Příčiny atmosférických přepětí
.
Přepěťová odolnost omezovačů ZnO
Omezovače přepětí jsou podle velikosti přípustné
energie přepětí rozděleny pěti tříd. Čím vyšší třída,
tím vyšší energetická kapacita omezovače. Napětí roste pomaleji
než energie.
Čím vyšší třída, tím větší energetická kapacita
omezovače. Omezovače sítích vyšším napětím
musí mít větší energetickou kapacitu než omezovače
v sítích nižším napětím.Udává
se jednotkách kJ/kV nezávislá jmenovitém
napětí omezovače. Energie,
kterou musí omezovač při přepětí absorbovat, roste
s napětím sítě, které použit.
Přímý blízký úder blesku
1a Úder hromosvodu, kovové konstrukce, kabelu
1b Úbytek napětí rázovém zemním odporu Rst
1c Indukovaná napětí smyčkách
1a
1c
2c
2a
2b
1b
Informačně technická síť Napájecí síť
Vzdálený úder blesku
2a Úder blesku venkovního vedení
2b Vlny přepětí následující výboji mrak
‑mrak
příp
