OCHRANA PROTI ATMOSFÉRICKÉMU SPÍNACÍMU PŘEPĚTÍ SÍTÍCH
Poznámka: Výšky hmotnosti jsou pouze orientační mohou lišit.12
OCHRANA
PROTI
ATMOSFÉRICKÉMU
A
SPÍNACÍMU
PŘEPĚTÍ
V
AC
SÍTÍCH

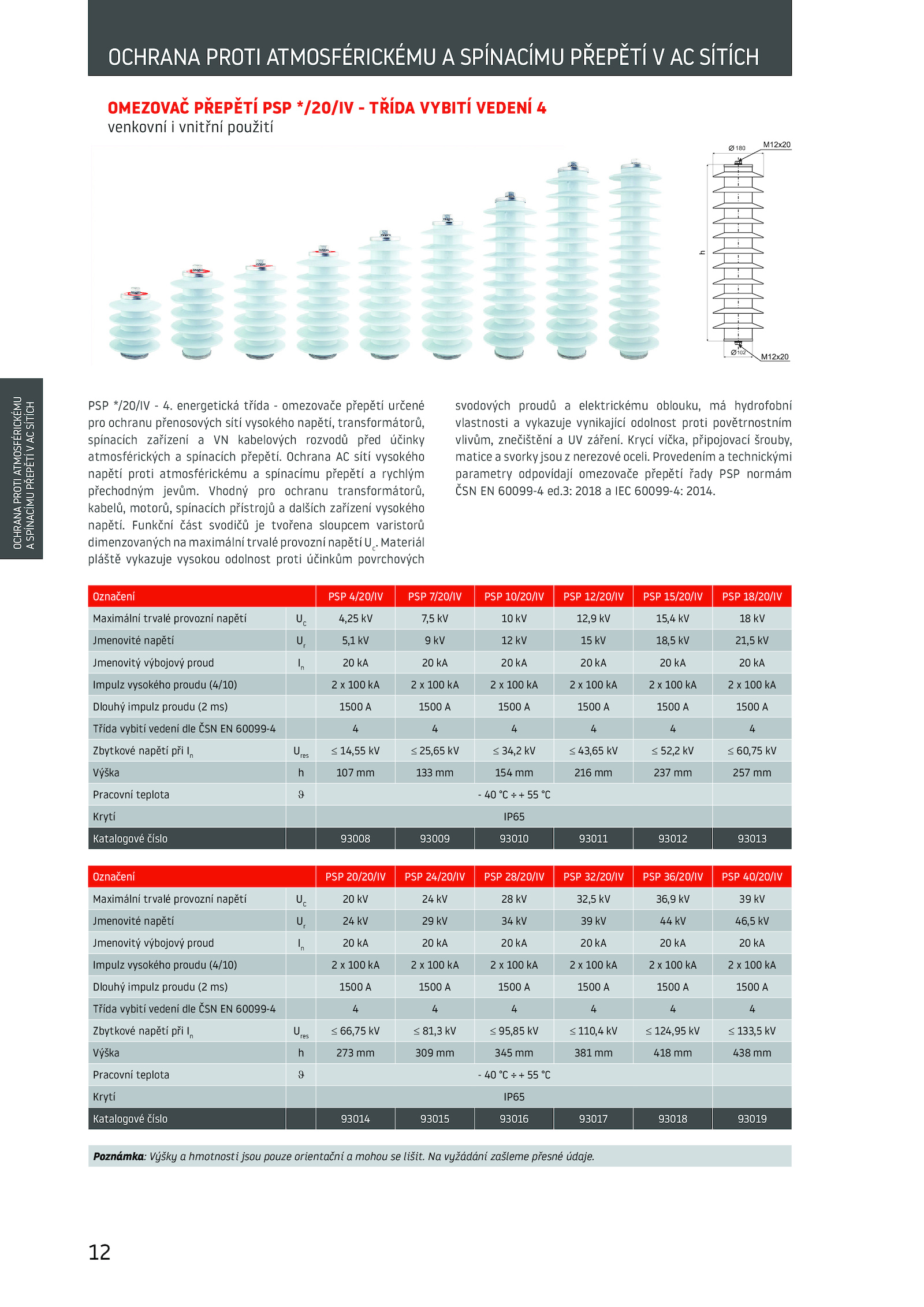

OMEZOVAČ PŘEPĚTÍ PSP */20/IV TŘÍDA VYBITÍ VEDENÍ 4
venkovní vnitřní použití
Označení PSP 4/20/IV PSP 7/20/IV PSP 10/20/IV PSP 12/20/IV PSP 15/20/IV PSP 18/20/IV
Maximální trvalé provozní napětí UC
4,25 7,5 12,9 15,4 kV
Jmenovité napětí Ur
5,1 18,5 21,5 kV
Jmenovitý výbojový proud In
20 kA
Impulz vysokého proudu (4/10) 100 100 100 100 100 100 kA
Dlouhý impulz proudu ms) 1500 1500 1500 1500 1500 1500 A
Třída vybití vedení dle ČSN 60099-4 4
Zbytkové napětí při In
Ures
≤ 14,55 25,65 34,2 43,65 52,2 60,75 kV
Výška 107 133 154 216 237 257 mm
Pracovní teplota °C
Krytí IP65
Katalogové číslo 93008 93009 93010 93011 93012 93013
Označení PSP 20/20/IV PSP 24/20/IV PSP 28/20/IV PSP 32/20/IV PSP 36/20/IV PSP 40/20/IV
Maximální trvalé provozní napětí UC
20 32,5 36,9 kV
Jmenovité napětí Ur
24 46,5 kV
Jmenovitý výbojový proud In
20 kA
Impulz vysokého proudu (4/10) 100 100 100 100 100 100 kA
Dlouhý impulz proudu ms) 1500 1500 1500 1500 1500 1500 A
Třída vybití vedení dle ČSN 60099-4 4
Zbytkové napětí při In
Ures
≤ 66,75 81,3 95,85 110,4 124,95 133,5 kV
Výška 273 309 345 381 418 438 mm
Pracovní teplota °C
Krytí IP65
Katalogové číslo 93014 93015 93016 93017 93018 93019
PSP */20/IV energetická třída omezovače přepětí určené
pro ochranu přenosových sítí vysokého napětí, transformátorů,
spínacích zařízení kabelových rozvodů před účinky
atmosférických spínacích přepětí. Krycí víčka, připojovací šrouby,
matice svorky jsou nerezové oceli.
. Ochrana sítí vysokého
napětí proti atmosférickému spínacímu přepětí rychlým
přechodným jevům. Vhodný pro ochranu transformátorů,
kabelů, motorů, spínacích přístrojů dalších zařízení vysokého
napětí. Funkční část svodičů tvořena sloupcem varistorů
dimenzovaných maximální trvalé provozní napětí Uc
.3: 2018 IEC 60099-4: 2014. Materiál
pláště vykazuje vysokou odolnost proti účinkům povrchových
svodových proudů elektrickému oblouku, hydrofobní
vlastnosti vykazuje vynikající odolnost proti povětrnostním
vlivům, znečištění záření
