SPB svodiče přepětí chrání před ničivými účinky
blesku spínacích přepětí. impulzní svodový proud (8/20) Imax
40 kA
Napěťová ochranná hladina při IN
UP
< 1,25 1,8 2,2 2,5 kV
Doba odezvy tA
< ns
Pracovní teplota °C
Pracovní poloha svislá maximální odchylkou 45° C
Krytí IP55
Jištění interním tepelným odpojovačem
Hmotnost 230 235 250 270 g
**: délka barva vodiče Katalogové číslo
100zž 100 cm, zelenožlutý 90176, (90176/DT) 90170, (90170/DT) 90210, (90210/DT) 90216, (90216/DT)
100č 100 cm, černý 90177, (90177/DT) 90171, (90171/DT) 90211, (90211/DT) 90217, (90217/DT)
80zž cm, zelenožlutý 90178, (90178/DT) 90172, (90172/DT) 90212, (90212/DT) 90218, (90218/DT)
80č cm, černý 90179, (90179/DT) 90173, (90173/DT) 90213, (90213/DT) 90219, (90219/DT)
65zž cm, zelenožlutý 90180, (90180/DT) 90174, (90174/DT) 90214, (90214/DT) 90220, (90220/DT)
65č cm, černý 90181, (90181/DT) 90175, (90175/DT) 90215, (90215/DT) 90221, (90221/DT)
SPB */10 **, SPB */10 svodiče přepětí ploché
přípojnice rozvaděčů (PP) distribučních transformátorů
(DT) podle ČSN 61643-11 ed. dle ČSN 61643-11 ed.
Vzhledem tomu, při nadměrném přetížení svodiče nad
zaručované meze následném tepelném průrazu nedojde
k jeho destrukci, lze tento svodič montovat rozvaděčů přímo
na sběrnice výkonového jističe.
SPB nevyžadují zvláštní údržbu, pouze kontrolu bouřkách
s atmosférickými výboji.2: 2013 jmenovitým vybíjecím
proudem nejvyšším trvalým provozním napětím
Uc
= 280 440 500 660 Poskytují ochranu před
přepětím nízkého napětí, chrání venkovních rozvodných
elektrických sítích nízkého napětí elektrická zařízení, přístroje,
rozvaděče distribučních transformátorů snižují riziko
poškození domovních sítí jejich zařízení proti atmosférickému
a spínacímu přepětí střídavých sítích frekvencí
48 Hz. Doporučené použití místech
zabezpečených proti dotyku, např. polohou nebo zábranou.
SPB */10 provedení izolovaným FeZn držákem určeným instalaci distribučních transformátorů.

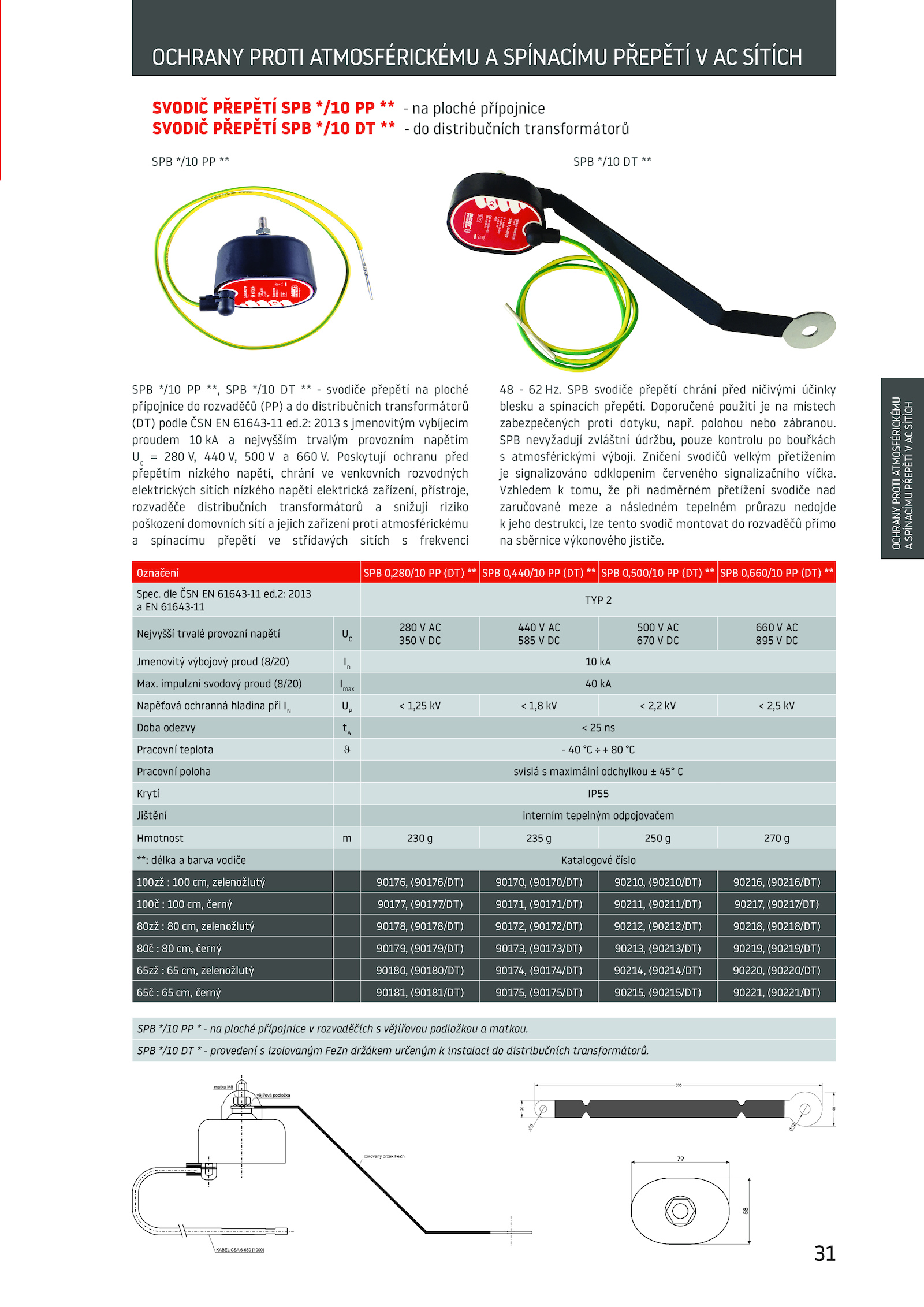

SVODIČ PŘEPĚTÍ SPB */10 ploché přípojnice
SVODIČ PŘEPĚTÍ SPB */10 distribučních transformátorů
SPB */10 ploché přípojnice rozvaděčích vějířovou podložkou matkou.
OCHRANY PROTI ATMOSFÉRICKÉMU SPÍNACÍMU PŘEPĚTÍ SÍTÍCH
SPB */10 **
SPB */10 **
.2: 2013
a 61643-11
TYP 2
Nejvyšší trvalé provozní napětí UC
280 AC
350 DC
440 AC
585 DC
500 AC
670 DC
660 AC
895 DC
Jmenovitý výbojový proud (8/20) In
10 kA
Max. Zničení svodičů velkým přetížením
je signalizováno odklopením červeného signalizačního víčka.31
OCHRANY
PROTI
ATMOSFÉRICKÉMU
A
SPÍNACÍMU
PŘEPĚTÍ
V
AC
SÍTÍCH
Označení SPB 0,280/10 (DT) SPB 0,440/10 (DT) SPB 0,500/10 (DT) SPB 0,660/10 (DT) **
