Provedením technickými
parametry odpovídají omezovače přepětí řady PSP normám
ČSN 60099-4 ed. Funkční část svodičů tvořena sloupcem varistorů
dimenzovaných maximální trvalé provozní napětí Uc
.3: 2018 IEC 60099-4: 2014. Materiál
pláště vykazuje vysokou odolnost proti účinkům povrchových
svodových proudů elektrickému oblouku, hydrofobní
vlastnosti vykazuje vynikající odolnost proti povětrnostním
vlivům, znečištění záření. Krycí víčka, připojovací šrouby,
matice svorky jsou nerezové oceli. Ochrana sítí vysokého
napětí proti atmosférickému spínacímu přepětí rychlým
přechodným jevům.10
OCHRANA
PROTI
ATMOSFÉRICKÉMU
A
SPÍNACÍMU
PŘEPĚTÍ
V
AC
SÍTÍCH
PSP */5 energetická třída omezovače přepětí určené
pro ochranu přenosových sítí vysokého napětí, transformátorů,
spínacích zařízení kabelových rozvodů před účinky
atmosférických spínacích přepětí.
. Vhodný pro ochranu transformátorů,
kabelů, motorů, spínacích přístrojů dalších zařízení vysokého
napětí. vyžádání zašleme přesné údaje.
52

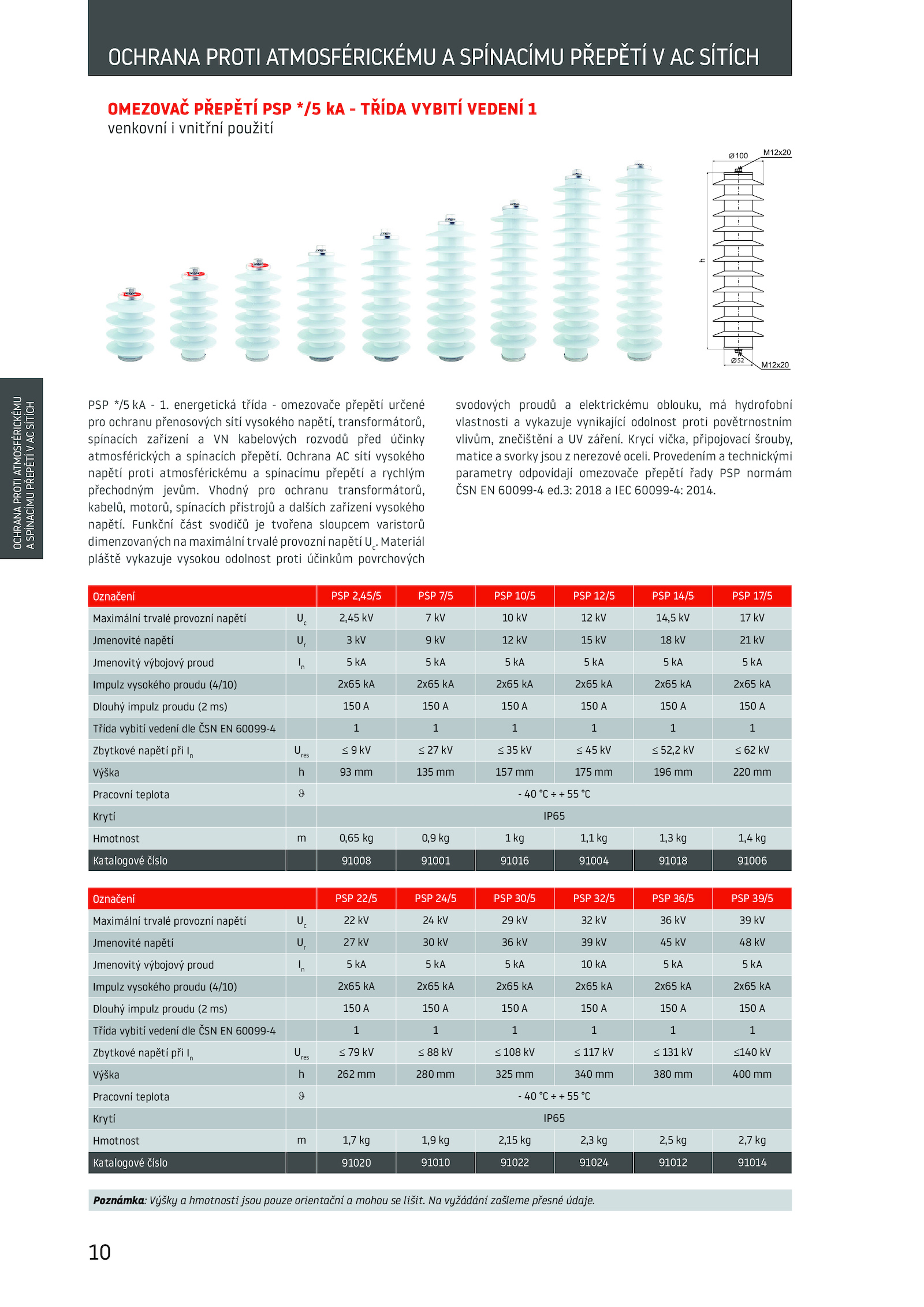

OMEZOVAČ PŘEPĚTÍ PSP */5 TŘÍDA VYBITÍ VEDENÍ 1
venkovní vnitřní použití
Označení PSP 2,45/5 PSP 7/5 PSP 10/5 PSP 12/5 PSP 14/5 PSP 17/5
Maximální trvalé provozní napětí Uc
2,45 14,5 kV
Jmenovité napětí Ur
3 kV
Jmenovitý výbojový proud In
5 kA
Impulz vysokého proudu (4/10) 2x65 2x65 2x65 2x65 2x65 2x65 kA
Dlouhý impulz proudu ms) 150 150 150 150 150 150 A
Třída vybití vedení dle ČSN 60099-4 1
Zbytkové napětí při In
Ures
≤ 52,2 kV
Výška 135 157 175 196 220 mm
Pracovní teplota °C
Krytí IP65
Hmotnost 0,65 0,9 1,1 1,3 1,4 kg
Katalogové číslo 91008 91001 91016 91004 91018 91006
Označení PSP 22/5 PSP 24/5 PSP 30/5 PSP 32/5 PSP 36/5 PSP 39/5
Maximální trvalé provozní napětí Uc
22 kV
Jmenovité napětí Ur
27 kV
Jmenovitý výbojový proud In
5 kA
Impulz vysokého proudu (4/10) 2x65 2x65 2x65 2x65 2x65 2x65 kA
Dlouhý impulz proudu ms) 150 150 150 150 150 150 A
Třída vybití vedení dle ČSN 60099-4 1
Zbytkové napětí při In
Ures
≤ 108 117 131 ≤140 kV
Výška 262 280 325 340 380 400 mm
Pracovní teplota °C
Krytí IP65
Hmotnost 1,7 1,9 2,15 2,3 2,5 2,7 kg
Katalogové číslo 91020 91010 91022 91024 91012 91014
OCHRANA PROTI ATMOSFÉRICKÉMU SPÍNACÍMU PŘEPĚTÍ SÍTÍCH
OCHRANA
PROTI
ATMOSFÉRICKÉMU
A
SPÍNACÍMU
PŘEPĚTÍ
V
AC
SÍTÍCH
Poznámka: Výšky hmotnosti jsou pouze orientační mohou lišit
