Poznámky redaktora
2: 2013
a 61643-11
TYP 2
* Nejvyšší trvalé provozní napětí UC
280 350 440 585 500 670 660 895 DC
Jmenovitý výbojový proud (8/20) In
10 kA
Max. SPB svodiče přepětí chrání před ničivými účinky
blesku spínacích přepětí. dle ČSN 61643-11 ed.33
OCHRANY
PROTI
ATMOSFÉRICKÉMU
A
SPÍNACÍMU
PŘEPĚTÍ
V
AC
SÍTÍCH
Označení SPB 0,280/10 SPB 0,440/10 SPB 0,500/10 SPB 0,660/10 **
Spec. Spojení izolovanou
svorkou umožňuje připojit odbočovací vedení chráněnému
objektu montáž demontáž svodiče pod napětím, aniž by
mohlo dojít dotyku živými částmi pod napětím. impulzní svodový proud (8/20) Imax
40 kA
Napěťová ochranná hladina při IN
UP
< 1,25 1,8 2,2 2,5 kV
Doba odezvy tA
< ns
Pracovní teplota °C
Pracovní poloha svislá maximální odchylkou 45° C
Krytí IP55
Jištění interním tepelným odpojovačem
Hmotnost 337 345 370 390 g
**: délka barva vodiče Katalogové číslo
100zž 100 cm, zelenožlutý 90156 90150 90190 90196
100č 100 cm, černý 90157 90151 90191 90197
80zž cm, zelenožlutý 90158 90152 90192 90198
80č cm, černý 90159 90153 90193 90199
65zž cm, zelenožlutý 90160 90154 90194 90200
65č cm, černý 90161 90155 90195 90201
s

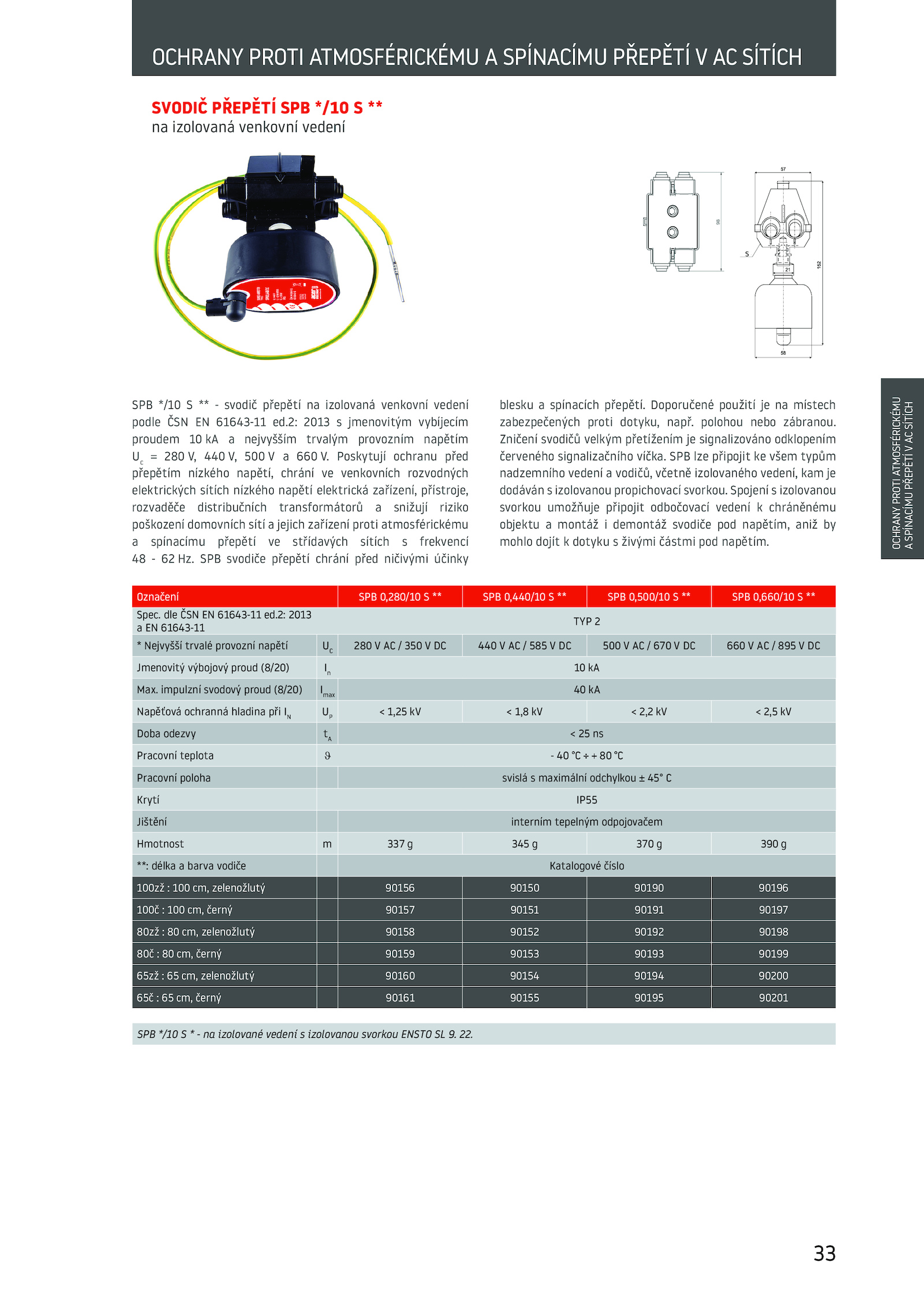

SPB */10 svodič přepětí izolovaná venkovní vedení
podle ČSN 61643-11 ed. SPB lze připojit všem typům
nadzemního vedení vodičů, včetně izolovaného vedení, kam je
dodáván izolovanou propichovací svorkou.
SVODIČ PŘEPĚTÍ SPB */10 **
na izolovaná venkovní vedení
OCHRANY PROTI ATMOSFÉRICKÉMU SPÍNACÍMU PŘEPĚTÍ SÍTÍCH
. polohou nebo zábranou.
Zničení svodičů velkým přetížením signalizováno odklopením
červeného signalizačního víčka.2: 2013 jmenovitým vybíjecím
proudem nejvyšším trvalým provozním napětím
Uc
= 280 440 500 660 Poskytují ochranu před
přepětím nízkého napětí, chrání venkovních rozvodných
elektrických sítích nízkého napětí elektrická zařízení, přístroje,
rozvaděče distribučních transformátorů snižují riziko
poškození domovních sítí jejich zařízení proti atmosférickému
a spínacímu přepětí střídavých sítích frekvencí
48 Hz.
SPB */10 izolované vedení izolovanou svorkou ENSTO 22. Doporučené použití místech
zabezpečených proti dotyku, např
