Poznámka: Výšky hmotnosti jsou pouze orientační mohou lišit. Krycí víčka, připojovací
šrouby, matice svorky jsou nerezové oceli.18
OCHRANA
PROTI
ATMOSFÉRICKÉMU
A
SPÍNACÍMU
PŘEPĚTÍ
V
DC
SÍTÍCH
Označení PSPI 1/10/III PSPI 1/10/III PSPI 2/10/III PSPI 3/10/III PSPI 4/10/III PSPI 5/10/III PSPI 6/10/III
Trvalé provozní napětí (DC) UC
(= Ur
) 1,25 2,5 3,75 4,2 5,5 6,7 kV
Jmenovitý výbojový proud In
10 kA
Použití síti 600/750 600/750 1500 V
zvláštní
aplikace
3000 V
zvláštní
aplikace
zvláštní
aplikace
Impulz vysokého proudu (4/10) 100 100 100 100 100 100 kA
Dlouhý impulz proudu ms) 850 850 850 850 850 850 850 A
Třída vybití vedení dle ČSN 60099-4 3
Zbytkové napětí při In
Ures
≤ 3,5 2,5 10,5 10,7 14,2 17,7 kV
Výška 106 115 123 125 mm
Pracovní teplota °C
Krytí IP62
Hmotnost 1,5 1,5 1,6 1,9 2,1 2,3 2,6 kg
Katalogové číslo 94001 94001/SL 94003 94006 94002 94004 94005
PSPI */10/III omezovače přepětí určené pro ochranu měníren
a navazujících sítí elektrických trakčních soustav
před účinky atmosférických spínacích přepětí. průběhu provozu
nevyžadují žádnou údržbu. Funkční část omezovačů tvořena sloupcem
varistorů dimenzovaných trvalé provozní napětí UC
. Řada PSPI */10/III určena pro
vnitřní aplikace.

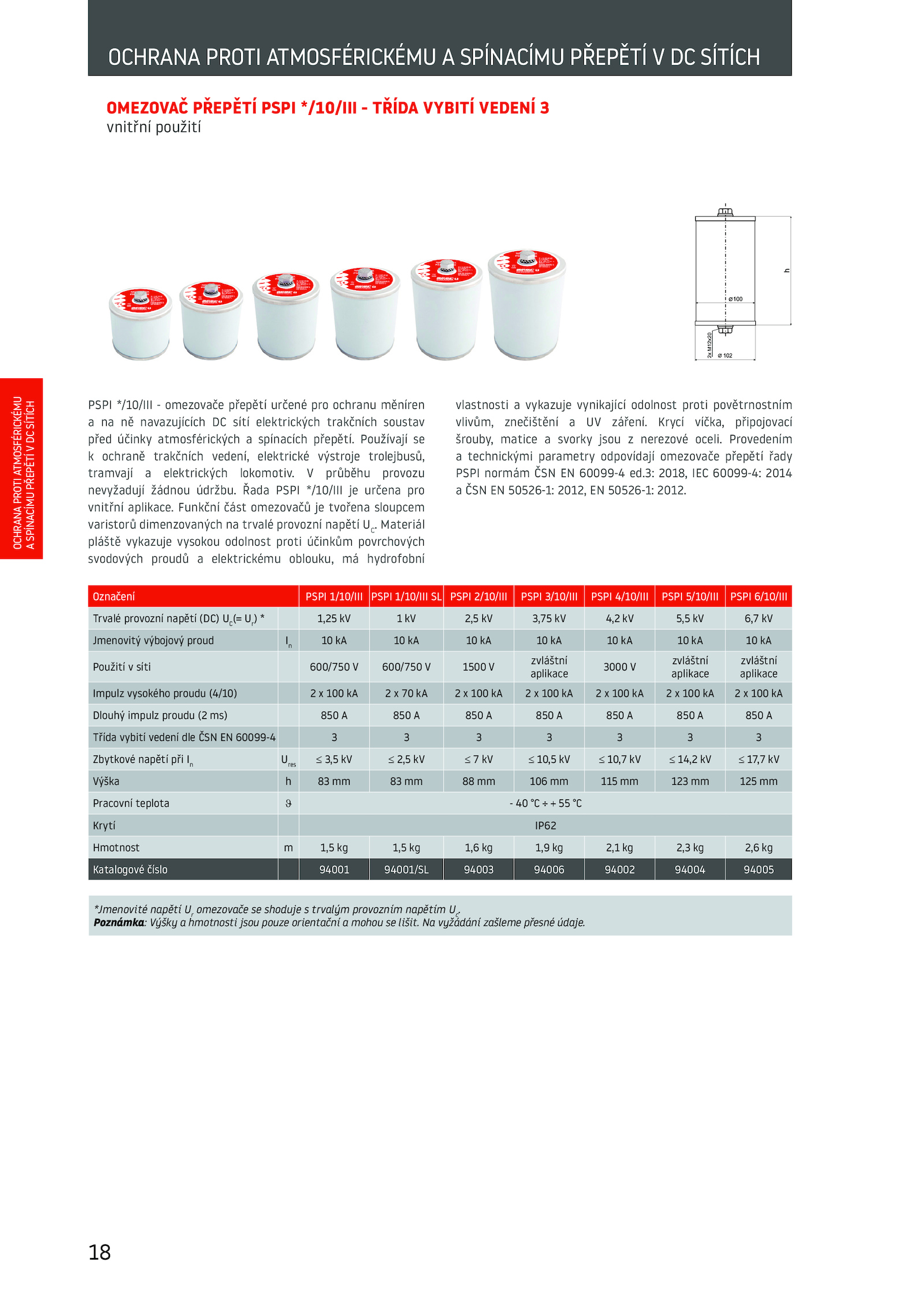

OMEZOVAČ PŘEPĚTÍ PSPI */10/III TŘÍDA VYBITÍ VEDENÍ 3
vnitřní použití
*Jmenovité napětí Ur
omezovače shoduje trvalým provozním napětím Uc
. vyžádání zašleme přesné údaje. Používají se
k ochraně trakčních vedení, elektrické výstroje trolejbusů,
tramvají elektrických lokomotiv.3: 2018, IEC 60099-4: 2014
a ČSN 50526-1: 2012, 50526-1: 2012. Materiál
pláště vykazuje vysokou odolnost proti účinkům povrchových
svodových proudů elektrickému oblouku, hydrofobní
vlastnosti vykazuje vynikající odolnost proti povětrnostním
vlivům, znečištění záření. Provedením
a technickými parametry odpovídají omezovače přepětí řady
PSPI normám ČSN 60099-4 ed.
OCHRANA PROTI ATMOSFÉRICKÉMU SPÍNACÍMU PŘEPĚTÍ SÍTÍCH
