Vhodný pro ochranu transformátorů,
kabelů, motorů, spínacích přístrojů dalších zařízení vysokého
napětí. Ochrana sítí vysokého
napětí proti atmosférickému spínacímu přepětí rychlým
přechodným jevům. Provedením technickými
parametry odpovídají omezovače přepětí řady PSPI normám
ČSN 60099-4 ed. vyžádání zašleme přesné údaje. Funkční část svodičů tvořena sloupcem varistorů
dimenzovaných maximální trvalé provozní napětí Uc
.
. Krycí víčka, připojovací šrouby,
matice svorky jsou nerezové oceli.3: 2018 IEC 60099-4: 2014.13
OCHRANA
PROTI
ATMOSFÉRICKÉMU
A
SPÍNACÍMU
PŘEPĚTÍ
V
AC
SÍTÍCH
Označení PSPI 4/20/IV PSPI 7/20/IV PSPI 10/20/IV PSPI 12/20/IV PSPI 15/20/IV PSPI 18/20/IV
Maximální trvalé provozní napětí UC
4,25 7,5 12,9 15,4 kV
Jmenovité napětí Ur
5,1 18,5 21,5 kV
Jmenovitý výbojový proud In
20 kA
Impulz vysokého proudu (4/10) 100 100 100 100 100 100 kA
Dlouhý impulz proudu ms) 1500 1500 1500 1500 1500 1500 A
Třída vybití vedení dle ČSN 60099-4 4
Zbytkové napětí při In
Ures
≤ 14,55 25,65 34,2 43,65 52,2 60,75 kV
Výška 107 133 154 216 237 257 mm
Pracovní teplota °C
Krytí IP62
Katalogové číslo 94015 94016 94017 94018 94019 94020
Označení PSPI 20/20/IV PSPI 24/20/IV PSPI 28/20/IV PSPI 32/20/IV PSPI 36/20/IV PSPI 40/20/IV
Maximální trvalé provozní napětí UC
20 32,5 36,9 kV
Jmenovité napětí Ur
24 46,5 kV
Jmenovitý výbojový proud In
20 kA
Impulz vysokého proudu (4/10) 100 100 100 100 100 100 kA
Dlouhý impulz proudu ms) 1500 1500 1500 1500 1500 1500 A
Třída vybití vedení dle ČSN 60099-4 4
Zbytkové napětí při In
Ures
≤ 66,75 81,3 95,85 110,4 124,95 133,5 kV
Výška 273 309 345 381 418 438 mm
Pracovní teplota °C
Krytí IP62
Katalogové číslo 94021 94022 94023 94024 94025 94026

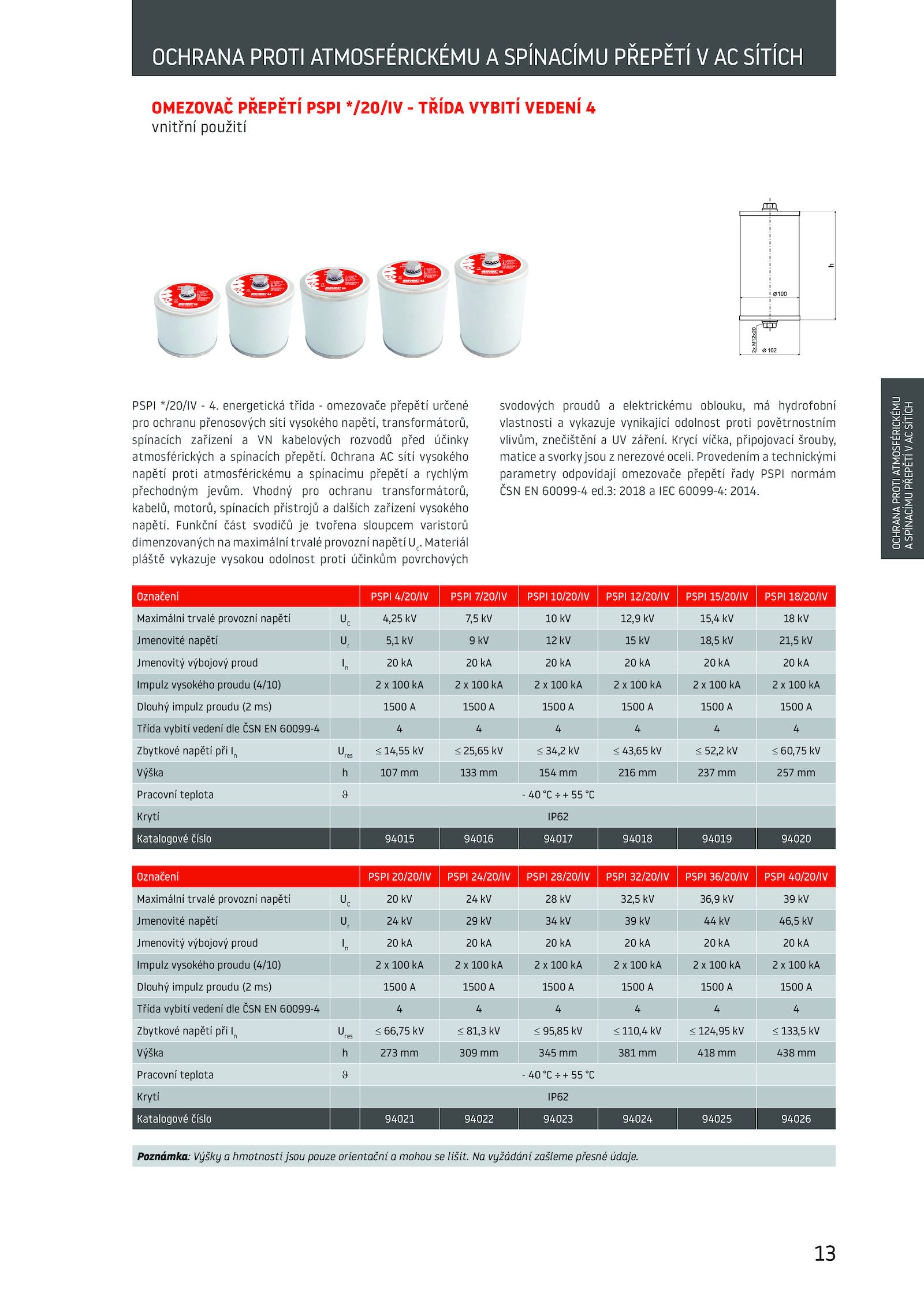

OMEZOVAČ PŘEPĚTÍ PSPI */20/IV TŘÍDA VYBITÍ VEDENÍ 4
vnitřní použití
PSPI */20/IV energetická třída omezovače přepětí určené
pro ochranu přenosových sítí vysokého napětí, transformátorů,
spínacích zařízení kabelových rozvodů před účinky
atmosférických spínacích přepětí.
OCHRANA PROTI ATMOSFÉRICKÉMU SPÍNACÍMU PŘEPĚTÍ SÍTÍCH
Poznámka: Výšky hmotnosti jsou pouze orientační mohou lišit. Materiál
pláště vykazuje vysokou odolnost proti účinkům povrchových
svodových proudů elektrickému oblouku, hydrofobní
vlastnosti vykazuje vynikající odolnost proti povětrnostním
vlivům, znečištění záření
