OCHRANA
PROTI
ATMOSFÉRICKÉMU
A
SPÍNACÍMU
PŘEPĚTÍ
V
AC
SÍTÍCH
Označení PSPN 1/10/III PSPN 2/10/III PSPN 3/10/III PSPN 4/10/III PSPN 5/10/III PSPN 6/10/III PSPN 7/10/III
Maximální trvalé provozní napětí UC
0,88 1,75 3,9 4,75 6,9 kV
Jmenovité napětí Ur
1,1 2,2 3,75 4,8 7,5 8,6 kV
Jmenovitý výbojový proud In
10 kA
Impulz vysokého proudu (4/10) 100 100 100 100 100 100 100 kA
Dlouhý impulz proudu ms) 850 850 850 850 850 850 850 A
Třída vybití vedení dle ČSN 60099-4 3
Zbytkové napětí při In
Ures
≤ 3,5 10,7 14,5 18,3 21,4 kV
Výška 195 195 195 230 230 230 230 mm
Pracovní teplota °C
Krytí IP62
Hmotnost 1,6 1,6 1,6 2,3 2,3 2,3 2,3 kg
Katalogové číslo 97001 97002 97003 97004 97005 97006 97007
PSPN */10/III omezovače přepětí určené pro vnitřní použití
k ochraně přenosových sítí vysokého napětí, transformátorů,
spínacích zařízení, kabelových rozvodů před účinky
atmosférických spínacích přepětí.

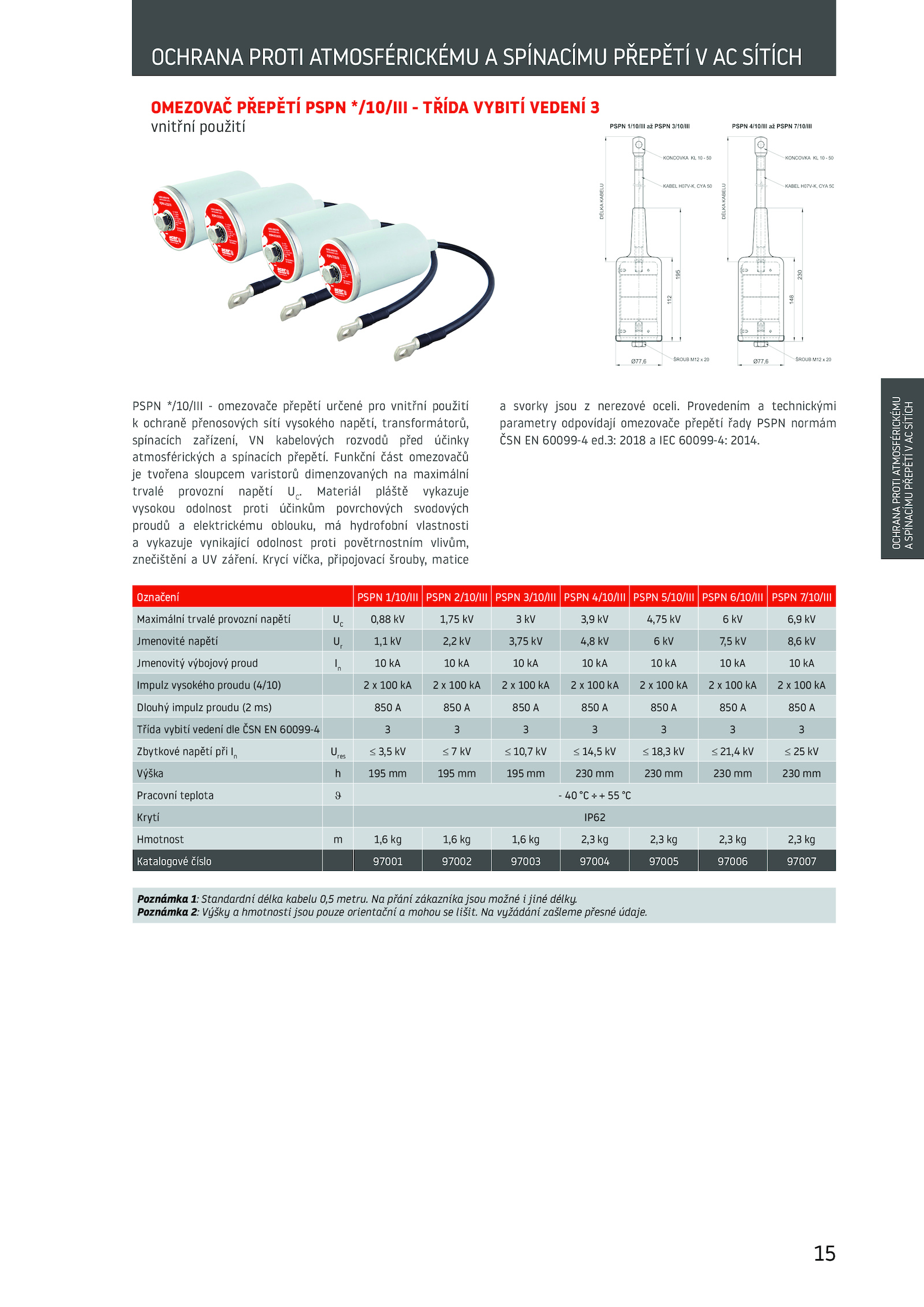

OMEZOVAČ PŘEPĚTÍ PSPN */10/III TŘÍDA VYBITÍ VEDENÍ 3
vnitřní použití
Poznámka Standardní délka kabelu 0,5 metru. Funkční část omezovačů
je tvořena sloupcem varistorů dimenzovaných maximální
trvalé provozní napětí UC
. Provedením technickými
parametry odpovídají omezovače přepětí řady PSPN normám
ČSN 60099-4 ed.
Poznámka Výšky hmotnosti jsou pouze orientační mohou lišit. přání zákazníka jsou možné jiné délky. Krycí víčka, připojovací šrouby, matice
a svorky jsou nerezové oceli. vyžádání zašleme přesné údaje.3: 2018 IEC 60099-4: 2014. Materiál pláště vykazuje
vysokou odolnost proti účinkům povrchových svodových
proudů elektrickému oblouku, hydrofobní vlastnosti
a vykazuje vynikající odolnost proti povětrnostním vlivům,
znečištění záření.
OCHRANA PROTI ATMOSFÉRICKÉMU SPÍNACÍMU PŘEPĚTÍ SÍTÍCH
