OCHRANA
PROTI
ATMOSFÉRICKÉMU
A
SPÍNACÍMU
PŘEPĚTÍ
V
DC
SÍTÍCH
PSP */20/IV omezovače přepětí určené pro ochranu měníren
a navazujících sítí elektrických trakčních soustav
před účinky atmosférických spínacích přepětí. Materiál
pláště vykazuje vysokou odolnost proti účinkům povrchových
svodových proudů elektrickému oblouku, hydrofobní
vlastnosti vykazuje vynikající odolnost proti povětrnostním
vlivům, znečištění záření. vyžádání zašleme přesné údaje. Funkční část omezovačů tvořena sloupcem
varistorů dimenzovaných trvalé provozní napětí UC
. Řada PSP */20/IV určena pro venkovní
i vnitřní aplikace.3: 2018, IEC 60099-4: 2014
a ČSN 50526-1: 2012, 50526-1: 2012. průběhu provozu nevyžadují
žádnou údržbu.
Poznámka: Výšky hmotnosti jsou pouze orientační mohou lišit. Krycí víčka, připojovací
šrouby, matice svorky jsou nerezové oceli. Provedením
a technickými parametry odpovídají omezovače přepětí řady
PSP normám ČSN 60099-4 ed.
Označení PSP 1/20/IV PSP 2/20/IV PSP 3/20/IV PSP 4,2/20/IV PSP 4,7/20/IV
Trvalé provozní napětí (DC) UC
(= Ur
) 1,2 2,35 3,5 4,2 4,7 kV
Jmenovitý výbojový proud In
20 kA
Použití síti 600/750 1500 zvláštní aplikace 3000 3000 V
Impulz vysokého proudu (4/10) 100 100 100 100 100 kA
Dlouhý impulz proudu ms) 1350 1350 1350 1350 1350 A
Třída vybití vedení dle ČSN 60099-4 4
Zbytkové napětí při In
Ures
≤ 3,1 6,2 9,3 11,8 12,4 kV
Výška 102 117 130 134 mm
Pracovní teplota °C
Krytí IP65
Hmotnost 2,5 3,1 3,5 3,65 kg
Katalogové číslo 92005 92006 92007 92010 92008

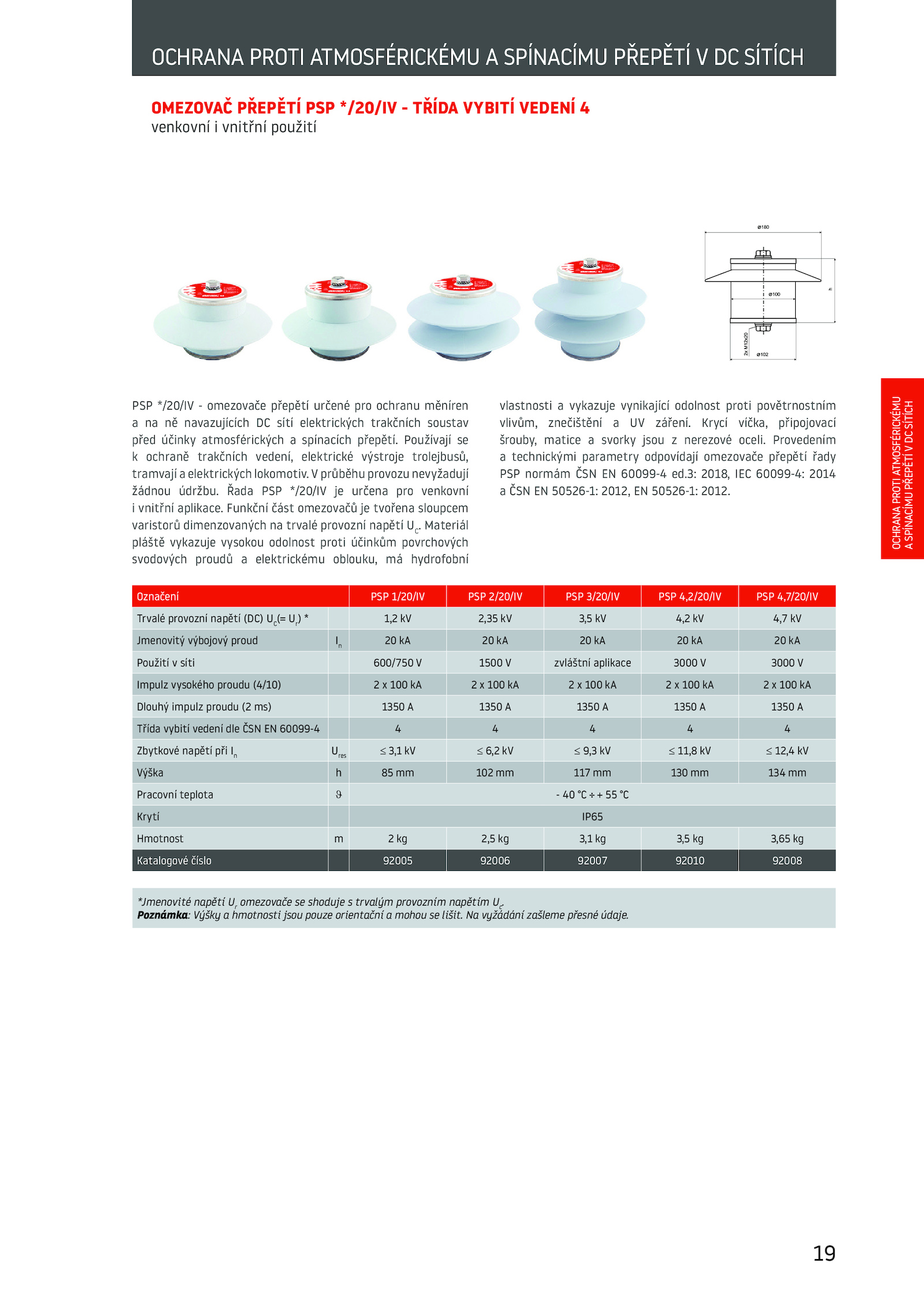

OCHRANA PROTI ATMOSFÉRICKÉMU SPÍNACÍMU PŘEPĚTÍ SÍTÍCH
.
OMEZOVAČ PŘEPĚTÍ PSP */20/IV TŘÍDA VYBITÍ VEDENÍ 4
venkovní vnitřní použití
*Jmenovité napětí Ur
omezovače shoduje trvalým provozním napětím Uc
. Používají se
k ochraně trakčních vedení, elektrické výstroje trolejbusů,
tramvají elektrických lokomotiv
